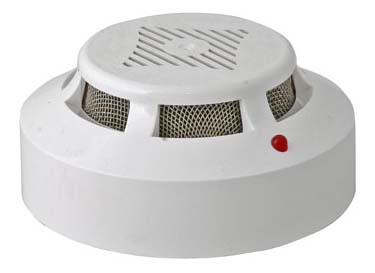

Извещатель пожарный дымовой оптический точечный СПД-3.2 предназначен для обнаружения в закрытых помещениях различных зданий и сооружений возгораний, сопровождающихся появлением дыма. При обнаружении дыма происходит выработка сигнала, информирующего о возгорании, путем размыкания контактов встроенного реле. Выходной сигнал может быть подан на цифровой вход устройства мониторинга.



Технические характирестики

Напряжение питания: 12 ± 3 В

Ток потребления в дежурном режиме, не более: 0,095 мА

Максимальный ток потребления в режиме «ПОЖАР», не более: 22 мА

Максимальное напряжение, коммутируемое контактами реле, не более: 36 В

Максимальный ток, коммутируемый контактами реле, не более: 100 мА

Сопротивление разомкнутых контактов реле, не менее: 500 кОм

Сопротивление замкнутых контактов реле, не более: 5 Ом

Инерционность, не более: 10 с

Габаритные размеры: D100х48 мм

Масса, не более: 0,15 кг

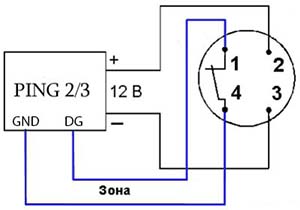

Схема подключения



Датчики СПД-3.2 совместимы с устройствами: PING2(-knock), PING2-L, PING3(-knock), PING3-PWR1, PING3-PWR2



Техническая документация
