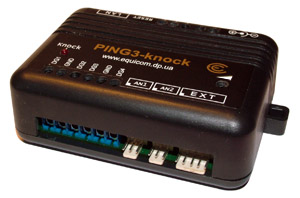

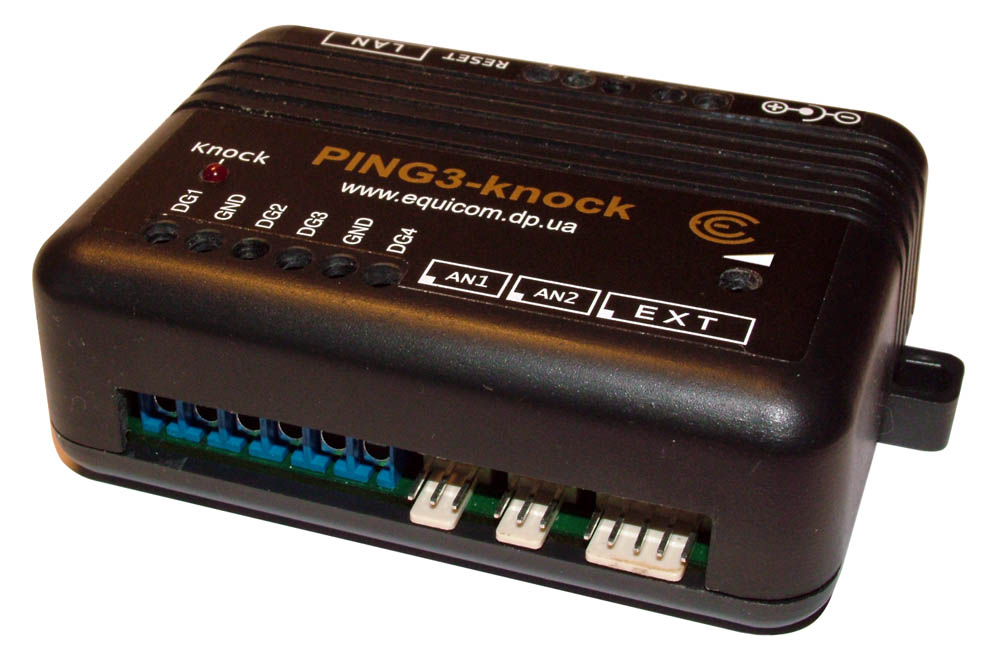

Устройства удаленного мониторинга и управления PING3, PING3-knock
PING3(-knock) – многофункциональное устройство, предназначенное для контроля работоспособности сегментов Ethernet сетей, а также для охраны, удаленного мониторинга и управления различными объектами по сети Ethernet.
Существует две модификации устройства: PING3 и PING3-knock, они отличаются только наличием в PING3-knock датчика удара.
Аппаратные особенности
- 5 цифровых линий I/O (4-TTL, 1-LVTTL уровень), каждая из которых независимо может быть запрограммирована на ввод или на вывод. К входным линиям могут быть подключены двухуровневые датчики: открывания двери, разбития стекла, движения, пожарной сигнализации. Выходные линии могут использоваться для управления различными нагрузками при помощи внешних схем согласования.
- 10-битный АЦП
- 3 внешних аналоговых входа, к которым можно подключить датчики температуры, влажности и т.д.
- внутренний вход для измерения собственного напряжения питания устройства
- 2 канала управления питанием внешних устройств
- канал 1 – «сухие контакты» реле
- канал 2 – выход LVTTL уровня
- Вход Power Sensor (TTL-уровень), позволяющий контролировать наличие напряжения в сети электропитания при подключении к нему внешнего датчика наличия сети 220В, либо источника бесперебойного питания с функцией информирования о переходе на резервное питание
- Встроенный knock-сенсор – датчик удара с регулируемой чувствительностью (только в модификации PING3-knock)
- Разъем расширения EXT для подключения дополнительного оборудования
- Порт 10Base-T Half duplex
- Светодиодная индикация включения, приема/передачи пакетов и срабатывания датчика удара
- Встроенный Watchdog таймер
- Напряжение питания +8..20В, максимальная потребляемая мощность 1,6 Вт
- Источник питания не входит в комплект поставки
Программные особенности
- Настраиваемые статический IP адрес, MAC адрес, маска подсети, шлюз
- Двусторонний обмен данными по сети Ethernet, поддержка протокола ARP
- Поддержка тегов IEEE 802.1Q VLAN
- Удаленный мониторинг и управление через WEB интерфейс, Telnet, SNMP v1, v2c
- Ответ на ICMP запросы (Ping)
- поддержка фрагментации пакетов
- максимальная длина пакета 5912 байт
- Отправка ICMP запросов (Ping)
- поддержка фрагментации пакетов
- максимальная длина пакета 65535 байт
- наблюдение в реальном времени процента потерь пакетов и времени отклика
- Различные режимы работы каналов управления питанием
- Ping mode – контроль доступности до 3-х IP адресов и выключение (либо включение) питания нагрузки на заданный интервал времени при пропадании связи (задание различных логических функций для анализа ответов от каждого IP адреса, гибкая настройка параметров отправляемых ICMP пакетов для каждого адреса). Режим может использоваться, например, для автономной перезагрузки «зависшего» активного сетевого оборудования. Также возможна перезагрузка оборудования вручную.
- Analog mode – управление питанием нагрузки в зависимости от напряжения на выбранном аналоговом входе (выше или ниже границы, либо нахождение в диапазоне значений)
- Ручной режим – независимое управление нагрузкой в каждом канале по команде оператора
- Функция охранной сигнализации – включение сирены при срабатывании хотя бы одного из двух двухуровневых датчиков (только в firmware с индексом "a" после номера версии)
- Отправка SNMP трапов v2c с возможностью подтверждения по четырем заданным адресам при наступлении любых событий, связанных с функционированием устройства: изменение состояния внешних датчиков, изменение напряжений на аналоговых входах, изменение состояния каналов управления питанием, срабатывание knock-сенсора и т.д.
- Две учетные записи пользователей с возможностью смены пароля
- Admin – полный контроль над всеми функциями
- User – только наблюдение за состоянием устройства
- Ограничение административного доступа (2 разрешенных диапазона IP адресов)
- Удаленное обновление программного обеспечения (firmware)
- Сброс всех настроек к начальным значениям при помощи кнопки Reset, либо удаленно через интерфейс пользователя
- Сохранение всех настроек в файл конфигурации и последующая загрузка из файла
