Устройство удаленного мониторинга и управления электропитанием PING3-PWR2

PING3-PWR2 – многофункциональное устройство, основной функцией которого является удаленное управление двумя независимыми розетками питания 220В по сети Ethernet. Кроме этого, устройство может быть использовано для контроля работоспособности сегментов Ethernet сетей, а также для охраны, удаленного мониторинга и управления различными объектами без непосредственного присутствия человека (как устройство «удаленного присутствия»).

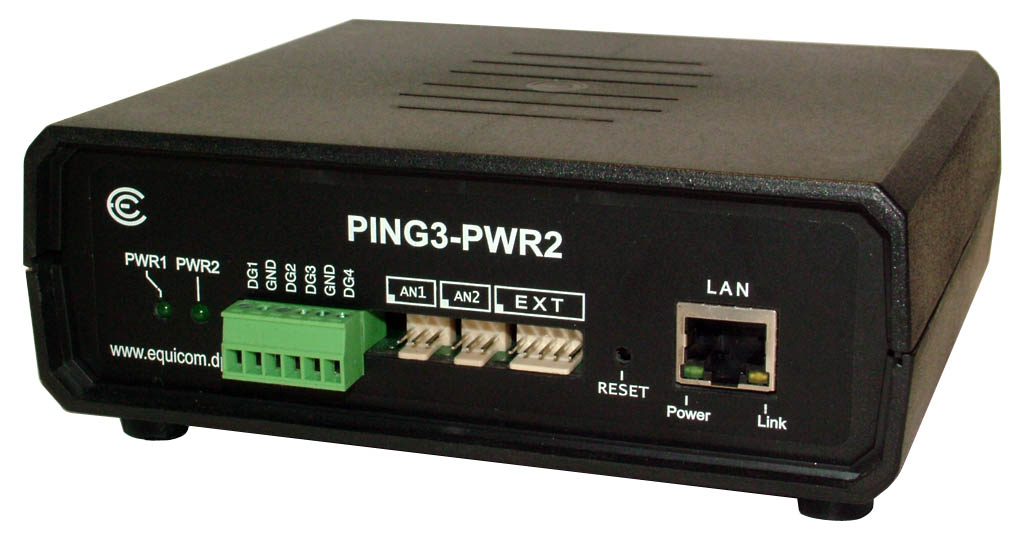

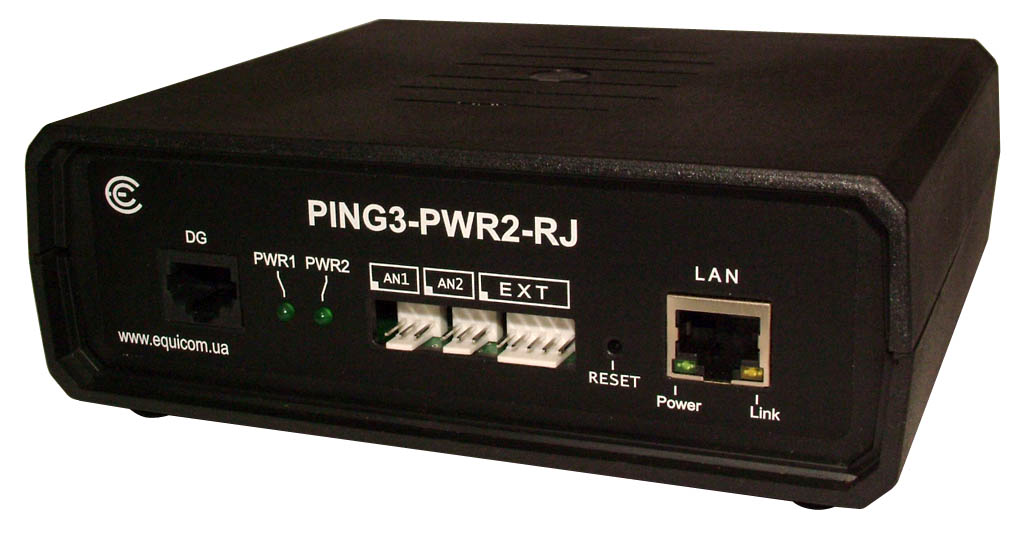

Устройство выпускается в двух модификациях, которые отличаются только способом подключения внешних сигнальных проводов к цифровым линиям DG1..DG4: PING3-PWR2 (винтовые клеммники) и PING3-PWR2-RJ (розетка RJ-45).

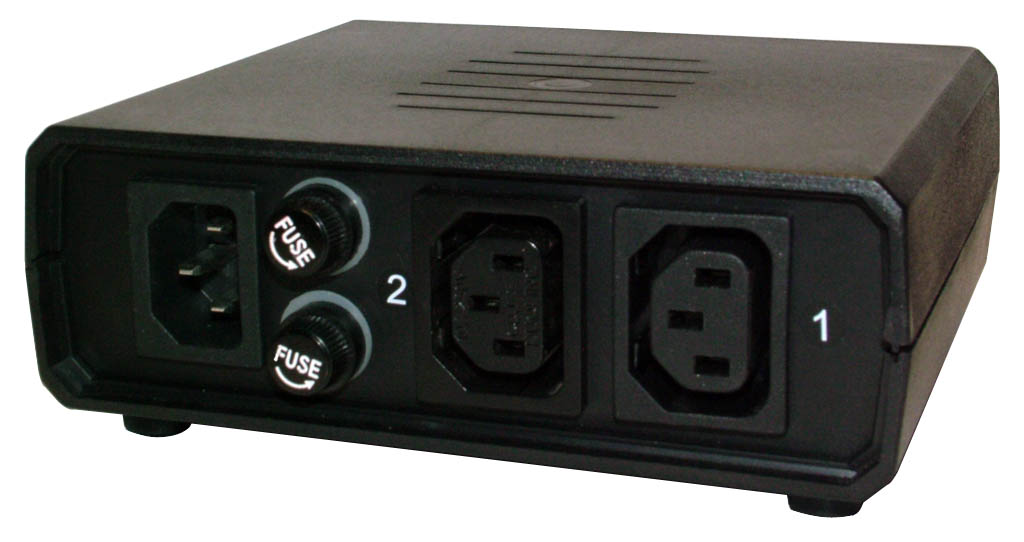

Для каждой модификации возможны два варианта исполнения: PING3-PWR2(-RJ) с разъемом IEC 60320 C14 для подключения к сети (как показано на фотографии, в этом случае сетевой шнур не входит в комплект поставки и приобретается отдельно) и PING3-PWR2(-RJ)/C с собственным несъемным сетевым шнуром (соответствующая маркировка имеется только на наклейке с серийным номером на нижней стороне корпуса).



Общая маркировка устройств:





Аппаратные особенности

  • 3 канала управления питанием внешних устройств
    • каналы 1 и 2 – розетки 220В, 1100 ВА
    • канал 3 – выход LVTTL уровня
  • 5 цифровых линий I/O (4-TTL, 1-LVTTL уровень), каждая из которых независимо может быть запрограммирована на ввод или на вывод. К входным линиям могут быть подключены двухуровневые датчики: открывания двери, разбития стекла, движения, пожарной сигнализации. Выходные линии могут использоваться для управления различными нагрузками при помощи внешних схем согласования.
  • 3 аналоговых входа (10-битный АЦП), к которым можно подключить датчики температуры, влажности и т.д.
  • Вход Power Sensor (TTL-уровень), позволяющий контролировать наличие напряжения в сети электропитания при подключении к нему внешнего датчика наличия сети 220В
  • Разъем расширения EXT для подключения дополнительного оборудования
  • Порт 10Base-T Half duplex
  • Светодиодная индикация включения в сеть, приема/передачи пакетов и включения питания в каналах 1 и 2
  • Встроенный Watchdog таймер

Программные особенности

  • Настраиваемые статический IP адрес, MAC адрес, маска подсети, шлюз
  • Двусторонний обмен данными по сети Ethernet, поддержка протокола ARP
  • Поддержка тегов IEEE 802.1Q VLAN
  • Удаленный мониторинг и управление через WEB интерфейс, Telnet, SNMP v1, v2c
  • Ответ на ICMP запросы (Ping)
    • поддержка фрагментации пакетов
    • максимальная длина пакета 5912 байт
  • Отправка ICMP запросов (Ping)
    • поддержка фрагментации пакетов
    • максимальная длина пакета 65535 байт
    • наблюдение в реальном времени процента потерь пакетов и времени отклика
  • Различные режимы работы каналов управления питанием
    • Ping mode – контроль доступности до 3-х IP адресов и выключение (либо включение) питания нагрузки на заданный интервал времени при пропадании связи (задание различных логических функций для анализа ответов от каждого IP адреса, гибкая настройка параметров отправляемых ICMP пакетов для каждого адреса). Режим может использоваться, например, для автономной перезагрузки «зависшего» активного сетевого оборудования. Также возможна перезагрузка оборудования вручную.
    • Analog mode – управление питанием нагрузки в зависимости от напряжения на выбранном аналоговом входе (выше или ниже границы, либо нахождение в диапазоне значений)
    • Ручной режим – независимое управление нагрузкой в каждом канале по команде оператора
  • Функция охранной сигнализации – включение питания в канале 1 при срабатывании хотя бы одного из двух двухуровневых датчиков (только в firmware с индексом "a" после номера версии)
  • Отправка SNMP трапов v2c с возможностью подтверждения по четырем заданным адресам при наступлении любых событий, связанных с функционированием устройства: изменение состояния внешних датчиков, изменение напряжений на аналоговых входах, изменение состояния каналов управления питанием и т.д.
  • Две учетные записи пользователей с возможностью смены пароля
    • Admin – полный контроль над всеми функциями
    • User – только наблюдение за состоянием устройства
  • Ограничение административного доступа (2 разрешенных диапазона IP адресов)
  • Удаленное обновление программного обеспечения (firmware)
  • Сброс всех настроек к начальным значениям при помощи кнопки Reset, либо удаленно через интерфейс пользователя
  • Сохранение всех настроек в файл конфигурации и последующая загрузка из файла

С июля 2015 г в конструкцию устройства внесено изменение: с нижней стороны корпуса добавлены перемычки, определяющие состояние управляемых розеток 220В при перезагрузке устройства и при обновлении прошивки (ВКЛ/ВЫКЛ). Теперь при соответствующей установке премычки появилась возможность удаленного обновления firmware в случае, если связь с PING3-PWR2 осуществляется через коммутатор, запитанный от управляемой розетки. Раньше это приводило к потере связи с устройством.



Техническое руководство (аппаратная часть)
Документация по ПО, загрузка firmware и MIB



Дополнительная информация

Особенности подключения совместимого оборудования к устройствам серий PING2 и PING3 при помощи разъема расширения EXT
