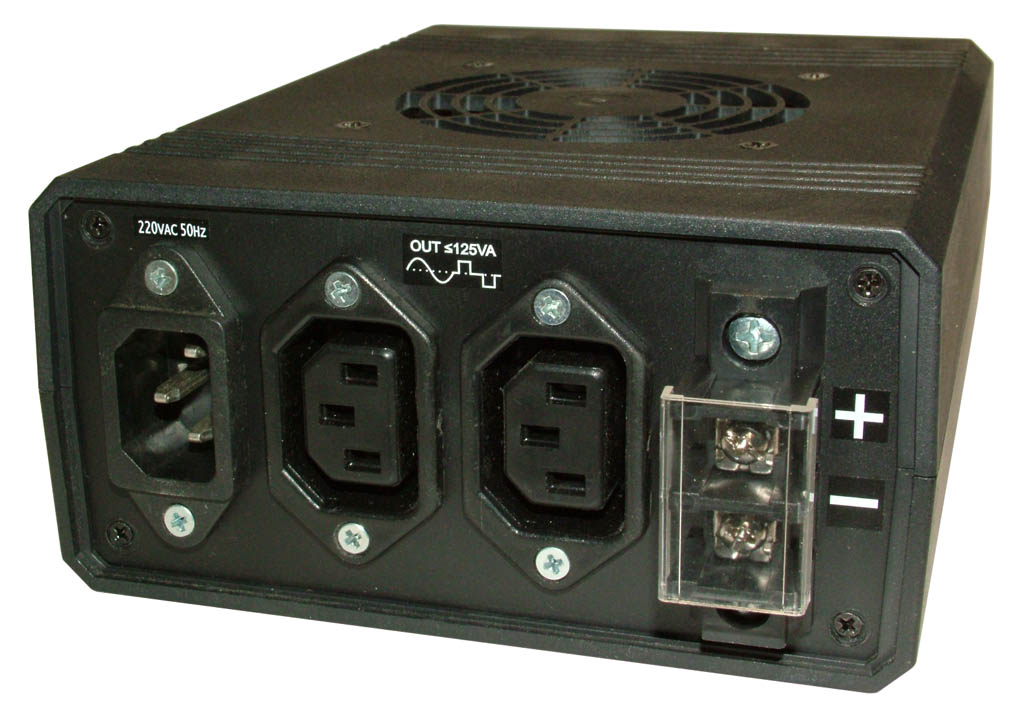

Источник бесперебойного питания IP7

Источник бесперебойного питания (ИБП) IP7 предназначен для питания различного телекоммуникационного оборудования, рассчитанного на подключение к сети 220В. В зависимости от модификации, ИБП может выдавать на выход переменное или постоянное напряжение.





ИБП выпускается в трех модификациях: IP7-AC, IP7-ACDC и IP7-DC, основные отличия между ними показаны в таблице:



IP7-AC

IP7-ACDC

IP7-DC

Выходное напряжение при работе от сети

Сетевое (переменное)

Выпрямленное сетевое (постоянное пульсирующее)

Выходное напряжение при работе от АКБ

Переменное прямоугольной формы

Urms = 220В±3%

Постоянное 260-340В

(зависит от нагрузки и заряда АКБ)

Форма выходного напряжения (условное изображение, левая половина графика – от сети, правая – от АКБ)

Максимальная мощность нагрузки

125 ВА

170 Вт

КПД при полной нагрузке

86%

90%



Внимание! К выходу IP7-DC и IP7-ACDC не допускается подключать нагрузку, имеющую на входе силовой трансформатор 50Гц, а также лампы накаливания, рассчитанные на напряжение 220В. Можно подключать только устройства, имеющие импульсный источник питания (необходимо учитывать, что для некоторых моделей оборудования имеет значение полярность входного напряжения).

ИБП рассчитан на эксплуатацию с аккумуляторными батареями (АКБ) емкостью не менее 7Ач следующих типов:

  • Свинцово-кислотные любых конструкций (AGM, гелевые, наливные) напряжением 12В
  • LiFePO4 4S (номинальное напряжение 3,2В на элемент или 12,8В на батарею)
  • Li-ion 3S (номинальное напряжение 3,6-3,7В на элемент или 10,8-11,1В на батарею), доступно только в устройствах аппаратной версии v5

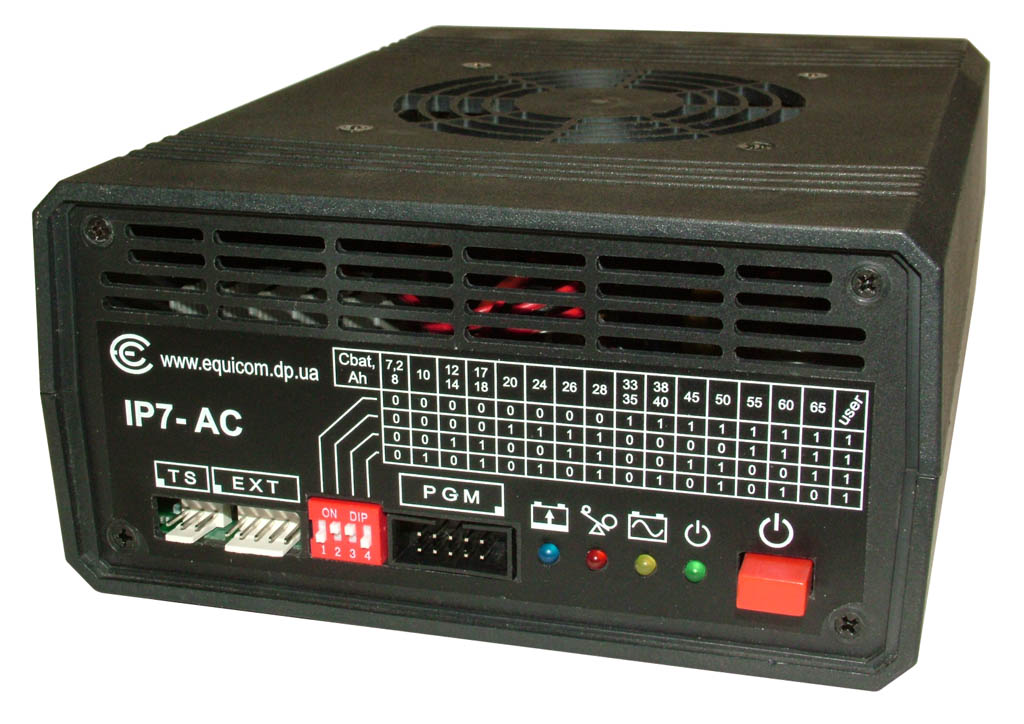

При работе от сети ИБП заряжает аккумулятор по четырехступенчатому методу, что гарантирует наиболее полную зарядку и максимальный ресурс батареи. Параметры зарядки выбираются устройством автоматически в зависимости от типа и емкости АКБ, которая задается при помощи переключателей на передней панели.

При подключении внешнего термодатчика TS-AN1, закрепленного на корпусе АКБ, автоматически включаются дополнительные функции, позволяющие значительно увеличить срок службы батареи: для кислотных АКБ - температурная компенсация напряжения заряда, для всех видов Li-ion АКБ - контроль допустимого для зарядки диапазона температур. Термодатчик приобретается отдельно.

Максимальный ток зарядки 3,5А. Имеется защита от короткого замыкания на выходе зарядного устройства, индикация стадии зарядки, срабатывания защиты и отключения АКБ.

Имеется возможность локально, удаленно или по расписанию запускать тест АКБ с целью диагностировать состояние батареи и своевременно принять решение о необходимости ее замены.

При пропадании сети происходит автоматический переход на питание от АКБ. В процессе работы от батареи производится контроль напряжения на ее клеммах, при разряде до определенного напряжения (может быть изменено пользователем) происходит отключение нагрузки и ИБП переходит в режим микромощного потребления. При последующем появлении сетевого напряжения сразу же возобновляется питание нагрузки и начинается зарядка АКБ.

При наличии напряжения в сети допускается «горячая» замена аккумулятора без выключения нагрузки, а также обеспечивается «холодный» старт от аккумулятора при отсутствии напряжения в сети.

При работе от батареи имеется защита ИБП от перегрузки и короткого замыкания по выходу, срабатывание защиты индицируется светодиодом.

ИБП имеет кнопку и светодиодную индикацию включения нагрузки, а также индикацию работы от АКБ.

Охлаждение устройства принудительное при помощи встроенного вентилятора, скорость вращения которого зависит от температуры компонентов схемы. Имеется тепловая защита на случай выхода вентилятора из строя или его недостаточной производительности.

Имеется разъем расширения EXT для подключения внешнего совместимого оборудования, например, устройств мониторинга PING2(-knock) и PING3(-knock). При совместном использовании с этим оборудованием появляются следующие возможности:

  • Дистанционное включение и выключение питания нагрузки, в том числе и перезагрузка подключенного оборудования при пропадании пинга на заданные IP адреса
  • Дистанционный контроль наличия напряжения в сети 220В, что позволяет своевременно зафиксировать факт перехода ИБП на резервное питание
  • Дистанционное измерение напряжения на клеммах аккумулятора, что позволяет контролировать степень его зарядки и прогнозировать оставшееся время автономной работы
  • Дистанционный запуск и остановка теста АКБ

Разъем EXT также обеспечивает питание подключенного совместимого оборудования.

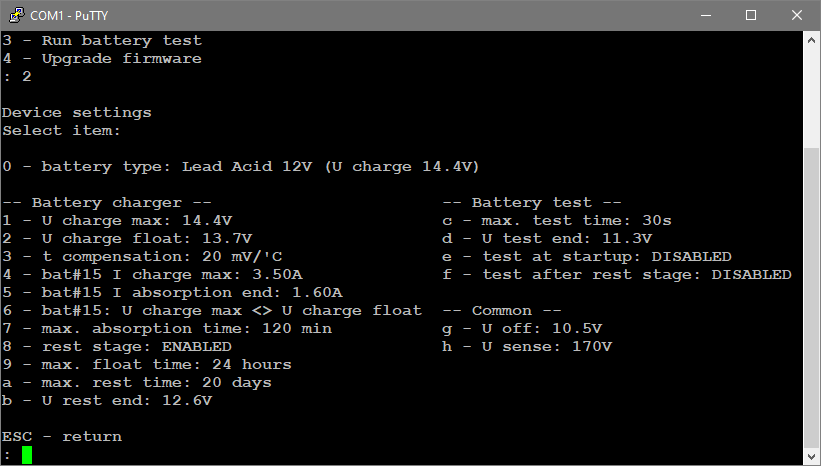

Имеется разъем PGM для подключения к COM-порту компьютера при помощи шнура PGM-RS232 (приобретается отдельно). Это позволяет при помощи любой терминальной программы контролировать текущее состояние устройства, изменять тип АКБ и большое количество параметров, влияющих на работу устройства. Изменение настроек является опциональным, все значения по умолчанию подходят для большинства типов поддерживаемых АКБ. Если необходимо, по желанию заказчика перед продажей ИБП могут быть установлены любые другие значения параметров. Скриншоты экранов настроек и статуса:

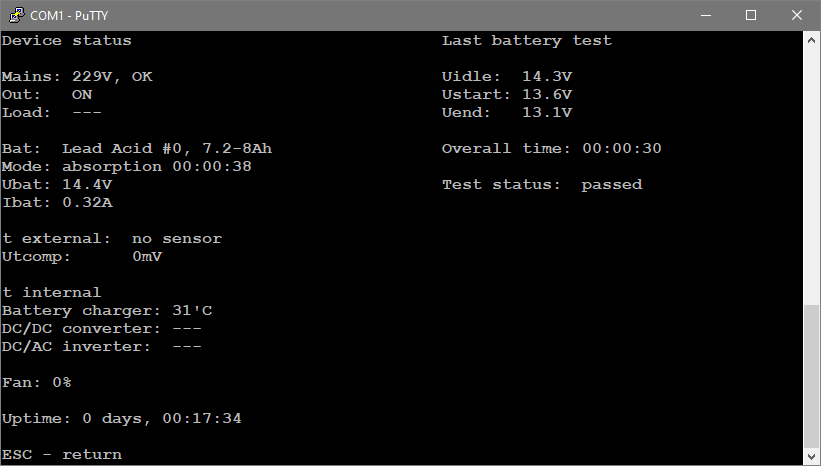

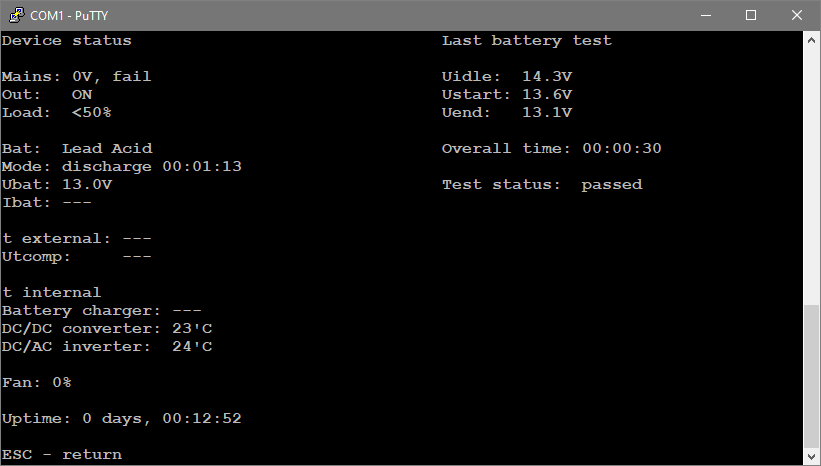

Настройки   Работа от сети   Работа от АКБ



Также через интерфейс RS-232 имеется возможность обновления встроенного ПО (firmware) микроконтроллера, управляющего работой устройства.

Провода для подключения АКБ не входят в комплект поставки, потому что аккумуляторы разной емкости имеют разную конструкцию клемм. При покупке ИБП можно заказать провода под конкретный тип аккумулятора. Рекомендуется использовать провода производства Equicom.



Аппаратные версии устройства

v1 - начальная версия

v2 - улучшена помехозащищенность схемы

v3 - неофициальная версия, получается путем установки нового детектора сети, аналогичного v4, в устройства версий v1 и v2. Некоторые функции версии v4 недоступны из-за ограниченного объема программной памяти MCU в v1 и v2. Такая доработка имеет смысл в тех случаях, когда форма синусоидального напряжения в сети значительно искажена, что в версиях v1 и v2 приводит к изменению порога переключения сеть-АКБ. Причины искажения сетевого напряжения - например, использование бензинового генератора, или наличие мощных промышленных потребителей электроэнергии вблизи точки установки телекоммуникационного оборудования. Устройства версий v1 и v2 могут быть доработаны до v3 за отдельную плату.

v4 - переделана схема детектора сети, теперь напряжение переключения сеть-АКБ не зависит от формы сетевого напряжения, в отличие от v1 и v2. Для увеличения объема программной памяти применен другой тип MCU.

v5 - добавлена возможность работы с АКБ Li-ion 3S

Номер аппаратной версии обозначен на наклейке с серийным номером с нижней стороны корпуса.



Техническое руководство, загрузка firmware



Дополнительная информация

Примеры скриптов для дистанционного запуска и остановки теста АКБ на ИБП IP7 при помощи устройств серии PING3





Сопутствующие товары

Аккумуляторные батареи

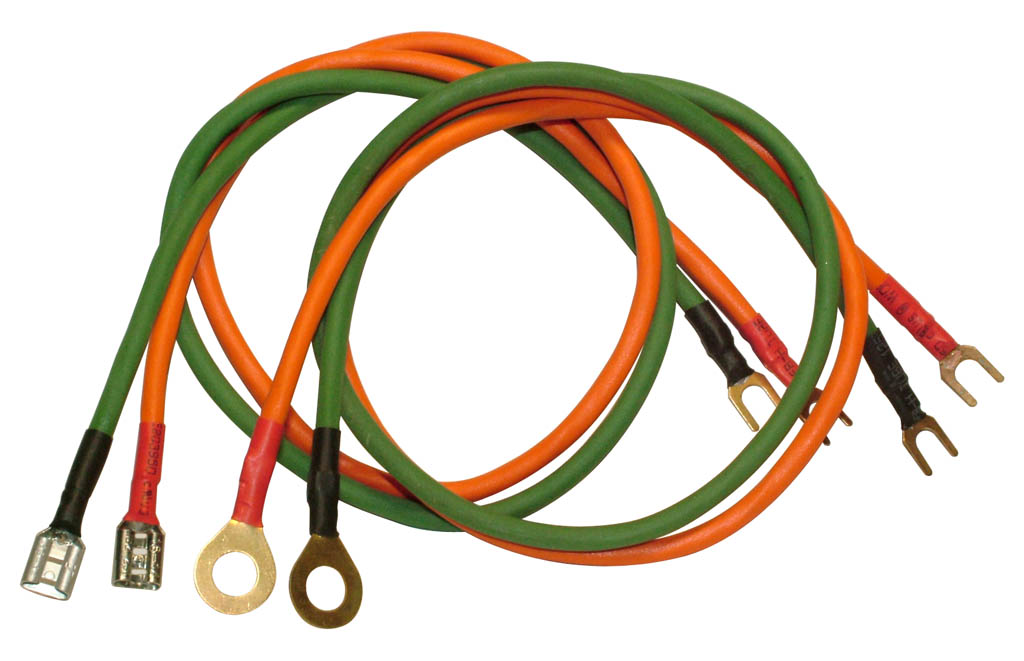

Провода для подключения аккумулятора

Сечение проводов 2,5мм2 (для мощности нагрузки до 80Вт) или 4мм2 (>80Вт), длина 0,4м

Выпускаются нескольких видов:

- с наконечниками под плоскую клемму 4,8мм / 6,4мм

- с наконечниками под винт М5 / М6 / М8



Кабель питания "сеть-компьютер"

Предназначен для подключения к сети 220В устройств с разъемом питания IEC 60320 C14

Возможны варианты с сечением проводов 3х0,75мм2 и 3х1,0мм2

Кабель питания "UPS-компьютер"

Предназначен для подключения к выходу UPSа 220В устройств с разъемом питания IEC 60320 C14

Сечение проводов не менее 3х0,75мм2

Переходник "UPS-розетка"

Предназначен для подключения нагрузки с штепсельной вилкой к выходу питания с разъемом IEC 60320 C13

Выпускается с длиной провода 0,35м и 0,85м

Сечение проводов 3х0,75мм2

Термодатчик аналоговый TS-AN1

Шнур PGM-RS232

Предназначен для подключения устройств с разъемом PGM к COM-порту компьютера

Содержит преобразователь уровней сигналов TTL <–> RS-232

Шнур PING-EXT

Предназначен для подключения к ИБП устройств мониторинга PING2(-knock) и PING3(-knock)
