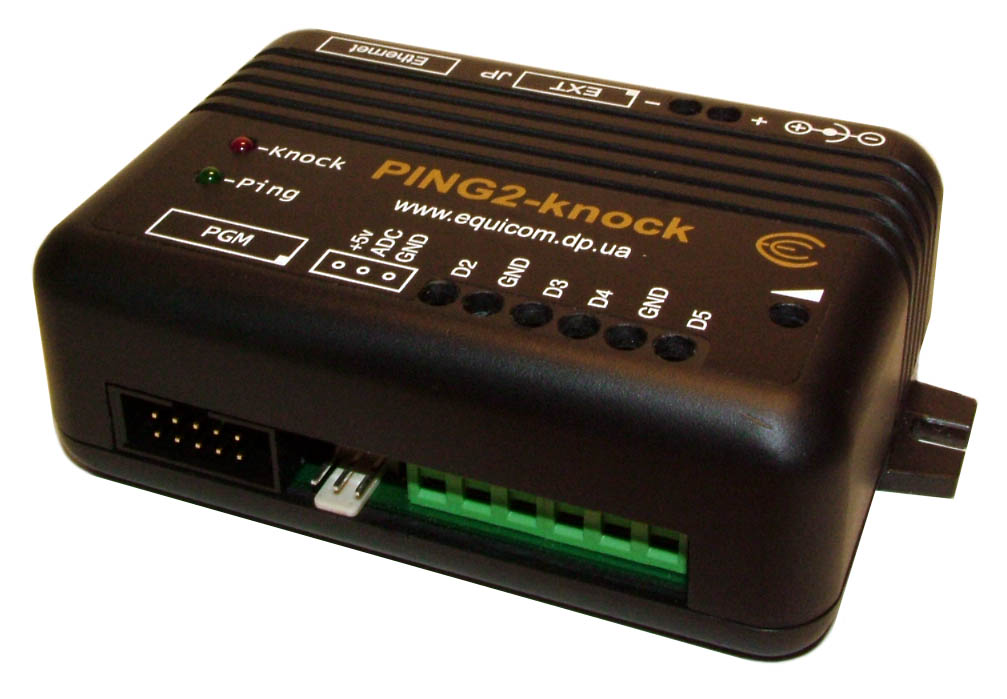

Устройства удаленного мониторинга PING2, PING2-knock

Устройства PING2(-knock) предназначены для контроля работоспособности сегментов Ethernet сетей, а также для охраны и удаленного мониторинга различных объектов по сети Ethernet. Данные устройства являются формирователями тестовых UDP-пакетов с поддержкой тегов IEEE 802.1Q VLAN, возможность приема пакетов отсутствует.

Существует две модификации устройства: PING2 и PING2-knock, они отличаются только наличием в PING2-knock датчика удара.

С начала 2012 г. маркируются как PING2.1(-knock) (маркировка на наклейке с нижней стороны корпуса). В отличие от базовой модели могут использоваться совместно с комбинированным датчиком наличия сети 220В и напряжения на аккумуляторе PS2.



Аппаратные особенности

  • 7 цифровых входов для подключения двухуровневых датчиков: открывания двери, разбития стекла, движения, пожарной сигнализации
  • 1 вход 8-битного АЦП, к которому можно подключить датчики температуры, влажности и т.д.
  • Встроенный knock-сенсор – датчик удара с регулируемой чувствительностью (только в модификации PING2-knock)
  • Разъем расширения EXT для подключения дополнительного оборудования
  • Порт 10Base-T Half duplex – работает только на передачу, возможность приема пакетов отсутствует
  • Светодиодная индикация передачи пакетов и срабатывания датчика удара
  • Встроенный Watchdog таймер
  • Напряжение питания +8..20В, максимальный потребляемый ток 60 мА
  • Источник питания не входит в комплект поставки

Программные особенности

  • Генерация UDP-пакетов с поддержкой тегов IEEE 802.1Q VLAN
  • Настройка пользователем параметров устройства и генерируемых пакетов: IP адрес отправителя, IP адрес получателя, MAC адрес отправителя, MAC адрес получателя, номер исходящего UDP порта, номер входящего UDP порта, период следования пакетов, опорное напряжение АЦП, а также параметры Priority, CFI и VID при включении тегов 802.1Q VLAN
  • Для настройки параметров устройство подключается к COM-порту компьютера при помощи специального шнура PGM-RS232, для конфигурирования может использоваться любая терминальная программ



Техническая документация

Firmware v1.6 (с дополнительными функциями)
Firmware v1.2, 1.3 (с поддержкой IEEE 802.1Q VLAN)
Firmware v1.0, 1.1 (без поддержки IEEE 802.1Q VLAN)



История верстий firmware



Дополнительная информация

Особенности подключения совместимого оборудования к устройствам серий PING2 и PING3 при помощи разъема расширения EXT





Программа PingSTAT

Для приема и анализа UDP пакетов, генерируемых устройствами серии PING2 (пингерами), предлагается бесплатная программа PingSTAT. Ее основные возможности:

  • Программа выступает в качестве SNMP агента и позволяет получить полную информацию обо всех контролируемых пингерах при обращении к ней по протоколу SNMP v1, v2. Благодаря этому появляется возможность использовать устройства PING2 практически с любой стандартной системой мониторинга, собирающей данные о контролируемых объектах по протоколу SNMP.
  • Программа формирует web-страницу (см. образец), в которой в виде таблицы отображается информация по всем контролируемым пингерам: время приема последнего пакета, средний интервал между пакетами, состояние внешних цифровых входов, значение температуры (если к входу АЦП подключен термодатчик). Имеется возможность настройки стиля таблицы и окраски ее элементов в зависимости от характера событий, происходящих с каждым пингером.
  • При наступлении любого события с пингером (например: изменилось состояние внешнего цифрового датчика, прекратился или возобновился поток пакетов, температура вышла за допустимые пределы) запускается скрипт, которому в качестве входных параметров передается полная информация о состоянии данного пингера. При помощи этого скрипта можно соответствующим образом отреагировать на событие: добавить строку в log-файл, отправить сообщение на e-mail или SMS на мобильный телефон, вывести сообщение на экран компьютера, отправить SNMP Trap сообщение и т.д.
  • Программа может контролировать любое количество пингеров.

Скачать программу >>





Сопутствующие товары

Термодатчик аналоговый TS-AN1

Датчики наличия сети 220В PS1, PS1-EXT

Комбинированный датчик наличия сети 220В и напряжения на аккумуляторе PS2

Из данной серии совместим только с моделями PING2.1(-knock)

Датчик протечки воды WS1

Датчик дыма СПД-3.2

Концевой выключатель KW3-OZ

Используется в качестве датчика открывания дверцы ящика с оборудованием

Сетевой блок питания

=12В/1А, штекер 2,1/5,5мм

Шнур PGM-RS232

Предназначен для подключения устройств с разъемом PGM к COM-порту компьютера

Содержит преобразователь уровней сигналов TTL <–> RS-232

Шнур PING-EXT

Предназначен для подключения устройств мониторинга к совместимому оборудованию
