Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom

Устройство
работоспособности   сегментов   Ethernet   сетей,   работающих   по   протоколу   IP.   Данное

сетевого
мониторинга
PING2-L
предназначено
для
контроля

устройство  является  формирователем  тестовых  UDP-пакетов  с  поддержкой  тегов  IEEE
802.1Q
может   быть   установлено   в   любой   точке   Ethernet   сети   и   позволяет   контролировать
прохождение  пакетов  от  данной  точки  до  адреса  назначения.  Для  подключения  к  сети
имеется порт 10BASE-T. Кроме этого, устройство PING2-L имеет четыре цифровых входа
для подключения внешних датчиков и светодиодную индикацию передачи пакетов.

VLAN, возможность приема пакетов отсутствует. Оно имеет собственный IP адрес,

Для настройки параметров устройство PING2-L подключается к COM-порту компьютера при
помощи  специального  шнура  PGM-RS232,  для  конфигурирования  может  использоваться
любая   терминальная   программа.   Настраиваются   следующие   параметры:   IP   адрес
отправителя, IP адрес получателя, MAC адрес отправителя, MAC адрес получателя, номер
исходящего UDP порта, номер входящего UDP порта, период следования пакетов, режим

внеочередной  отправки  пакета  при  изменении  состояния  цифровых  входов,  полярность
работы  светодиода  «Ping»,  а  также  параметры  Priority,  CFI  и  VID  при  включении  тегов
802.1Q

VLAN.
Основные технические характеристики:

Сетевой
Тип передаваемых пакетов
Возможность приема пакетов
Период следования пакетов, с
Количество внешних цифровых входов
Диапазон напряжений на внешних

интерфейс

10BASE-T, Half Duplex
Ethernet / IP / UDP
нет
0,04 – 655,35
4

цифровых входах, В
Напряжение внешнего источника питания, В
Ток, потребляемый от внешнего

0..+5
+8..16, постоянное нестабилизированное

источника питания, мА, не более
Диапазон рабочих температур
Диапазон температур хранения
Максимальная влажность
Условия использования
Габаритные размеры, мм (без учета крепежа)
Масса, г

25
-10..+50ºС
-40..+70ºС
90% (без образования конденсата)
в помещении или в герметичном боксе
48 х 42 х 22
25

Внешний вид, разъемы и индикация

Устройство имеет: разъем для подачи напряжения питания и отрезок провода с ответным
штекером питания для транзитной подачи питающего напряжения на Ethernet-коммутатор,

разъем программирования PGM, винтовые клеммники для подачи сигналов на цифровые
входы, светодиод «Ping».
patch-UTP с разъемом RJ-45 на конце.

Для подключения к сети Ethernet имеется отрезок гибкого кабеля

Copyright ©  2007-2017,  Equicom production group                                            doc. rev 1.00
www.equicom.ua

1
Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom
PGM
      9                 1
    10                 2
Uпит.
  входы

       разъем
          программирования

TTL

Рис. 1
PING2-L

Подключение устройства

Устройство PING2-L не комплектуется собственным источником питания. Ввиду того, что
данное устройство потребляет по цепи питания очень незначительный ток, оно может быть

запитано параллельно с используемым в сети оборудованием от его штатного источника
питания   (при   условии,   что   он   выдает   постоянное   напряжение   в   диапазоне   8-16В).
Большинство  неуправляемых  сетевых  коммутаторов,  имеющих  внешний  блок  питания,
питаются именно таким напряжением. Питающее напряжение может быть подано на вход
устройства PING2-L при помощи штекера (внешний диаметр 5,5 мм, внутренний диаметр 2,1
мм, «минус» на внешнем контакте). Полярность напряжения указана на корпусе устройства.

Из  корпуса  наружу  выведен  отрезок  провода  с  аналогичным  штекером  на  конце,  что
позволяет организовать транзитное включение данного устройства между внешним блоком
питания и сетевым коммутатором.

Устройство начинает генерировать UDP пакеты сразу после подачи питающего напряжения.
Передача каждого пакета сопровождается короткой вспышкой зеленого светодиода «Ping»

(полярность работы светодиода можно изменить в настройках).
Для подключения к порту коммутатора устройство PING2-L имеет отрезок кабеля patch-UTP

с разъемом RJ-45 на конце.
Данное  устройство  работает в  режиме  10  Мбит  Half-duplex,  поэтому  необходимо,  чтобы

сетевое  оборудование,  к  которому  оно  будет  подключено,  поддерживало  работу  в  этом
стандарте.  При  передаче  Ethernet-пакетов  устройство  не  умеет  распознавать  коллизии,
поэтому  его  рекомендуется  включать  в  отдельный  порт  свитча  (в  данном  случае  свитч
исключает появление коллизий).  При включении в порт хаба велика вероятность потери
пакетов, которые повторно передаваться не будут.

Ethernet   интерфейс   устройства   выполнен   по   упрощенной   схеме   без   согласующего
трансформатора,   поэтому   отсутствует   гальваническая   развязка   между   сигнальными
проводами  Ethernet  интерфейса  и  общим  проводом  устройства.  По  этой  же  причине
запрещено подключать PING2-L к Ethernet портам с питанием PoE по сигнальным парам!

doc. rev 1.00                                          Copyright ©  2007-2017,  Equicom production group
2
www.equicom.ua
Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom

Устройство  PING2-L  подключается  к  последовательному  порту  компьютера  при  помощи
специального  шнура,  который  включается  в  разъем  PGM.  Используйте  для этого  только
специальный  шнур  PGM-RS232,  который  содержит  преобразователь  уровней  сигналов
TTL <–> RS-232
следующей таблице:

(поставляется отдельно). Назначение контактов разъема PGM приведено в
№ контакта
Сигнал

1
2

MOSI*
MISO*

3
4

SCK*
RX (TTL уровень)

5
6

TX (TTL уровень)
GND

7
8

+5В
-RESET*

9
10

DX6
DX7

- данные сигналы являются технологическими и не используются в работе устройства
*
Настройка параметров

Подключите   устройство   PING2-L   к   последовательному   порту   компьютера   и   подайте
питающее напряжение. Для изменения параметров  устройства может быть использована
любая  терминальная  программа,  в  которой  необходимо  указать  следующие  параметры
последовательного  порта:  скорость  потока  –  9600  бит/с,  количество  битов  данных  –  8,
четность – нет, количество стоповых битов – 1, управление потоком – нет (9600 8N1 без

управления потоком). После нажатия клавиши <Enter> на экран будет выведено следующее
меню:

1 - Dst MAC: 00:0D:5E:11:11:11
2 - Src MAC: 00:BB:07:04:05:01

3 - Dst IP: 10.10.10.10
4 - Src IP: 192.168.2.100

5 - Dst port: 4000
6 - Src port: 4000
7 - packet interval: 500 ms

8 - ADC Vref: 1.1V
9 - VLAN tag: OFF

A - DX change packets: OFF
B - LED polarity: POSITIVE
Press the corresponding digit to change value:

Для выбора нужного пункта необходимо набрать на клавиатуре соответствующий
При  вводе  параметров  в  пунктах   1-7  работает  режим  редактирования  строки,  ввод

символ.

заканчивается   нажатием   клавиши   <Enter>.   При   вводе    MAC   адресов   допускается
использование строчных и заглавных букв, в качестве разделителя двоеточие или тире.

Copyright ©  2007-2017,  Equicom production group                                            doc. rev 1.00
www.equicom.ua

3
Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom

Интервал следования пакетов (пункт 7) задается в единицах 10 мс. Необходимо иметь в
виду, что некоторые типы коммутаторов теряют связь с устройством PING2-L при установке
слишком малого интервала между пакетами. Например, у коммутаторов D-Link
из некоторых партий это происходит при интервале менее 800 мс.

DES-1008D

Пункт  8  (задание  опорного  напряжение  АЦП)  не  оказывает  никакого  влияния  на  работу
устройства, т.к. вход АЦП в данном устройстве отсутствует.

Пункт 9 управляет заголовками 802.1Q
VLAN, он вызывает дополнительное подменю:

Enter :
0 - return, 1 - priority, 2 - CFI, 3 - VID, 4 - ON/OFF:

Его  пункты  1-3  позволяют  задавать  параметры  тегов  VLAN  (см.  подробнее  в  разделе
«Поддержка IEEE 802.1Q

VLAN»), пункт 4 позволяет включить или выключить тегирование

пакетов. Пункт 0 – возврат в основное меню.
Пункт  A


цифровых  входов
меняются состояния  OFF
состояния любого из цифровых входов будет отправлен внеочередной пакет, не дожидаясь

включение  режима  внеочередной  отправки  пакета  при  изменении  состояния
–  работает  в  триггерном  режиме:  при  нажатии  буквы  A  поочередно
и ON.  Если  данный  режим  включен,  то  при  любом  изменении

истечения интервала времени для отправки очередного пакета. С этого момента начинается
отсчет следующего интервала. Данный режим позволяет не пропустить момент изменения
состояния входов, если установлен достаточно большой интервал отправки пакетов.

Пункт  B
режиме: при нажатии буквы B поочередно меняются состояния POSITIVE и NEGATIVE. При

управление  полярностью  работы светодиода  «Ping»
–  работает  в  триггерном

позитивной полярности светодиод всегда выключен, и вспыхивает только в момент отправки
пакета. При негативной полярности логика работы обратная. Это позволяет при больших
интервалах  между  пакетами  видеть,  что  устройство  работоспособно  и  питание  на  него
подается.

После ввода любого параметра все изменения сохраняются в энергонезависимой памяти
устройства  и  происходит  его  перезагрузка.  Во  время  работы  с  меню  конфигурации

устройство продолжает передачу UDP пакетов.
Производитель  присваивает  каждому  устройству  собственный  уникальный  MAC  адрес,

который  не  требует  обязательной  замены  в  процессе  эксплуатации.  Остальные  адреса
должны быть изменены в соответствии с конфигурацией сети следующим образом:

– указать MAC адрес того сетевого интерфейса, который непосредственно будет
Dst

MAC
принимать  пакеты.  В  устройстве  PING2-L  не  реализована  поддержка  протокола  ARP,
поэтому данный адрес необходимо задавать вручную.

–  указать  IP  адрес  того  устройства,  которому  адресованы  пакеты.  Например,  это
Dst
IP

может быть сервер, на котором запущена программа обработки тестовых пакетов PingSTAT.
В общем случае данный IP адрес никак не связан с Dst

MAC, эти адреса могут принадлежать
абсолютно разным устройствам, расположенным в разных подсетях. Главное, чтобы был
обеспечен роутинг пакетов от интерфейса с заданным Dst

к устройству с заданным Dst
MAC

IP.
Src

– задается по усмотрению администратора сети из диапазона доступных IP адресов с
учетом обеспечения роутинга пакетов к устройству с заданным Dst

IP
IP.
doc. rev 1.00                                          Copyright ©  2007-2017,  Equicom production group
4
www.equicom.ua
Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom
Внешние цифровые входы

Устройство  PING2-L  имеет  четыре  цифровых  входа,  предназначенных  для  подключения
датчиков  внешних  событий.  Состояние  каждого  входа  соответствует  отдельному  биту  в

байте DX (см. раздел «Формат генерируемых пакетов»). Входы выведены на следующие
разъемы и клеммники:

DX2, DX3 – на винтовые клеммники, их назначение указано на корпусе устройства
DX6, DX7 – на разъем PGM

Каждый вход через резистор подключен к шине питания устройства, поэтому на свободном
входе  присутствует  уровень  логической  1.  Таким  образом,  можно  подавать  сигнал  TTL-
уровня  на  соответствующий  вход,  или  просто  замыкать  его  на  землю  (для  этого  общий
провод    устройства    GND    также    выведен    на    винтовой    клеммник).    Входы    имеют
дополнительную  защиту  от  превышения  максимально  допустимого  интервала  входных
напряжений.

Поддержка IEEE 802.1Q
VLAN

VLAN    (Virtual    Local    Area    Network)    –    группа    устройств,    имеющих    возможность
взаимодействовать между собой напрямую на канальном уровне, хотя физически при этом
они  могут  быть  подключены  к  разным  сетевым  коммутаторам.  И  наоборот,  устройства,

находящиеся в разных VLAN'ах, невидимы друг для друга на канальном уровне, даже если
они подключены к одному коммутатору, и связь между этими устройствами возможна только
на сетевом и более высоких уровнях. В современных сетях VLAN – главный механизм для
создания логической топологии сети, не зависящей от её физической топологии. Кроме того,
данная технология имеет большое значение для повышения безопасности сетей.

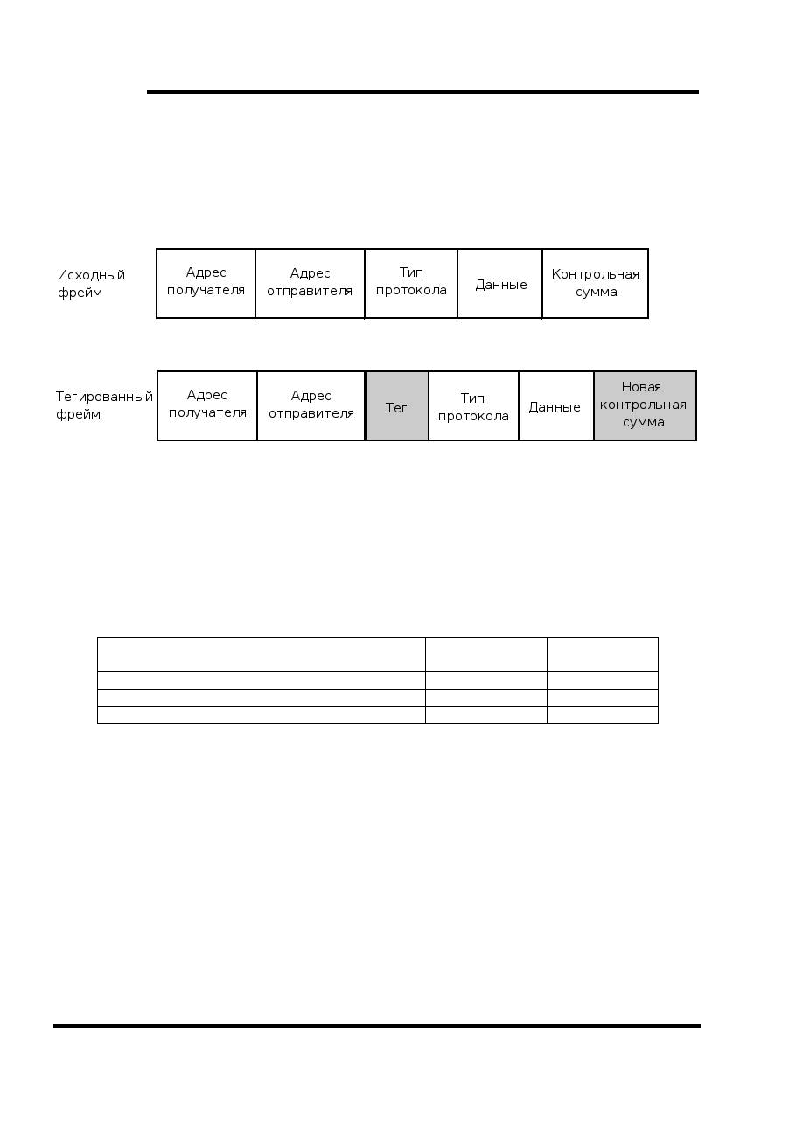

Согласно  стандарту  IEEE  802.1Q, для  определения  принадлежности  фрейма  к  тому  или
иному VLAN'у, в его заголовок добавляется специальный тег. Размер тега – 4 байта. Он
состоит из таких полей:

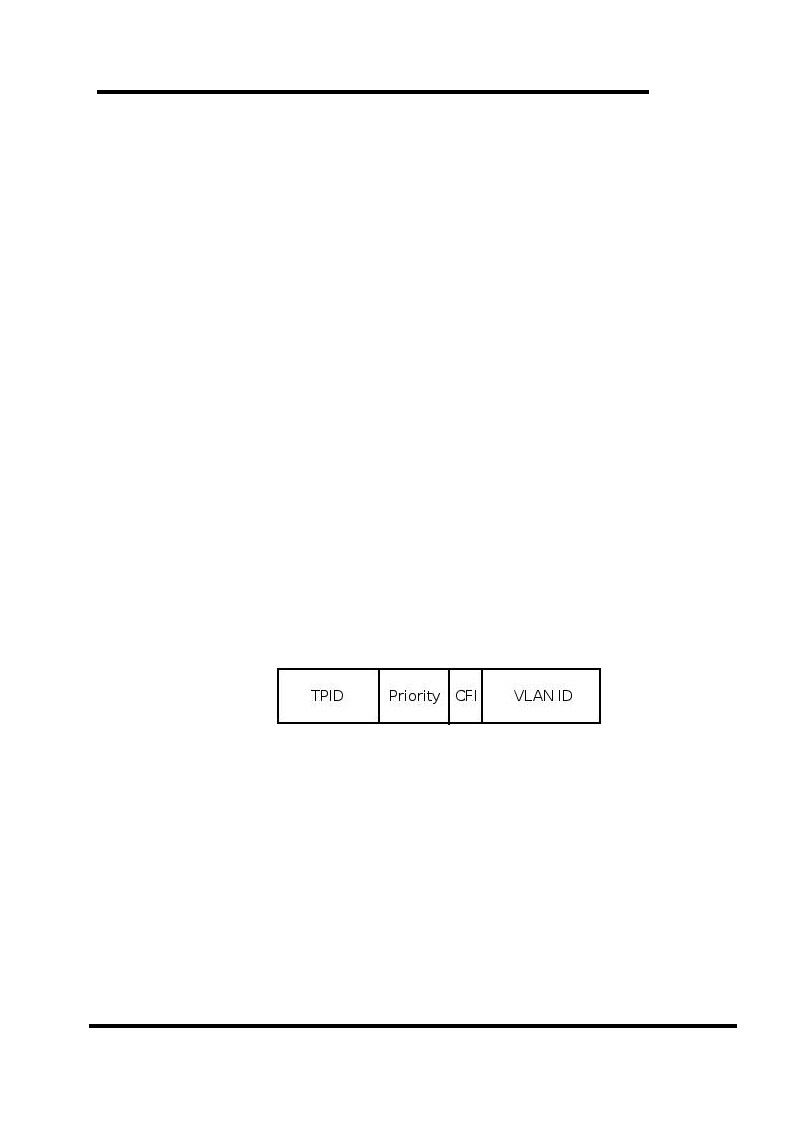

Тег 802.1Q

Tag Protocol Identifier (TPID) – идентификатор протокола тегирования. Размер поля –
16  бит.  Указывает  какой  протокол  используется  для  тегирования.  Для  802.1q

·
используется значение 0x8100.

Priority – приоритет. Размер поля – 3 бита. Используется стандартом IEEE 802.1p для
задания приоритета передаваемого трафика. Возможные уровни приоритета – от 0

·
до 7.

Canonical Format Indicator (CFI) – индикатор канонического формата. Размер поля – 1
бит. Указывает  на  формат  mac  адреса  –  канонический  /  не канонический.  Всегда
используйте значение 0, это критично для некоторых коммутаторов (например, Edge-
Core ES3510 не принимает пакеты с CFI=1).

·

Copyright ©  2007-2017,  Equicom production group                                            doc. rev 1.00
www.equicom.ua

5
Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom

VLAN  Identifier  (VID)  –
какому VLAN'у принадлежит фрейм. Допустимы значения в диапазоне от 0 до 4095.

идентификатор  VLAN'а.  Размер  поля  –  12  бит.  Указывает
·

Значения   0   и   4095   зарезервированы   для   служебных   целей   и   не   должны
использоваться, значение 1 принадлежит в коммутаторах VLAN'у по умолчанию.

Тег вставляется перед полем "Тип протокола". Так как фрейм изменился, пересчитывается
контрольная сумма.

Поддержка заголовков TAG
устройств  PING2.  При  использовании  в  структуре  сети  коммутаторов,  поддерживающих
данную технологию, появляется возможность перенаправить пакеты от всех пингеров в один
служебный VLAN, что во многих случаях упрощает их прием и дальнейшую обработку.

based
VLAN 802.1Q позволяет расширить область применения
Формат генерируемых пакетов

Устройство PING2-L формирует IP пакеты по протоколу UDP, структура пакета показана в
следующей таблице:

Пакет
VLAN 802.1Q

Обычный пакет

Общая длина Ethernet пакета, байтов
Длина UDP с учетом заголовка, байтов

77
43

81
43

Поле данных UDP, байтов
35
35

В каждом пакете передается один информационный байт DX
Он разбит на два полубайта, которые находятся по следующим смещениям относительно
начала поля данных UDP (смещение дано в десятичном формате):

- состояния цифровых входов.

Смещение 0: d0..d3 - младший полубайт DX, d4..d7=0
Смещение 9: d0..d3 - старший полубайт DX, d4..d7=0

Соответственно, значения информационного байта можно вычислить следующим образом:
DX = byte[9]*16+ byte[0]
Назначение битов DX:

DX0, DX1 – не используются
DX2, DX3 – внешние цифровые входы, выведены на винтовые клеммники

doc. rev 1.00                                          Copyright ©  2007-2017,  Equicom production group
6
www.equicom.ua
Устройство сетевого мониторинга PING2-L
firmware version 1.6
Equicom

DX4, DX5 – не используются
DX6, DX7 – внешние цифровые входы, выведены на разъем программирования PGM

Байт  DX  соответствует состоянию  внешних  цифровых  входов  на  момент  формирования
пакета.

Гарантийные обязательства

Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и

хранения.
В случае возникновения дефектов в течение гарантийного срока производитель обязуется

произвести на свое усмотрение
транспортные расходы оплачивает потребитель.

бесплатный ремонт или замену оборудования. При этом все
Настоящая гарантия прекращает свое действие в случаях, если:
·

Устройство  вышло  из  строя  в  результате  воздействия  атмосферного  электричества,
перенапряжения  в  сети  электропитания  или  подачи  недопустимых  напряжений  на
внешние сигнальные линии

·
·
·

Устройство имеет механические повреждения любой природы
Производилось вскрытие или любые попытки модификации устройства
Производился ремонт устройства неавторизованным персоналом

·

Имеются   следы   попадания   внутрь   устройства   посторонних   предметов,   веществ,
жидкостей, насекомых

Производитель оставляет за собой право вносить изменения в конструкцию устройства без
предварительного уведомления.

Производитель  дает  ограниченную  гарантию  на  встроенное  программное  обеспечение
устройства.   В   случае   обнаружения   любых   ошибок   в   ПО,   которые   стали   известны

производителю самостоятельно или по информации от клиента, производитель обязуется в
течение разумного времени исправить данные ошибки и предоставить клиенту обновления.
К  ошибкам,  подлежащим  обязательному  исправлению,  относятся  только  такие  ошибки,
которые препятствуют нормальному использованию устройства для выполнения функций,
описанных в данном руководстве.

Copyright ©  2007-2017,  Equicom production group                                            doc. rev 1.00
www.equicom.ua

7
