Датчик протечки воды WS1
.
Equicom
Датчик
протечки
воды
WS1
предназначен
для
обнаружения
протечек воды и выработки сигналов,
информирующих о протечке.
Датчики WS1 могут выпускаться в
различных
модификациях,
отлича-
ющихся
логикой
формирования
выходных сигналов, а также наличием
или
отсутствием
светодиода,
индицирующего текущее состояние
датчика. Выходные сигналы могут
использоваться
для
подачи
на
цифровой вход устройства мониторинга,
для управления электромагнитным
запорным клапаном воды, либо для
формирования звукового сигнала.
Общая маркировка датчиков:
WS1.x
m
наличие светодиода
номер модификации
Полный перечень модификаций датчиков:
WS1
– для управления электромагнитным клапаном при помощи дополнительной схемы
согласования (после устранения протечки авария не снимается до отключения питания
датчика)
WS1.1
– для управления электромагнитным клапаном при помощи дополнительной схемы
согласования (после устранения протечки авария не снимается до отключения питания
датчика), выход в инверсии
WS1.2
– для подключения к устройству мониторинга (происходит снятие аварии после
устранения протечки)
WS1.3
– для подключения к устройству мониторинга (происходит снятие аварии после
устранения протечки), выход в инверсии
WS1.4
– для подключения к звукоизлучателю со встроенным генератором (периодический
писк при протечке, кратковременное "попискивание" после устранения протечки до
отключения питания датчика)
Copyright © 2012-2016, Equicom production group doc. rev 1.3
1
Датчик протечки воды WS1
.
Equicom
Устройство и использование датчика

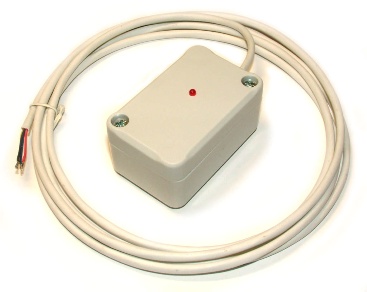

Датчик WS1
представляет собой устройство в пластмассовом корпусе с металлическими
стойками-контактами с нижней стороны. Принцип действия основан на измерении
сопротивления между контактами – при помещении датчика в воду сопротивление
уменьшается. Конструкция датчика герметичная, однако он не рассчитан на длительное
либо полное погружение в воду.
Датчик устанавливается в месте вероятного появления воды, обязательно на
диэлектрическую поверхность. Рабочее положение датчика горизонтальное, контактами
вниз.
Датчик имеет обычный или экранированный кабель,
возможно два варианта цветов
проводов, их назначение описано в таблице:
Вариант 1
Вариант 2
Сигнал
Описание
Красный
Красный
Uпит
Напряжение питания +8..20В
Синий
Белый
OUT
Выход «Авария», открытый коллектор
Открытый коллектор, дублирует состояние светодиода:
Желтый
Желтый
LED
замыкание на GND – когда светодиод включен;
Z-состояние
– когда светодиод выключен
Черный
Зеленый
GND
Общий провод
Экран (опция)
Экран (опция)
Датчик может иметь светодиод, индицирующий текущее состояние устройства – в этом
случае в его обозначении имеется буква «m». Модификации устройства без светодиода все
равно формируют выходной сигнал LED.
Логика работы всех модификаций датчиков описана в следующей таблице:
Устрой-
При обнаружении
После устранения
Назначение
Сигнал
Исходное состояние
ство
протечки
протечки
Управление
Короткие вспышки (60мс) с
Быстрое непрерывное
Медленное непрерывное
Светодиод
WS1
электромагнитным
периодом 2с
мигание (частота 2Гц)
мигание (период 3с)
клапаном
OUT
Z – состояние
Замыкание на GND
Замыкание на GND
Управление
Короткие вспышки (60мс) с
Быстрое непрерывное
Медленное непрерывное
Светодиод
электромагнитным
периодом 2с
мигание (частота 2Гц)
мигание (период 3с)
WS1.1
клапаном
OUT
Замыкание на GND
Z – состояние
Z – состояние
(выход в инверсии)
Подключение к
Короткие вспышки (60мс) с
Быстрое непрерывное
Короткие вспышки (60мс) с
Светодиод
WS1.2
устройству
периодом 2с
мигание (частота 2Гц)
периодом 2с
мониторинга
OUT
Z – состояние
Замыкание на GND
Z – состояние
Подключение к
Короткие вспышки (60мс) с
Быстрое непрерывное
Короткие вспышки (60мс) с
Светодиод
устройству
периодом 2с
мигание (частота 2Гц)
периодом 2с
WS1.3
мониторинга
OUT
Замыкание на GND
Z – состояние
Замыкание на GND
(выход в инверсии)
Короткие вспышки (60мс) с
Быстрое непрерывное
Медленное непрерывное
Светодиод
периодом 2с
мигание (частота 2Гц)
мигание (период 3с)
Управление
Замыкание на GND
WS1.4
Замыкание на GND с
звукоизлучателем
OUT
длительностью 50мс с
Z – состояние (тишина)
периодом 1,5с (частый
(звук)
периодом 3,2с (редкие
звук)
короткие сигналы)
Внимание!
Имеется гальваническая связь рабочих контактов датчика с его
сигнальными
проводами, а также с цепями питания и GND. Это надо иметь в виду и учитывать опасность
занесения высокого потенциала через сопротивление воды на цепи устройства
мониторинга, к которому подключен датчик, в случае попадания в зону затопления
проводов, находящихся под высоким напряжением.
doc. rev 1.3 Copyright © 2012-2016, Equicom production group
2
Датчик протечки воды WS1
.
Equicom
Технические характеристики
Напряжение питания
+8..20 В
Максимальный потребляемый ток
20 мА
Тип выходов
– «открытый коллектор»
Максимально допустимое напряжение на выходе
при закрытом транзисторе
45 В
Максимально допустимый ток выхода
-100
мА
Напряжение на выходе при максимальном токе
0,4
В
Диапазон рабочих температур
0..+50ºC
Диапазон температур хранения
-40..+70ºC
Габаритные размеры
64
х
40
х
35 мм
Длина провода
2 м
Масса
60
г (без учета провода)
Гарантийные обязательства
Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и
хранения.
В случае возникновения дефектов в течение гарантийного срока производитель обязуется
произвести на свое усмотрение бесплатный ремонт или замену оборудования. При этом все
транспортные расходы оплачивает потребитель.
Настоящая гарантия прекращает свое действие в случаях, если:
·
Устройство вышло из строя в результате воздействия атмосферного электричества,
перенапряжения в сети электропитания или подачи недопустимых напряжений на
внешние сигнальные линии
·
Устройство имеет механические повреждения любой природы
·
Производилось вскрытие или любые попытки модификации устройства
·
Производился ремонт устройства неавторизованным персоналом
·
Имеются следы попадания внутрь устройства посторонних предметов, веществ,
жидкостей, насекомых
Производитель оставляет за собой право вносить изменения в конструкцию устройства без
предварительного уведомления.
