предназначен для защиты портов сетевого оборудования Ethernet от
воздействий атмосферного электричества и индустриальных помех. Необходим

для использования в территориально распределенных сетях, имеющих участки
открытой прокладки (вне помещений), наиболее подверженные таким
воздействиям. Типичными примерами таких сетей являются «домашние сети» и
сети крупных предприятий. Имеет высокую степень защиты, предназначен для
использования в 0-2 зонах молниезащиты. Рекомендуется для установки на
наружных участках сети, в районах с высокой грозовой активностью.

устанавливается в непосредственной близости от защищаемого порта, требует
подключения качественного заземления (или зануления).

Принцип действия блока защиты основан на ограничении разностей
потенциалов, возникающих между: 1) двумя любыми сигнальными проводами
(дифференциальная помеха); 2) сигнальными проводами и землей (синфазная
помеха). Вероятной причиной возникновения таких разностей потенциалов
может явиться электростатический потенциал, наведенный на кабельную линию

передачи данных, либо электромагнитный импульс, возникающий в процессе
грозового разряда.

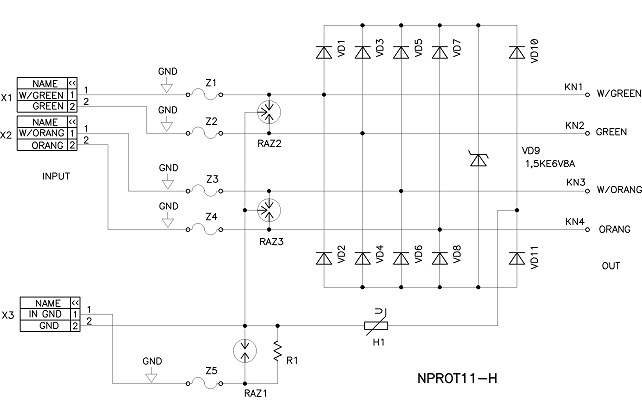

маркируется как NPROT11-H. В качестве пороговых элементов используются
трехэлектродные газонаполненные разрядники на напряжение срабатывания

относительно земли 90В, которые установлены параллельно каждой паре
сигнальных проводов, и общий для всех сигнальных проводов варистор на

напряжение срабатывания 180В. Благодаря высокому быстродействию
варистора данное устройство способно защитить оборудование от импульсных
помех длительностью менее 25 нс.

Параметр
Количество защищаемых пар
Максимальная скорость передачи данных, Мбит/с
Номинальное напряжение между сигнальными проводами, В
Номинальный рабочий ток, мА
Статическое напряжение срабатывания относительно земли, В
Максимальный импульсный ток (10х8/20 мкс.) между входом и

землей при срабатывании от синфазной помехи, А
Максимальный импульсный ток (10х8/20 мкс.) между двумя

входами при срабатывании от дифференциальной помехи, А
Последовательное активное сопротивление для каждой
сигнальной линии, Ом
Волновое сопротивление, Ом
Вносимая паразитная емкость, пФ
Время срабатывания от синфазной помехи, нс
Время срабатывания от дифференциальной помехи, нс

“INPUT” – сторона подключения линии, “OUT” – сторона защищаемого порта.
Клеммник Х3 предназначен для заземления оплетки кабеля или траверсы, на

которой он закреплен: клемма “GND” – для жесткого заземления, “IN
заземления (см. далее).

На всех сигнальных линиях и на линии «мягкого» заземления имеются плавкие
перемычки для защиты по току, на схемах они обозначены Z1-Z5. Перед плавкими
перемычками имеются искровые промежутки, на схемах обозначены треугольниками с
надписью “GND”. Они выполняют защитную функцию в случае перегорания плавких
перемычек.

Блок    защиты    NPROT11    выполнен    на    печатной    плате    из    двустороннего
фольгированного   стеклотекстолита   с   защитным   покрытием.   Конструкция   устройства
оптимизирована   для   его   установки   в   специальный   металлический   ящик,   имеющий
предусмотренные для этого кронштейны. Крепление к кронштейнам производится при
помощи винтов М3, для которых в плате грозозащиты имеются отверстия с контактными

площадками. Таким образом обеспечивается надежный электрический контакт «земляного»
провода грозозащиты с корпусом ящика, который необходимо качественно заземлить.
Рекомендуемые для использования ящики –
возможно использование устройства и без установки в металлический ящик, при условии
подключения к шине заземления любым другим способом.

Существует три разновидности грозозащиты: NPROT11, NPROT11.2 и NPROT11.3,
которые отличаются типом клеммников для подключения сигнальных проводов и оплетки
кабеля:

На плате установлены клеммные соединители, изготовленные по
технологии CAGE
Использование соединителей такого типа позволяет сократить

время монтажа изделия и обойтись без специального
инструмента. Кроме того, технология CAGE
надежный контакт, параметры которого не изменяются с

течением времени и не зависят от сечения используемого
провода. Максимальное сечение провода 1,5 мм2.

На плате установлены клеммники с винтовыми контактами,
максимальное сечение провода 1 мм2.

Использованы усиленные винтовые клеммники, максимальное
сечение провода 2,5 мм2.

К плате припаян отрезок гибкого провода patch-UTP с разъемом RJ-45 на конце,
предназначенным для подключения к Ethernet-порту. Стандартная длина провода 20 см.

Габаритные размеры и расположение элементов на плате грозозащиты показаны на
рис. 2. Максимальная высота элементов на плате не более 18 мм.

Возможны некоторые изменения в конструкции изделия, не оказывающие
существенного влияния на его технические характеристики.

1. Эффективность работы грозозащиты напрямую зависит от качества её
заземления. Шину заземления необходимо прокладывать проводом большого сечения по
кратчайшему пути.

требуется обязательная установка отдельной грозозащиты на каждый Ethernet-порт, кабель
от которого проложен снаружи здания. Однако остальные

3. При выполнении наружной проводки экранированным кабелем на одном конце
пролета оплетка кабеля заземляется жестко (контакт GND), а на втором конце используется
«мягкое» заземление (контакт IN
проводники (обычно это бывает при использовании 4-х парного кабеля FTP или SFTP), ни в
коем случае нельзя оставлять их никуда не подключенными. С ними нужно поступить так же,

как и с оплеткой. Вариант подключения проводов при магистральной прокладке показан на
рис. 3.

оборудование, имеющее импульсный блок питания, его корпус обязательно должен быть
заземлен отдельным проводом. Несоблюдение этого требования может привести к

проводам и экрану кабеля опасно! В этом случае есть вероятность попадания на корпус
компьютера высокого потенциала при грозовом разряде или при пропадании «земли» на

5. Возможны случаи, когда между защищаемым портом (например, сетевого
концентратора) и компьютером кабель проходит по улице. В этом случае необходимо
использовать две грозозащиты: одну на стороне концентратора и вторую в
непосредственной близости от компьютера. Подключение производится аналогично пункту 3
за исключением того, что с обеих сторон делается одинаковая раскладка и корпус

компьютера, опасности подвергается не только сам компьютер, но и жизнь человека,
работающего на нем во время грозы!

грозозащиты в некоторых случаях могут ухудшать качество связи, либо приводить к ее
полному отсутствию. Но главное – то, что оборудование может лишиться защиты. Поэтому

убедительно рекомендуется после сильных гроз делать профилактическую проверку
грозозащит. Простейшие методы проверки: внешний осмотр, «прозвонка» диодов на
предмет обрыва/короткого замыкания. Перегоревшие плавкие перемычки Z1-Z5 можно
заменить отрезками медного провода диаметром 0,1 мм.
