Устройство

удаленного мониторинга
и управления электропитанием

по

сети
PING3-PWR2

Ethernet
Техническое руководство
Copyright ©  2012-2019,  Equicom production group
                    doc. rev 1.8
Устройство
PING3-PWR2
Equicom
Аппаратные особенности
·
3 канала управления питанием внешних устройств

-
-

каналы 1 и 2
канал 3


– выход LVTTL уровня

розетки 220В, 1100 ВА
·

5  программируемых  цифровых  линий  I/O  для  подключения  внешних  датчиков  или
исполнительных устройств (4-TTL, 1-LVTTL уровень)
3 внешних аналоговых входа (10-битный АЦП)

·
·
·
·
·

Вход Power Sensor для контроля наличия напряжения в сети (TTL уровень)
Разъем
Порт 10Base-T Half
Светодиодная  индикация

расширения EXT для подключения дополнительного оборудования
duplex

включения  в  сеть,  приема/передачи  пакетов  и  включения
питания в каналах 1 и 2
Встроенный Watchdog таймер

·
·

Возможны варианты исполнения с кабелем питания либо с разъемом IEC
этом случае кабель питания не входит в комплект поставки)

60320 C14 (в
Программные особенности

·
·
·
·

Настраиваемые статический IP адрес, MAC адрес, маска подсети, шлюз
Двусторонний
Поддержка тегов IEEE 802.1Q
Удаленный контроль и управление через WEB интерфейс, Telnet, SNMP v1, v2c

обмен данными по сети Ethernet, поддержка протокола ARP
VLAN

·
·

Ответ на ICMP запросы (Ping)
Отправка  ICMP  запросов  (Ping)  с  поддержкой  фрагментации  пакетов,  наблюдение  в

реальном времени процента потерь пакетов и времени отклика
Различные режимы работы каналов управления питанием

·
-

Ping
на   заданный   интервал   времени   при   пропадании   связи   (задание   различных
логических функций для анализа ответов от каждого IP адреса, гибкая настройка

mode
– контроль доступности до 3-х IP адресов и прерывание питания нагрузки

параметров отправляемых ICMP пакетов для каждого адреса)
Analog
выбранном  аналоговом  входе  (выше  или
диапазоне значений)
Ручной режим

-
mode
–  управление  питанием  нагрузки  в  зависимости  от  напряжения  на
ниже  границы,  либо  нахождение  в
-
·

Отправка  SNMP  трапов
адресам при наступлении любых событий, связанных с функционированием устройства
Две учетные записи пользователей с возможностью смены пароля

v2c
с  возможностью  подтверждения  по  четырем  заданным
·
-

Admin
User

– полный контроль над всеми функциями
– только наблюдение за состоянием устройства

-
Ограничение административного доступа (2 разрешенных диапазона IP адресов)
Удаленное обновление программного обеспечения (firmware)
Сброс всех настроек к начальным

·
·
·

значениям при помощи кнопки Reset, либо удаленно
через интерфейс пользователя
Сохранение всех настроек в файл конфигурации и загрузка из файла

·
doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
2
www.equicom.ua
Устройство
PING3-PWR2
Equicom
Оглавление
1 Общие сведения..............................................................................................................................4
1.1 Обзор устройства.......................................................................................................................4

2 Внешний вид, разъемы и индикация.............................................................................................6
3 Подключение устройства

...............................................................................................................8
4 Авторизация и администрирование............................................................................................
5 Восстановление заводских настроек при помощи кнопки «Reset»
6 Цифровые линии ввода/вывода..................................................................................................
7 Аналоговые входы
8 Каналы управления питанием
9 Вход Power

10
.........................................10
11
........................................................................................................................12

.....................................................................................................13
– контроль наличия напряжения в сети

Sensor
....................................................14

10 Разъем EXT..................................................................................................................................15
11 Технические характеристики

.....................................................................................................16
11.1 Электрические параметры.....................................................................................................16

11.1.1 Питание.............................................................................................................................
11.1.2 Цифровые линии I/O

16
16

DG1..DG4
11.1.3 Цифровая линия I/O
11.1.4 Входы АЦП AN1..AN3.........................................................................................................

.........................................................................................
DG5, вход Power Sensor....................................................................

16
16

11.1.5 Выходы PWR1, PWR2........................................................................................................
11.1.6 Выход PWR3......................................................................................................................

17
17

11.2 Климатические условия.........................................................................................................
11.3 Физические параметры..........................................................................................................

17
17

12 Гарантийные обязательства......................................................................................................
17

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

3
Устройство
PING3-PWR2
Equicom
1
Общие сведения

Данный  документ  содержит  описание  аппаратной  части  устройства  PING3-PWR2.  Все
программные возможности определяются версией встроенного программного обеспечения
(firmware), о них можно прочитать в документации к соответствующей версии firmware. В
данном  руководстве содержатся  только краткие сведения  о  программных  возможностях,

реализованных в последней доступной версии firmware.
1.1
Обзор устройства

PING3-PWR2
удаленное  управление  двумя  независимыми  розетками  питания  220В  по  сети  Ethernet.
Кроме  этого,  устройство  может  быть  использовано  для  контроля  работоспособности
сегментов  Ethernet  сетей,  а  также  для  охраны,  удаленного  мониторинга  и  управления
различными   объектами  без   непосредственного   присутствия   человека
«удаленного  присутствия»).  Для  подключения  к  сети
10Base-T.

–  многофункциональное  устройство,  основной  функцией  которого  является

(как   устройство
используется  стандартный  порт

Устройство имеет статический IP адрес и позволяет контролировать целостность сегментов
сети  путем  ответа  на  ICMP  запросы  (Ping),  отправленные с  любой  точки сети  на  адрес

устройства PING3-PWR2, а также путем отправки ICMP запросов с устройства PING3-PWR2
на другие
автоматический  режим  отправки  ICMP  запросов.  В  ручном  режиме  в  реальном  времени
виден   процесс   обмена   пакетами,   автоматический   режим   используется  для   контроля
доступности  других  сетевых  устройств  с  целью  перезагрузки  по  питанию  «зависшего»
оборудования  –  коммутаторов,  модемов,  роутеров  и  т.д.  (одна  из   функций  каналов
управления  питанием).
поддерживается фрагментация пакетов.

активные сетевые устройства, имеющие собственный IP адрес. Имеется ручной и
  Во  всех  режимах  есть  возможность  задавать  размер  пакета,

Устройство  имеет  5
выведена на разъем EXT), каждая из которых независимо может быть запрограммирована

линий  ввода/вывода  (4  –
сигналы  TTL  уровня,  1  –  LVTTL  уровня,

на  ввод  или  на  вывод.  К  входным  линиям  могут  быть  подключены  различные  датчики:
открывания  двери,  разбития  стекла,  движения,  пожарной  сигнализации  и  т.д.  Выходные
линии могут использоваться для управления различными нагрузками: освещение, звуковая
сигнализация,   электродвигатели   и   т.д.   (требуется  схема   согласования,   позволяющая
управлять перечисленными устройствами при помощи выходных сигналов TTL либо LVTTL

уровня).
Имеется три внешних аналоговых входа (один из них выведен на разъем EXT), которые при

помощи  встроенного  10-битного  АЦП  позволяют  контролировать  различные  аналоговые
параметры:  температуру,  напряжение  в  сети,  напряжения  на  аккумуляторе  и  т.д.  (для

контроля  напряжений  требуется  схема  согласования  уровней).  Для  каждого  аналогового
входа  задается:  два  пороговых  значения  для  измеряемого  параметра,  при  пересечении
которых формируются внутренние события, математическая функция пересчета результата
преобразования   АЦП   в   требуемую   величину   (например,   в   температуру),   значение
гистерезиса  для  анализа  пересечения  заданных  порогов,  количество  отсчетов  АЦП  для

усреднения.
Устройство  имеет  три канала  управления  питанием  внешних  устройств. Каналы  1  и  2 –

управляемые  розетки  220В,
уровня, выведенный на разъем EXT, позволяет управлять нагрузкой при помощи внешней

расположенные  на  задней  панели.  Канал  3  –  выход  LVTTL
схемы согласования. Каждый из каналов имеет следующие режимы работы:
doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
4
www.equicom.ua
Устройство
PING3-PWR2
Equicom

Ping
производится  прерывание  питания  нагрузки  на  заданный  промежуток  времени  (решение
принимается на основании выбранной логической функции в зависимости от того, с какими
именно  адресами  пропала  связь).  Режим  используется  для  автономной  перезагрузки
«зависшего»  активного  сетевого  оборудования,  либо  для  включения  (или  выключения)
питания  оборудования  на  весь  период  времени,  пока  связь  с  заданными  IP  адресами

mode
контроль доступности
до 3-х заданных IP адресов, при пропадании связи с ними

отсутствует. Также возможна перезагрузка оборудования вручную.
Analog

mode
–  управление  питанием  нагрузки  производится  в  зависимости  от  значения

напряжения на выбранном аналоговом входе: больше или меньше заданного порога, либо
нахождение   в   диапазоне   значений.   Данный   режим   позволяет,   например,   включать

вентилятор или кондиционер для охлаждения оборудования при повышении температуры
выше  верхнего  порога,  либо  включать  нагреватель  при  понижении  температуры  ниже

нижнего порога.
Режим  ручного  управления

–  независимое  управление  нагрузкой  в  каждом  канале  по

команде оператора.
Имеется  вход Power  Sensor  (TTL-уровень,  выведен  на  разъем  EXT),  который  позволяет

контролировать  наличие  напряжения  в  сети  электропитания  при  подключении  к  нему
внешнего датчика наличия сети.

Административный доступ к устройству возможен по протоколам http (при помощи любого
Интернет браузера), Telnet, SNMP v1, v2c.
(имеется  две  учетные  записи:
устройства и User
протоколу SNMP возможно задание Community для чтения и записи параметров.  Можно

Для получения доступа требуется авторизация
–  для  полного  контроля  над  всеми  функциями

Admin
– только для наблюдения за состоянием устройства). При управлении по

задать два диапазона IP адресов, с которых разрешен административный доступ.
Возможно   удаленное   обновление   встроенного   программного   обеспечения   устройства

(firmware) по протоколу Telnet.
Поддерживается отправка SNMP трапов

v2c (до четырех заданных адресов), в том числе с
подтверждением
функционированием устройства: изменение состояния внешних датчиков, подключенных к

приема,
при
наступлении
любых
событий,
связанных
с

цифровым  входам,  изменение  напряжений  на  аналоговых  входах,  изменение  состояния
каналов управления питанием и т.д.

Начиная с версии firmware v2.01 реализована поддержка тегов IEEE 802.1Q VLAN.

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

5
Устройство
PING3-PWR2
Equicom
2
Внешний вид,
разъемы и индикация

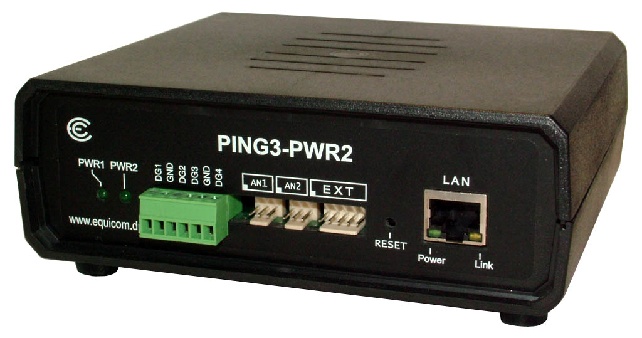

Расположение элементов на передней  и задней панели  устройства показано на рис.1-3.
Внешний вид устройства может отличаться от приведенных изображений.

Устройство  выпускается  в  двух  модификациях,  которые  отличаются  только  способом
подключения внешних сигнальных проводов
(винтовые клеммники, для удобства использования выполненные в виде съемной колодки) и

к цифровым линиям DG1..DG4: PING3-PWR2
PING3-PWR2-RJ (розетка RJ-45).

 индикация включения
питания в каналах 1 и 2

цифровые
 линии DG1..DG4

входы       разъем     кнопка
AN1, AN2

  порт
10Base-T

EXT
Reset

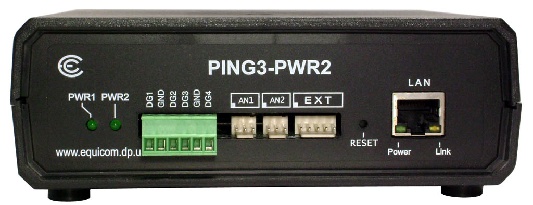

Рис. 1
Передняя панель PING3-PWR2

цифровые
 линии DG1..DG4

индикация включения
питания в каналах 1 и 2

входы       разъем     кнопка       порт
AN1, AN2

EXT
Reset    10Base-T

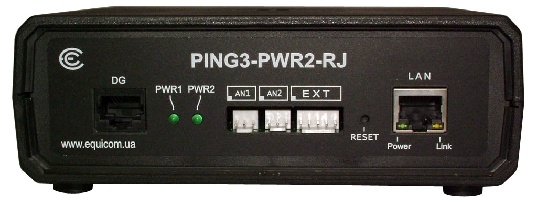

Рис. 2
Передняя панель PING3-PWR2-RJ

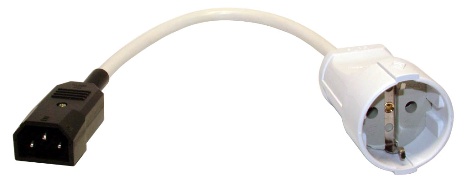

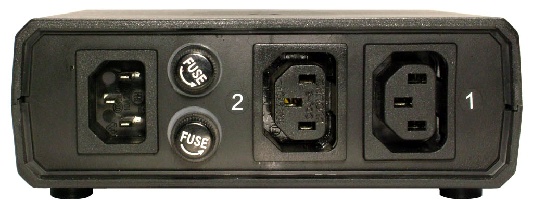

Для подключения к сети питания 220В служит разъем  IEC
исполнения   устройства,   имеющего   вместо   данного   разъема   собственный   несъемный
сетевой шнур с штепсельной вилкой.
PWR2/С

60320 C14. Возможен вариант

В этом случае устройство маркируется как
(только  на  наклейке  с  серийным  номером  на  нижней

PING3-

или  PING3-PWR2-RJ/С
стороне корпуса).

doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
6
www.equicom.ua
Устройство
PING3-PWR2
Equicom

                      вход питания
                                      220В

          плавкие

выход канала      выход канала
предохранители 10А         PWR2                   PWR1

Рис. 3
Задняя панель

Для подключения нагрузки к выходам каналов PWR1 и PWR2 предназначены розетки IEC
60320 C13, номера каналов обозначены возле розеток на корпусе устройства.

Плавкие    предохранители    имеют    номинал    10А,    они    защищают    только    нагрузку,
подключенную  к  розеткам  PWR1  и  PWR2  (фазный  и  нулевой  провод).  Поэтому  при
перегорании предохранителей  работоспособность устройства сохраняется, но питание на
нагрузку  не  подается.  Обратите  внимание,  что  в  этом  случае  светодиоды  «PWR1»  и
«PWR2» по-прежнему будут индицировать включение питания в обоих каналах.

Устройство также  имеет:  кнопку сброса  настроек  к  начальным  значениям
расширения
аналоговых входов AN1, AN2.

Reset,  разъем
для  подключения  различного  дополнительного  оборудования  EXT,  разъемы

Расположение 1-го контакта разъемов AN1, AN2 и EXT обозначено на корпусе устройства.
Розетка RJ-45, предназначенная для подключения к сети Ethernet, имеет два светодиода:

«Power»  (зеленый)  и
описаны в следующей таблице:

«Link»  (желтый).  Назначение  и  режимы  работы  этих  светодиодов

Цвет
Зеленый

Наименование
Режим работы
Состояние
Описание

Светится непрерывно
Выключен

Питание устройства включено
Питание устройства выключено

Power
Любой

Светится непрерывно
Мигает

Порт 10Base-T подключен
Передача/прием Ethernet пакета

Обычный
режим
Выключен

Порт 10Base-T отключен
Инициализация сброса настроек
в течение 2 с. при нажатой кнопке
Reset после включения питания
Происходит сброс настроек –
в течение ~12 с.

Желтый
Link
Светится непрерывно
Сброс настроек
по умолчанию
Выключен

На  нижней  стороне  корпуса  (рис.  4)  расположены  перемычки,  определяющие  состояние
каналов PWR1 и PWR2
firmware (имеются только в устройствах, изготовленных начиная с июля 2015

в момент включения устройства, при перезагрузке и при обновлении
г).

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

7
Устройство
PING3-PWR2
Equicom

OFF
ON

PWR1   PWR2

перемычки, определяющие состояние каналов PWR1 и PWR2
в момент включения устройства, при перезагрузке и при обновлении firmware

Рис. 4
Нижняя сторона корпуса (фрагмент)

Перемычки переставлять при помощи пинцета только на отключенном от сети устройстве.
Операцию выполнять аккуратно, чтобы не уронить перемычку внутрь корпуса.

3
Подключение устройства

Для подключения к сети 220В может быть использован один из двух вариантов сетевых
шнуров:

«сеть-компьютер», либо «UPS-компьютер» (для подключения к выходу источника
бесперебойного питания):

Рис. 5
 Сетевой шнур «сеть-компьютер»

Рис. 6
Сетевой шнур «UPS-компьютер»

Устройство    PING3-PWR2    не    комплектуется    сетевым    шнуром    специально,    чтобы
потребитель  имел  возможность  отдельно  приобрести  шнур,  наиболее  подходящий  для
своих  целей  (кроме  модификаций
собственный

PING3-PWR2/C  и  PING3-PWR2-RJ/C,  которые  имеют
несъемный сетевой шнур с штепсельной вилкой).

Необходимо правильно выбирать сечение проводов сетевого шнура исходя из суммарной
мощности,    потребляемой    подключенными   к    устройству    нагрузками.    Максимальный

doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
8
www.equicom.ua
Устройство
PING3-PWR2
Equicom

потребляемый ток по обоим каналам (PWR1 и PWR2) может составлять 10А, в этом случае
сечение проводов должно быть не менее 1 мм2.

Для  подключения  нагрузки
«UPS-компьютер» (рис. 6) или переходник «UPS-розетка» (приобретается отдельно):

к  выходам  управляемых  розеток  можно  использовать  шнур

Рис. 7
Переходник «UPS-розетка»

Для подключения устройства PING3-PWR2 к порту коммутатора необходимо использовать
кабель стандартной обжимки (компьютер-хаб). Данное устройство работает в режиме  10
Мбит Half-duplex, поэтому необходимо, чтобы сетевое оборудование, к которому оно будет

подключено, поддерживало работу в этом стандарте.
Устройство готово к работе приблизительно через 1

с после подачи питания.

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

9
Устройство
PING3-PWR2
Equicom
4
Авторизация и администрирование

IP адрес устройства по умолчанию – 192.168.2.200
Для административного доступа к устройству PING3-PWR2

имеется две предопределенные

учетные записи пользователя.
1. Пользователь с правами администратора (полный доступ ко всем функциям устройства)

Имя:
admin

Пароль: admin
2. Пользователь с ограниченными правами (только наблюдение за состоянием устройства)

Имя:
user

Пароль: user
Имеются следующие способы администрирования системы:

WEB интерфейс, Telnet, SNMP.

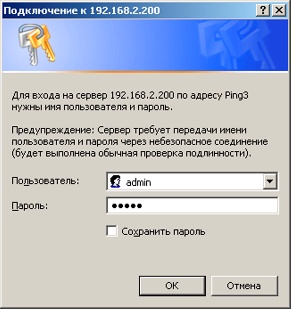

Для  административного  доступа  через  WEB  интерфейс  при  помощи  Интернет  браузера
зайдите на IP адрес устройства PING3-PWR2. Будет выдан запрос авторизации:

После  успешной  авторизации  будет  открыта  страница  системных  настроек,  на  которой
можно   увидеть   номер   используемой   версии   firmware.   Далее   необходимо   произвести

конфигурирование устройства и настройку всех требуемых параметров.
Более подробную информацию о работе встроенного ПО можно получить из документации к

используемой версии firmware.
5
Восстановление заводских настроек при помощи кнопки «Reset»
Данная процедура необходима в следующих случаях:
·
Утеря пароля учетной записи администратора
doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
10
www.equicom.ua
Устройство
PING3-PWR2
Equicom
·

Отсутствие информации о текущем IP адресе устройства или о настройках тегов IEEE
802.1Q

VLAN

Кнопка «Reset» находится возле
можно через отверстие в передней панели при помощи тонкого предмета
6). Для сброса всех настроек к значениям по умолчанию необходимо отключить питание
устройства, нажать кнопку «Reset» и, не отпуская ее, включить питание устройства. Желтый
светодиод «Link», расположенный с правой стороны на розетке «LAN», загорится и будет
оставаться включенным на протяжении 2 с – это время, необходимое для инициализации
процесса восстановления настроек. После выключения светодиода кнопку «Reset» нужно

розетки «LAN», она утоплена внутрь корпуса и нажать ее
(см. рис. 1-2, стр.

отпустить. В момент выключения светодиода начинается процесс восстановления заводских
настроек,  его  продолжительность  составляет  примерно  12  с.  Не  отключайте  питание
устройства до окончания процесса! По окончании восстановления настроек автоматически

произойдет перезагрузка устройства, после чего оно снова будет готово к работе.
Замечание

Если   отпустить  кнопку   «Reset»  до   выключения  светодиода,   процесс   восстановления
настроек не будет запущен. В этом случае необходимо отключить питание  устройства и

повторить процедуру с начала.
Более подробную информацию о восстановлении заводских настроек и обновлении версии

встроенного ПО можно получить из документации к используемой версии firmware.
6
Цифровые линии ввода/вывода

Устройство имеет четыре внешние цифровые линии ввода/вывода, именуемые DG1..DG4,
способ подключения сигнальных проводов к которым зависит от модификации устройства:
PING3-PWR2 –
отдельная розетка RJ-45 (назначение ее контактов показано в следующей таблице).

винтовые клеммники (колодка с клеммниками съемная), PING3-PWR2-RJ –
№ контакта
Сигнал

1
2
3
4
5
6
7
8

GND

DG1
GND

DG2
GND

DG3
GND

DG4

Еще одна линия DG5 выведена на разъем EXT, где объединена с аналоговым входом AN3
(см.

описание разъема EXT, стр. 15).

Каждая из цифровых линий независимо может быть запрограммирована на ввод или на
вывод.  Имеется  возможность  управлять  направлением  передачи  и
всех  линий,
совместно (например, если n линий запрограммированы на ввод (вывод), то к ним можно

считывать состояние
а  также  управлять  состоянием  выходных  линий  как  по  отдельности,  так  и

обращаться как к n-разрядному
Существуют  ситуации,  когда  состояние  цифровых  линий  не  зависит  от  программных

порту ввода (вывода)).

настроек. К ним относятся: промежуток времени около 1с с момента включения устройства,
режим  перезагрузки  и  режим  обновления  firmware.  В  этих  ситуациях  все  линии  DG

оказываются запрограммированными на ввод.

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

11
Устройство
PING3-PWR2
Equicom

Линии DG1..DG4 снабжены буферными элементами, их входные и выходные сигналы имеют
TTL уровень 0..+5В. Каждая линия подключена к внутренней шине питания устройства +5В
через  резистор  номиналом  5,1  кОм,  поэтому  на  свободном  входе  присутствует  уровень
логической  1.  Таким  образом,  на  вход  можно  подавать  сигнал  TTL-уровня  или  просто
замыкать его на землю при помощи датчиков с выходом типа «сухой контакт» (для этого

общий провод устройства GND также выведен на винтовые клеммники и на розетку RJ-45).
Линия  DG5  не  буферизирована,  ее  выходной  сигнал  имеет  LVTTL  уровень  0..+3,3В,  в

качестве входного допускается напряжение до +5В. Данная линия не имеет подтягивающего
резистора,  подключенного  к  шине  питания,  поэтому  состояние  свободного  входа  не
определено.

Возможна  отправка  Trap  сообщений  при  изменении  состояния  любой  входной  линии
(независимо  настраивается  отправка  по  положительному  и  по  отрицательному  фронту
сигнала).

Более  подробная  информация  о
документации к используемой версии firmware.

работе  цифровых  линий  ввода/вывода  содержится  в
7
Аналоговые входы

Устройство имеет три внешних аналоговых входа, именуемых AN1-AN3. Входы AN1 и AN2
выведены на одноименные разъемы, а вход AN3 на  разъем EXT

(см. описание разъема

EXT, стр. 15).
На разъемы AN1 и AN2 также выведено напряжение +3,3В для питания подключаемых к ним

маломощных  аналоговых  датчиков,  например  датчика  температуры  (максимальный  ток,
потребляемый  по  данному  выходу  питания,  не  должен  превышать  20  мА).

Назначение
контактов разъемов AN1, AN2:
№ контакта
Сигнал

1
2
3

+3,3В

Вход
GND

Внешние  аналоговые  входы  позволяют  измерять  напряжение  в  диапазоне  0..+3,3В  при
помощи  линейного  10-битного  АЦП  с  опорным  напряжением  3,3  В.

Источник  сигнала,

подключаемый к входам
кОм.
сопротивлением, но при этом он пригоден только для измерения медленно изменяющихся

AN1 и AN2, должен иметь выходное сопротивление не более 2,5
Вход  AN3  позволяет  подключать  источник  сигнала  с  более  высоким  выходным

параметров (подробности см. в разделе Разъем EXT, стр. 15).
Для  каждого  аналогового  входа  задается:  два  пороговых  значения  для  измеряемого

параметра, при пересечении которых формируются внутренние события, математическая
функция пересчета результата преобразования АЦП в требуемую величину (например, в
температуру),   значение    гистерезиса   для   анализа   пересечения   заданных   порогов,

количество отсчетов АЦП для усреднения.
Возможна  отправка  Trap  сообщений  при  пересечении  измеряемой  величиной  заданных

пороговых значений.
Более подробная информация о работе аналоговых входов

содержится в документации к
используемой версии firmware.
doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
12
www.equicom.ua
Устройство
PING3-PWR2
Equicom
8
Каналы управления питанием

Устройство  имеет  три  канала  управления  питанием,  именуемые  PWR1-PWR3.  Каналы
PWR1 и PWR2 представляют собой управляемые розетки 220В, расположенные на задней
панели устройства (см. рис. 3, стр.
мощностью не более 1100ВА. Подача сетевого напряжения на нагрузку коммутируется при
помощи реле, при отключении размыкаются оба провода (фаза и ноль).

7). К каждой из них может быть подключена нагрузка

Канал  PWR3
предназначен  для  управления

имеет
выход  LVTTL  уровня  0..+3,3В,  выведенный  на  разъем  EXT.

Он
нагрузкой  при  помощи  внешней  схемы  согласования  (см.

раздел Разъем EXT, стр. 15).
Каналы управления питанием имеют следующие режимы работы:

Ping Mode
оборудования в случае его «зависания», а также для включения (или выключения) питания

– режим, предназначенный для перезагрузки по питанию различного сетевого

оборудования на весь период времени, пока отсутствует связь с заданными IP адресами. В
этом режиме устройство PING3-PWR2 постоянно проверяет доступность максимум трех IP
адресов   путем   отправки   на   них   ICMP   запросов,   в  случае   прекращения   ответов   от
определенных адресов на основании заданной логической функции принимается решение о
включении  (или  выключении)  питания  оборудования  на  заданный  промежуток  времени.

Также возможна перезагрузка оборудования вручную.
Analog

Mode
напряжения на выбранном аналоговом входе: больше или меньше заданного порога, либо
нахождение   в   диапазоне   значений.   Данный   режим   позволяет,   например,   включать
вентилятор или кондиционер для охлаждения оборудования при повышении температуры

–  управление  питанием  нагрузки  производится в  зависимости  от значения

выше  верхнего  порога,  либо  включать  нагреватель  при  понижении  температуры  ниже
нижнего порога.

Ручной режим
Для каждого канала

– нагрузка постоянно включена, либо постоянно выключена.
управления питанием настраивается полярность выходного напряжения

–  логический  уровень  выходного  сигнала,  соответствующий  состоянию  канала  «питание
включено».

Для версий firmware ниже  v2.04: после

сброса всех настроек к значениям по
отрицательная полярность, т.е. включению

умолчанию для всех каналов устанавливается
нагрузки соответствует уровень логического 0 на выходе.

Внимание! Для правильной работы каналов PWR1 и PWR2
изменить  на  положительную.  Для  этого  через  WEB  интерфейс  устройства  зайдите  на

полярность сигнала необходимо

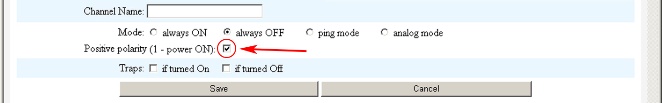

страницу    настроек    соответствующего    канала,    установите    признак    положительной
полярности и сохраните настройки кнопкой «Save»:

Это  возможно  сделать  также  при  помощи  Telnet   и  SNMP,  подробности  смотрите  в
документации к используемой версии firmware.

При использовании firmware v2.04 и выше данное действие не требуется. Положительная
полярность выходного напряжения будет установлена автоматически при сбросе настроек к

заводским значениям.

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

13
Устройство
PING3-PWR2
Equicom

Существуют  ситуации,  когда  состояние  каналов  управления  питанием  не  зависит  от
программных   настроек.   К   ним   относятся:   промежуток   времени   около   1с   с   момента
включения устройства, режим перезагрузки и режим обновления firmware. В этих ситуациях

поведение каналов PWR будет следующим:

·
·

PWR3 – выход переводится в высокоимпедансное состояние
PWR1  и  PWR2  –  определяется  положением  перемычек  на  нижней  стороне  корпуса

устройства (рис. 4, стр. 8). «OFF» – питание выключено (заводское положение), «ON» –
питание включено. Перемычки имеются только в устройствах, изготовленных начиная с
июля  2015

г.  В  устройствах с более  ранней  датой  выпуска  перемычек  нет,  и  всегда
подразумевается положение «OFF».

Перемычки    необходимо    устанавливать    в    зависимости    от    характера    нагрузки,
подключенной    к    выходу,    и    особенностей    ее    работы.    Например,    если    это
электродвигатель  привода  открывания  ворот  или  обогреватель,  то  будет  крайне  не
желательно,  если  они  включатся  при  перезагрузке  устройства PING3-PWR2  или  при

обновлении     firmware.     В     этом     случае     рекомендуется     оставить     перемычку
соответствующего канала PWR
управления питанием подключен коммутатор, через который осуществляется связь с
устройством  PING3-PWR2,  то  необходимо  установить соответствующую  перемычку в
положение «ON» – тогда при входе в режим обновления firmware коммутатор останется
включенным  и связь с  устройством  не будет  потеряна.  Для  устройств более  ранних
выпусков,   не   имеющих   перемычек,   удаленное   обновление   прошивки   при   таком

в заводском положении «OFF». Если же к выходу канала

подключении  коммутатора  невозможно  (при  входе  в  режим  обновления  firmware  все
выходы отключаются).

Для всех каналов управления питанием во всех режимах работы возможна отправка Trap
сообщений при включении и при выключении нагрузки (настраивается независимо).

Более  подробная  информация  о  работе  каналов  управления  питанием  содержится  в
документации к используемой версии firmware.

9
Вход Power
Sensor
– контроль наличия напряжения в сети

Вход Power Sensor предназначен для контроля наличия напряжения в питающей сети. Этот
вход   выведен   на   разъем   EXT,   позволяющий   подключить  к   устройству   PING3-PWR2
различное   дополнительное   оборудование,   например   датчик   наличия   сети   220В   (см.
описание разъема EXT, стр. 15).
TTL уровня 0..+5В, причем он подключен к внутренней шине питания устройства +5В через
резистор номиналом 5,1 кОм, поэтому на свободном входе присутствует уровень логической
1. Таким образом, на вход можно подавать сигнал TTL-уровня или просто замыкать его на
землю при помощи «сухих контактов» реле, транзистора с открытым коллектором, оптрона и

Вход Power Sensor рассчитан на подачу входного сигнала

т.д. (общий провод устройства GND также выведен на разъем EXT).  Необходимо, чтобы
оборудование,  подключенное  к  разъему  EXT,  формировало  выходной  сигнал  одним  из
перечисленных способов при пропадании напряжения в сети. Полярность сигнала не имеет
значения  –  имеется  возможность  настроить  вход  так,  что  он  будет  реагировать  как  на

положительный, так и на отрицательный уровень входного сигнала.
Возможна отправка Trap сообщений при пропадании и при появлении напряжения в сети

(настраивается независимо).
Более подробная информация о работе входа Power Sensor

содержится в документации к
используемой версии firmware.
doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
14
www.equicom.ua
Устройство
PING3-PWR2
Equicom
10
Разъем EXT

Разъем   расширения   EXT   предназначен   для   подключения   к   устройству   PING3-PWR2
различного дополнительного оборудования: датчиков наличия сети, датчиков напряжения
на аккумуляторе и т.д. Любое подключаемое оборудование должно иметь ответный разъем
для  подключения  либо  аналогичный  разъем  расширения

EXT.
В  последнем  случае  для

подключения  используйте  только специальный  шнур  PING-EXT  (поставляется  отдельно).
Назначение контактов разъема EXT

описано в следующей таблице:
№ контакта
Сигнал
Описание

Напряжение для питания подключаемого дополнительного оборудования
+9..15В не стабилизированное, максимальный ток 50мА (подключение

1
+Uвых

нагрузки с большим потреблением тока может привести к неправильной
работе устройства PING3-PWR2)

2
3
4
5

Power Sensor

Вход Power
Общий провод
Выход канала управления питанием
Объединенные вместе цифровая линия I/O DG5 и аналоговый вход AN3

Sensor (TTL уровень 0..+5В)
GND

PWR3
DG5/AN3

PWR3 (LVTTL уровень 0..+3,3В)

На контакт 5 разъема выведены два сигнала –
AN3, объединенные между собой по следующей схеме:

цифровая линия I/O DG5 и аналоговый вход

Если  цифровая  линия  DG5  используется
соответствует LVTTL уровню 0..+3,3В; при программировании на ввод на нее допустимо
подавать напряжение TTL уровня 0..+5В. Максимальное напряжение, которое можно подать
на вход AN3, составляет +3,3В.

в  качестве  выходной,
размах  сигнала  на  ней
Данная схема ограничивает входное напряжение до уровня

+5В для линии DG5 и до +3,3В для входа AN3.
Если предполагается использовать аналоговый вход AN3, линия DG5 обязательно должна

быть запрограммирована на ввод.
Учитывая большую постоянную времени RC цепочки в цепи входа AN3, этот вход может

быть использован только для контроля медленно изменяющихся параметров: температура,
напряжение на аккумуляторе и т.д.

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

15
Устройство
PING3-PWR2
Equicom
11
Технические характеристики
11.1
Электрические параметры
11.1.1
Питание
Обозна-

MIN
значение

Среднее
значение

MAX
значение

Единицы
измерения

Параметр
Напряжение питания устройства

Комментарий
чение
Uпит
180
220
250
В

Переменное 50-60 Гц
При условии
срабатывания реле в
каналах PWR1 и
положительном токе

PWR2 и
Потребляемая мощность
P
4
Вт

нагрузки по всем
выходам, равном
½ максимального

11.1.2
Цифровые линии I/O
DG1..DG4
Обозна-

MIN
значение

Среднее
значение

MAX
значение

Единицы
измерения

Параметр
Комментарий
чение

Диапазон входных напряжений
Входное напряжение логического 0

-0,3

5,5
0,8

В
В

VIL
VIH

-0,3
1,63

Входное напряжение логической 1
Выходное напряжение логического 0

5,5
0,26

В
В

VOL
VOH

0
4,68

Зависит от тока выхода

Выходное напряжение логической 1
Ток выхода

5
±35

В
мА

IO
Каждая линия имеет подтягивающий резистор 5,1 кОм, подключенный к шине питания +5В.
11.1.3
Цифровая линия
I/O
DG5, вход Power Sensor
Обозна-

MIN
значение

Среднее
значение

MAX
значение

Единицы
измерения

Параметр
Комментарий
чение

Диапазон входных напряжений
Входное напряжение логического 0

-0,3

5,5
0,8

В
В

VIL
VIH

-0,3
1,63

Входное напряжение логической 1
Выходное напряжение логического 0

5,5
0,4

В
В

VOL
VOH

0
2,3

Только для DG5,
зависит от тока выхода

Выходное напряжение логической 1
Ток выхода

3,3
±25

В
мА

IO
Только для DG5

Вход Power
Линия DG5 подтягивающего резистора не имеет.

Sensor имеет подтягивающий резистор 5,1 кОм, подключенный к шине питания +5В.
11.1.4
Входы АЦП AN1..AN3
Обозна-

MIN
значение

Среднее
значение

MAX
значение

Единицы
измерения

Параметр
Комментарий
чение

Диапазон входных напряжений
Опорное напряжение АЦП

-0,3
3,27

3,6
3,33

В
В

VREF
3,3

Только для AN1 и AN2.
По поводу AN3 см.
описание на стр. 12

Выходное сопротивление источника
сигнала

ZAIN
2,5
кОм

Разрешение
Интегральная линейная ошибка

NR
EIL

-
10
-
бит

<±1
<±1

LSb
LSb

Дифференциальная линейная
ошибка
Сдвиг нулевого уровня

LSb
значащий бит

– младший

EDL
EOFF

<±3
LSb
doc. rev 1.8                                        Copyright ©  2012-2019,  Equicom production group
16
www.equicom.ua
Устройство
PING3-PWR2
Equicom
11.1.5
Выходы
PWR1, PWR2
Обозна-

MIN
значение

Среднее
значение

MAX
значение

Единицы
измерения

Параметр
Комментарий
чение

Максимальный ток нагрузки
Максимальная мощность нагрузки

Iнагр
Pнагр

5
1100

А
ВА

При Uпит=220В
11.1.6
Выход PWR3
Обозна-

MIN
значение

Среднее
значение

MAX
значение

Единицы
измерения

Параметр
Комментарий
чение

Выходное напряжение логического 0
Выходное напряжение логической 1

VOL
VOH

0
2,3

0,4
3,3

В
Зависит от тока выхода

В
мА

Ток выхода
IO
±8
11.2
Климатические условия

0..+50oС
-40..+70oС

Диапазон рабочих температур
Диапазон температур хранения

Максимальная влажность
Условия использования

90% (без образования конденсата)
только в помещении

11.3
Физические параметры

Габаритные размеры
Масса

150 х 50 х 130 мм
340 г

12
Гарантийные обязательства

Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и

хранения.
В случае возникновения дефектов в течение гарантийного срока производитель обязуется

произвести на свое усмотрение
транспортные расходы оплачивает потребитель.

бесплатный ремонт или замену оборудования. При этом все
Настоящая гарантия прекращает свое действие в случаях, если:
·

Устройство  вышло  из  строя  в  результате  воздействия  атмосферного  электричества,
перенапряжения  в  сети  электропитания  или  подачи  недопустимых  напряжений  на
внешние сигнальные линии
Устройство имеет механические повреждения любой природы

·
·
·
·

Производилось вскрытие или любые попытки модификации устройства
Производился ремонт устройства неавторизованным персоналом
Имеются   следы   попадания   внутрь   устройства   посторонних   предметов,   веществ,
жидкостей, насекомых

Производитель оставляет за собой право вносить изменения в конструкцию устройства без
предварительного уведомления.

Copyright ©  2012-2019,  Equicom production group                                        doc. rev 1.8
www.equicom.ua

17
