Блок   защиты   компьютерных   сетей   (грозозащита)
предназначен  для  защиты  портов  сетевого  оборудования
воздействий атмосферного электричества. Необходим для использования в

NPROT7
Ethernet

территориально   распределенных   сетях,   имеющих   участки   открытой
прокладки (вне помещений), наиболее подверженные таким воздействиям.
Типичными примерами таких сетей являются «домашние сети» и сети
крупных предприятий.

Тип защищаемых портов
устанавливается  в  непосредственной  близости
требует подключения качественного заземления (или зануления).

Блок   защиты
существенно   отличаются   принципиальной   схемой   и  электрическими
характеристиками:

NPROT7-H–
0-2  зонах  молниезащиты.  Рекомендуется  для  установки  на  наружных
участках сети, в районах с высокой грозовой активностью.

использования в 1-2 зонах молниезащиты. Рекомендуется для установки на
участках  сети,  проложенных  внутри  помещений,  а  также  на  наружных
участках сети малой длины.

NPROT7-L400–
критичен к качеству заземления, при этом имеет более высокую стоимость.
Рекомендуется исключительно для защиты портов оборудования, к которым
подключены  оконечные  компьютеры, качественное заземление которых

Принцип действия блока защиты основан на ограничении разностей
потенциалов, возникающих между: 1)двумя любыми сигнальными проводами
(дифференциальная   помеха);  2)  сигнальными   проводами  и  землей
(синфазная помеха). Причиной возникновения таких разностей потенциалов
может явиться электростатический потенциал, наведенный на кабельную
линию передачи данных, либо электромагнитный импульс, возникающий в

Un–
In
Ugs

номинальный рабочий ток (между входом и выходом);
–

Ig
срабатывании грозозащиты;

Электрические характеристики всех производимых модификаций представлены в
таблице:

NPROT7-H
NPROT7-L
NPROT7-L400

7
2,8
2,8

180
500
500

70-
380-

90
480

1
30

0
0

Copyright ©  2003-2006, Equicom production group
www.equicom.dp.ua

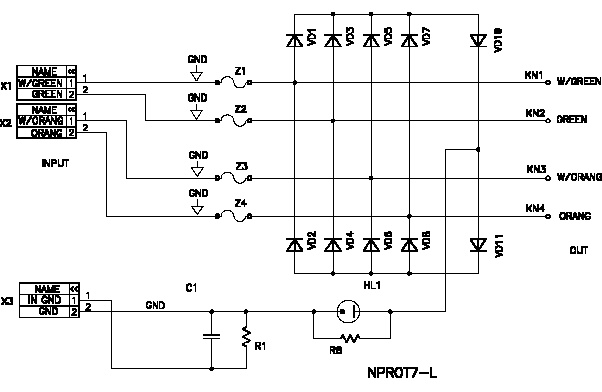

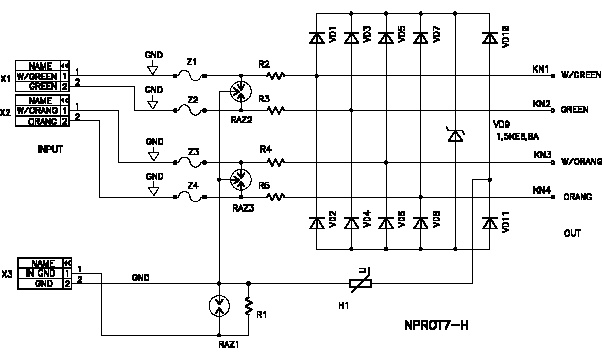

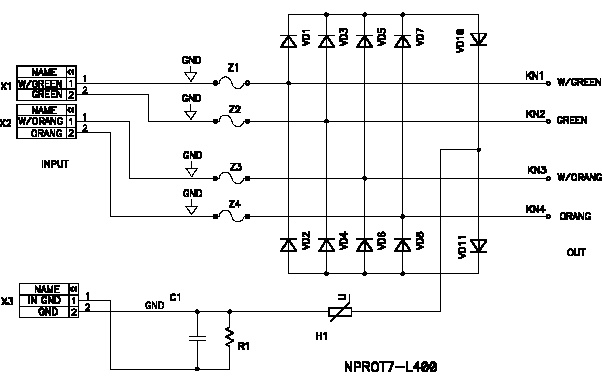

На всех сигнальных линиях имеются плавкие перемычки для защиты по току, на
схемах  они  обозначены
промежутки, на
защитную функцию в случае перегорания плавких перемычек.

Z1-Z4.   Перед  плавкими  перемычками  имеются  искровые
схемах обозначены треугольниками с надписью “GND”. Они выполняют

которой он закреплен: клемма “GND”–
заземления (см. далее).

Блок    защиты
фольгированного  стеклотекстолита  с  защитным  покрытием.  Конструкция  устройства
оптимизирована  для  его  установки  в  специальный  металлический  ящик,  имеющий

предусмотренные для этого кронштейны. Крепление к кронштейнам производится при
помощи винтов М3, для которых в плате грозозащиты имеются отверстия с контактными
площадками. Таким образом обеспечивается надежный электрический контакт «земляного»
провода грозозащиты с корпусом ящика, который необходимо качественно заземлить.
Рекомендуемые  для  использования  ящики
возможно использование устройства и без установки в металлический ящик,
предусмотрено конструкцией.

Существует  три  разновидности  грозозащиты:
которые отличаются типом клеммников для подключения сигнальных проводов и оплетки
кабеля (рис. 4).

Copyright ©  2003-2006, Equicom production group
www.equicom.dp.ua

На  плате
технологии
такого типа позволяет сократить время монтажа изделия и обойтись без специального

NPROT7  установлены  клеммные  соединители,  изготовленные  по
CLAMP

инструмента.  Кроме  того,  технология
параметры  которого  не  изменяются  с  течением  времени  и  не  зависят от  сечения
используемого провода (возможно подключение как обычной «витой пары», так и кабеля
П296).

На  плате
предназначены для подключения кабеля П296.

подключать кабель П296. По надежности контактов эти клеммники не уступают пружинным
соединителям, используемым в

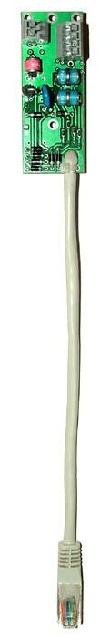

К плате припаян отрезок гибкого провода
предназначенным для подключения к

patch-UTP
Ethernet-порту. Стандартная длина провода 20 см.

Габаритные  размеры грозозащиты показаны на  рис. 5. Максимальная высота
элементов на плате не более 17 мм.

Возможны   некоторые  изменения  в  конструкции   изделия,  не  оказывающие
существенного влияния на его технические характеристики.

При использовании блоков защиты необходимо учитывать
1.   Эффективность   работы  грозозащиты  напрямую  зависит  от   качества  её

заземления. Шину заземления необходимо прокладывать проводом большого сечения по
кратчайшему пути.

2. Грозозащита защищает только тот порт, возле которого она установлена. Поэтому
требуется обязательная установка отдельной грозозащиты на каждый
от которого проложен снаружи здания. Однако остальные порты
желательно защитить.

Ethernet-порт, кабель
Ethernet-устройства также

одном конце пролета оплетка кабеля заземляется жестко (контактGND), а на втором конце
используется   «мягкое»   заземление   (контакт

IN
незадействованные проводники (обычно это бывает при использовании 4-х парного кабеля
FTP

нужно  поступить  так  же,  как  и  с  оплеткой.  Вариант  подключения  проводов  при
магистральной прокладке показан на рис. 6.

должен быть заземлен отдельным проводом. Несоблюдение этого требования может
привести к значительному ухудшению качества связи, либо к полному её отсутствию. Если

используется блок защиты
индицироваться свечением неоновой лампы. При использовании грозозащиты
L400 отсутствие заземления будет в меньшей степени влиять на качество связи, тем не
менее, оставлять компьютер незаземленным крайне не желательно.

При подключении незаземленного компьютера экранированным кабелем его оплетка
заземляется только со стороны грозозащиты. Если компьютер заземлен, то со стороны
компьютера оплетка заземляется жестко, а со стороны грозозащиты используется «мягкое»

Внимание!
проводам и экрану кабеля опасно! Это можно делать на свой страх и риск только тогда,

Copyright ©  2003-2006, Equicom production group
www.equicom.dp.ua

когда есть полная уверенность в качестве заземления грозозащиты. В противном случае
есть вероятность попадания на корпус компьютера высокого потенциала при грозовом
разряде или при пропадании «земли» на корпусе металлического ящика с оборудованием.

5.  Возможны  случаи,  когда  между  защищаемым  портом
концентратора) и компьютером кабель проходит по улице. В этом случае необходимо
использовать   две   грозозащиты:   одну   на   стороне   концентратора   и   вторую   в
непосредственной близости от компьютера. Подключение производится аналогично пункту3
за  исключением  того,  что  с обеих сторон  делается  одинаковая  раскладка  и  корпус
компьютера заземляется на одну шину с грозозащитой.

компьютера, опасности подвергается не только сам компьютер, но и жизнь человека,
работающего на нем во время грозы!

«мягкое»
заземление

«жесткое»
заземление

Внимание!
грозозащиты в некоторых случаях могут ухудшать качество связи, либо приводить к ее
полному отсутствию. Но главное
убедительно  рекомендуется после сильных гроз делать профилактическую проверку

грозозащит. Простейшие  методы  проверки: внешний осмотр, «прозвонка» диодов на
предмет обрыва/короткого замыкания. Перегоревшие плавкие перемычки
заменить отрезками медного провода диаметром 0,1 мм.
