Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
1
Обзор устройства

Источник   бесперебойного   питания   (ИБП)   IP7   предназначен   для   питания   различных
электронных  устройств,
питание осуществляется за счет энергии внешнего 12В аккумулятора (АКБ) емкостью не
менее  7Ач,  возможна  работа  с  кислотными,  LiFePO4  и  Li-ion

работающих  от  сети  переменного  напряжения  220В.  Резервное
АКБ.
В  зависимости  от

модификации, ИБП может выдавать на выход переменное или постоянное напряжение. В
последнем   случае   к   выходу   ИБП   можно   подключать   только   устройства,   имеющие

импульсный источник питания.
ИБП выпускается в трех модификациях: IP7-AC, IP7-ACDC и IP7-DC, отличие между ними

показано в таблице:
IP7-AC
IP7-ACDC

IP7-DC
Выпрямленное сетевое

Выходное напряжение
при работе от сети

Сетевое (переменное)
(постоянное

пульсирующее)
260-340В

Переменное
прямоугольной формы

Выходное напряжение
при работе от АКБ

Постоянное
(зависит от нагрузки и заряда АКБ)

Urms = 220В±3%

Форма выходного
напряжения (условное
изображение, левая
половина графика – от

сети, правая – от АКБ)
Максимальная

125
ВА
170
Вт

мощность нагрузки
КПД при полной
нагрузке

86%
90%

Макс. время
переключения сеть –

13
мс
4
мс

АКБ при полной
нагрузке

Макс. время
переключения АКБ –
сеть при полной

5
мс
0

нагрузке
Гальваническая связь

При работе от АКБ
Нет

выхода с АКБ
Гальваническая связь
АКБ с сетью

Нет
Внимание!
·

Не допускается подключать к выходу IP7-DC и IP7-ACDC нагрузку, имеющую на входе
силовой трансформатор 50Гц, а также лампы накаливания, рассчитанные на напряжение
220В

·

Не  допускается  подключать  к  выходу  IP7-AC  чисто  емкостную  нагрузку  с  емкостью
>1,5мкФ

·

Для любых модификаций IP7 возможна
PFC (коррекцией коэффициента мощности)

некорректная работа при подключении нагрузки с

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

3
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

При   работе   от   сети   ИБП   заряжает
ABSORPTION -
ресурс батареи.
от типа и емкости АКБ, которая задается при помощи переключателей на передней панели.

АКБ   по   четырехступенчатому   методу
BULK   -
FLOAT

- REST, что гарантирует наиболее полную зарядку и максимальный
Параметры зарядки выбираются устройством автоматически в зависимости

При этом большинство параметров может быть изменено пользователем.
При  подключении  внешнего  термодатчика  TS-AN1,  закрепленного  на  корпусе  АКБ,

для
кислотных аккумуляторов автоматически включается функция температурной компенсации
напряжения   заряда.   Это   позволяет   значительно   увеличить   срок   службы   батареи.
Параметры  температурной  компенсации  могут  быть  изменены  пользователем.  Для  всех

видов  Li-ion  АКБ  включается  функция контроля  диапазона  температур,  допустимого  для
зарядки. Термодатчик приобретается отдельно.

Максимальный  ток  зарядки
зарядного устройства, индикация стадии зарядки, срабатывания защиты и отключения АКБ.

3,5А.  Имеется  защита  от  короткого  замыкания  на  выходе

Имеется возможность локально, удаленно или по расписанию запускать тест АКБ с целью
диагностировать состояние батареи и своевременно принять решение о необходимости ее

замены.
При пропадании сети происходит автоматический переход на питание от АКБ.

В процессе

работы  от  батареи  производится контроль  напряжения  на  ее  клеммах,
определенного напряжения
переходит  в  режим  микромощного  потребления.  При  последующем  появлении  сетевого

при  разряде  до
(зависит от типа АКБ) происходит отключение нагрузки и ИБП

напряжения
При  наличии  напряжения  в  сети  допускается  «горячая»  замена  АКБ  без  выключения

сразу же возобновляется питание нагрузки и
начинается зарядка АКБ.

нагрузки, а также обеспечивается «холодный» старт от АКБ при отсутствии напряжения в
сети.

При  работе  от  батареи  имеется  защита  ИБП  от  перегрузки  и  короткого  замыкания  по
выходу, срабатывание защиты индицируется светодиодом. При возникновении перегрузки
ИБП отключится через время 1..8с в зависимости от степени перегрузки. ИБП IP7 способен
кратковременно  (не  более  1с)  выдать  мощность
обеспечения   необходимого   стартового   тока   зарядки   входных   емкостей   импульсных
источников питания нагрузки.

в  ≈1,8  раз  больше  максимальной
для

ИБП  имеет  принудительное  охлаждение  при  помощи  встроенного  вентилятора,  скорость
вращения которого зависит от температуры компонентов схемы. Имеется тепловая защита

на случай выхода вентилятора из строя или его недостаточной производительности.
ИБП  имеет  кнопку  и  светодиодную  индикацию  включения  нагрузки,  а  также  индикацию

работы от АКБ.
Имеется разъем расширения EXT для подключения внешнего совместимого оборудования,

например, устройств мониторинга серий PING2 и PING3. При совместном использовании с
этим оборудованием появляются следующие возможности:

·

Дистанционное включение и выключение питания нагрузки, в том числе и перезагрузка
подключенного оборудования при пропадании пинга на заданные IP адреса

·

Дистанционный контроль наличия напряжения в сети 220В, что позволяет своевременно
зафиксировать факт перехода ИБП на резервное питание

·

Дистанционное измерение напряжения на клеммах АКБ, что позволяет контролировать
степень ее зарядки и прогнозировать оставшееся время автономной работы

·
Дистанционный запуск и остановка теста АКБ
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
4
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

Разъем EXT также обеспечивает питание подключенного совместимого оборудования.
Имеется разъем PGM для подключения ИБП к последовательному порту компьютера при

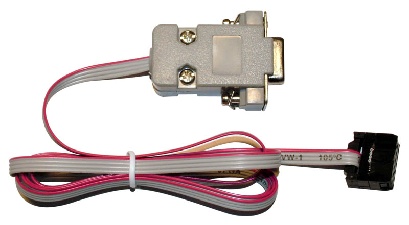

помощи  специального  шнура  PGM-RS232  (поставляется  отдельно).  Это  позволяет  при
помощи любой терминальной программы контролировать состояние устройства, изменять

настройки, а также обновлять встроенное ПО (firmware).
2
Внешний вид,
разъемы и индикация

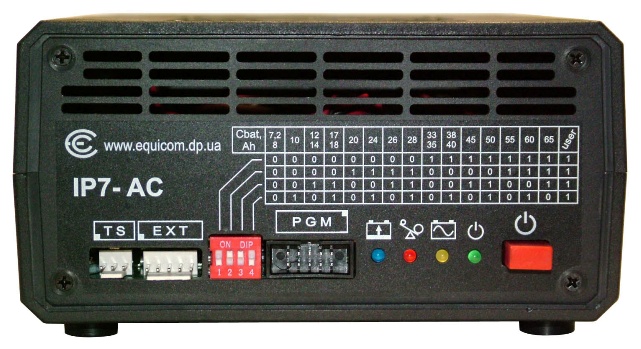

Расположение  элементов  на  передней  и  задней  панели  ИБП  показано  на  рис.
Внешний вид устройства может отличаться от приведенных изображений.

1  и
2.

На  передней  панели  находятся:  кнопка  включения  нагрузки,  светодиодные  индикаторы
зарядки  АКБ  (синий),  перегрузки  или  неудовлетворительного  состояния  АКБ  (красный),
работы от АКБ (желтый) и включения нагрузки (зеленый), переключатели выбора емкости

АКБ,  разъем  TS  для  подключения  внешнего  термодатчика,  разъем  расширения  EXT
разъем  программирования  PGM

и
(расположение  1-го  контакта  разъемов  обозначено  на

корпусе устройства).
На  задней  панели  имеется  входной  разъем  IEC

60320  C14  для  подключения  сетевого
шнура,  две  выходные  розетки
выходными   розетками   расположена   табличка   с   указанием   максимальной   выходной
мощности и

IEC
60320  C13  и  клеммники  для  подключения  АКБ.  Над
условным изображением формы выходного напряжения (как показано в таблице
на стр.3).
разъем
разъем
  выбор
разъем  индикация
индикация
 индикация
индикация

кнопка
включения

внешнего
термодатчика

EXT
емкости
PGM

  зарядки
     АКБ

перегрузки и    работы
 состояния АКБ

включения
 от АКБ

АКБ
нагрузки
нагрузки




Рис. 1
Передняя панель

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

5
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom
вход питания
выходы

клеммники для
                            подключения АКБ

220В

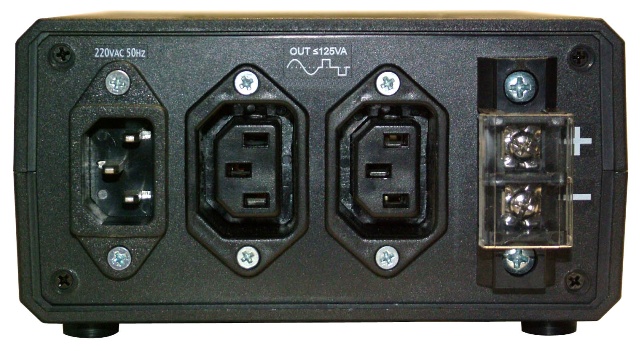

Рис. 2
Задняя панель

В  следующих  таблицах
работы устройства:

описана  работа  светодиодов  индикации  в  различных  режимах
Источник
Состояние АКБ
Синий светодиод «Зарядка АКБ»
энергии

Зарядка, стадия BULK
Зарядка, стадия ABSORPTION
Зарядка, стадия FLOAT
Зарядка, стадия FLOAT,

Короткие одиночные вспышки, период 1с
Короткие двойные вспышки, период 1,25с
Светится непрерывно

Светится, при этом
мерцает каждые 2,5с

наступившая по таймауту
Зарядка, стадия FLOAT в режиме
OVERCOLD (для всех видов

Плавно изменяемая яркость с периодом 2,5с

Li-ion АКБ)
Зарядка малым током в режиме

Сеть

OVERCOLD (для всех видов
Li-ion АКБ)
Пауза зарядки в режиме

Одиночные вспышки с плавным затуханием, период 1,3с

OVERHEAT (для всех типов
Li-ion АКБ)

Плавно изменяемая яркость с периодом 1с

Зарядка, стадия REST
Батарея отключена
К/З выхода зарядного устройства
Норма
Критически разряжена (на грани
отключения)

Светится, при этом гаснет на 0,5с каждые 3с
Медленно мигает, период 2,5с
Быстро мигает, частота 20Гц
Выключен

Светится непрерывно
Мигает 4 раза с периодом 1,5с, после чего следует

АКБ
Разряжена до напряжения Uoff
полное выключение ИБП
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
6
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
Источник
Условие
Желтый светодиод «Работа от АКБ»
энергии

Обычная работа
Запущен тест АКБ

Выключен
Постоянно мигает с периодом 1с, скважность 2
Вспыхивает несколько раз с периодом 0,3с, скважность 2, после

Сеть
Завершен тест АКБ

чего гаснет. Количество вспышек зависит от причины завершения
теста, см. раздел 6.2

АКБ
Всегда
Светится непрерывно
Источник
Условие
Красный светодиод «Перегрузка»
энергии

АКБ в норме, либо тест АКБ не
производился

Выключен
Сеть

Состояние АКБ не
удовлетворительное по

Светится непрерывно

результату последнего теста
Норма
Перегрузка выхода

Выключен
Светится непрерывно
Быстро мигает (частота 20Гц) в течение 3с, после чего

АКБ
К/З выхода

следует попытка снова включить выходное напряжение
Мигает 3с с частотой ≈7Гц, после чего следует полное
выключение ИБП

Перегрев ИБП
Состояние нагрузки

Зеленый светодиод «Включение нагрузки»
Светится непрерывно
Выключен

Включена
Выключена

3
Подключение устройства
3.1
Подключение питания и нагрузки

ИБП   подключается   к   сети   при   помощи   стандартного   шнура   «сеть-компьютер»   с
заземляющим контактом.

Для подключения нагрузки к выходу ИБП используйте шнур «UPS-компьютер» (рис. 3) или
переходник  «UPS-розетка»  (рис.  4),  к которому  оборудование  должно  подключаться  при

помощи штепсельной вилки с заземляющим контактом.
Все шнуры и переходники

не входят в комплект ИБП и приобретаются отдельно.

Рис. 3
 Сетевой шнур «UPS-компьютер»

Рис. 4

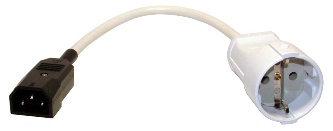

Переходник «UPS-розетка»

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

7
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

Выходные розетки на задней панели ИБП соединены параллельно, но в противоположной
полярности.  Поскольку  устройства  IP7-DC  и  IP7-ACDC  выдают  на  выход  постоянное
напряжение,    необходимо    учитывать,    что    для    некоторых    моделей    подключаемого
оборудования    имеет    значение    полярность    входного    напряжения.    Поэтому,    если
оборудование  не  включается,  попробуйте  изменить  полярность  подключения  сетевого
шнура  на  выходе  путем  переключения  в  другую  выходную  розетку  (либо  переверните
штепсельную вилку, если она подключена к переходнику «UPS-розетка»).

3.2
Подключение аккумулятора

Внимание!
полярность,
полярности ИБП выходит из строя.

При  подключении  аккумулятора  к  ИБП  необходимо  соблюдать  правильную
которая
обозначена  на  корпусе  устройства  возле  клеммников.
При  ошибке

Аккумулятор необходимо подключать к ИБП проводами минимально возможной длины.
мощности нагрузки до 80Вт сечение проводов должно быть не менее 2,5 мм2, при большей
мощности не менее 4 мм2.
разной  емкости  имеют  разную  конструкцию  клемм.  При  покупке  ИБП  можно  заказать
провода под конкретный тип аккумулятора, пример – рис. 5. Рекомендуется использовать

При
Провода не входят в комплект поставки, потому что аккумуляторы
провода производства Equicom.

Рис. 5

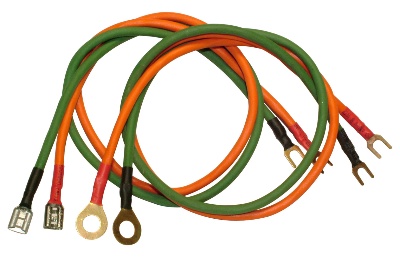

Провода для подключения АКБ

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
8
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
3.3
Разъем PGM, подключение к компьютеру

ИБП подключается к последовательному порту компьютера при помощи шнура
(рис. 6), который включается в разъем PGM (шнур поставляется отдельно). Используйте для
этого  только  специальный  шнур,  который  содержит  преобразователь  уровней  сигналов

PGM-RS232

TTL <–> RS-232. Настройки порта RS232 описаны в разделе 9.
Назначение контактов разъема PGM приведено в следующей таблице:

№ контакта
Сигнал

1
2
3
4
5
6
7
8

MOSI*
MISO*

SCK*
RX (TTL уровень)
TX (TTL уровень)

GND

+5В
-RESET*

9
10

GND
*
- данные сигналы являются технологическими и не используются в работе устройства

Рис. 6
PGM-RS232

Шнур
4
Описание работы

При подключении ИБП к сети начинается зарядка АКБ независимо от положения кнопки
включения нагрузки.

При нажатии кнопки включается выходное напряжение ИБП, причем это возможно как
сети  без  АКБ,  так  и  от  АКБ  при  отсутствии  напряжения  в  сети
Включение  выходного  напряжения  индицируется  зеленым  светодиодом.  Для  запуска  от
батареи необходимо, чтобы напряжение на ее клеммах было не менее, чем на 0,5В выше

от
(«холодный»  старт).

Uoff (но не меньше 9В), исключение –

напряжения отключения
минимальное  напряжение  включения  всегда  12,3В.  При  отсутствии  напряжения  в  сети
батарею необходимо подключать при отжатой кнопке включения нагрузки, включать кнопку

LiFePO4 АКБ, для которой

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

9
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

можно только после надежного присоединения проводов к клеммникам ИБП и к клеммам
АКБ.

При наличии напряжения в сети разрешается заменять АКБ, не отключая кнопку («горячая»
замена). Состояние отключения АКБ индицируется медленным миганием синего светодиода

«зарядка» (с периодом 2,5с).
ИБП имеет защиту встроенного зарядного устройства от короткого замыкания на выходе,

либо от подключения неисправной батареи.
быстро  мигает  (с  частотой  20Гц).

При срабатывании защиты синий светодиод
Нормальная  работа  ИБП  автоматически  возобновится

после устранения причины срабатывания защиты.
При   исчезновении   напряжения   в   сети,   либо   при   его   понижении   ниже   порога

170В
(настраиваемый  параметр),  происходит  переключение  на  питание  нагрузки  от  АКБ.  Для
обратного переключения имеется гистерезис 6В. При этом зарядка АКБ при отключенной

нагрузке может работать и при меньшем напряжении в сети.
При  работе  от  батареи  постоянно  контролируется  напряжение  на  ее

клеммах  (падение

напряжения  на  проводах  не   учитывается).  Имеется  индикация  критического  разряда
батареи: при понижении напряжения на ее клеммах до значения Uoff + 0,5В (для LiFePO4

АКБ  не  менее  12В)
разряде АКБ до напряжения

синий  светодиод  «зарядка»  начинает  непрерывно  светиться.  При
Uoff (настраиваемый параметр) светодиод мигает 4 раза с

периодом 1,5с, после чего происходит отключение нагрузки и совместимого оборудования,
подключенного  к  разъему  EXT.
устройство не реагирует. Потребляемый от АКБ ток после отключения не превышает 0,1 мА.

На  кратковременные  провалы  напряжения  ниже  Uoff

При последующем появлении сетевого напряжения автоматически возобновляется питание
нагрузки и

начинается зарядка АКБ.

ИБП имеет защиту от перегрузки по выходу при работе от АКБ и светодиодную индикацию
перегрузки. При возникновении перегрузки ИБП отключится через время 1..8с в зависимости

от    степени    перегрузки,    непосредственно    перед    отключением    красный    светодиод
«перегрузка»  мигнет  10  раз  с  частотой  4Гц.  Для  повторного  включения  нагрузки  после
срабатывания защиты необходимо отключить кнопку, устранить причину перегрузки и снова
включить  кнопку.  При  подаче  сетевого  напряжения  на  вход  ИБП  включение  нагрузки

произойдет автоматически.
При  работе  от  батареи

ИБП  имеет  защиту  от  короткого  замыкания  или  критической
перегрузки  по  выходу,  в  этом  случае
индицируется быстрым миганием светодиода «перегрузка» в течение 3с (с частотой 20Гц).

срабатывание  защиты  происходит  немедленно  и

Затем   после   небольшой   задержки   производится   попытка   снова   включить   выходное
напряжение.  Если  причина  замыкания

или  перегрузки  не  устранена,  защита  сработает
повторно.

Замечание1
Если при работе от АКБ с нагрузкой большой мощности требуется отключить выходное напряжение

(например, для перезагрузки подключенного оборудования), то повторное включение рекомендуется
производить не менее, чем через 20с, иначе в момент

старта возможно срабатывание защиты от

критической перегрузки.
Замечание2

Возможно  срабатывание  защиты  от  критической  перегрузки  при  «холодном»  старте  с  нагрузкой
большой  мощности,  если  используется  АКБ  с  высоким  внутренним  сопротивлением  (например,
вследствие сульфатации пластин кислотных АКБ) или с низким уровнем заряда.

Внимание! ИБП не имеет защиты от короткого замыкания на выходе при работе от сети,
оно приводит к  перегоранию плавких предохранителей внутри устройства.

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
10
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

Во всех режимах работы ИБП имеет принудительное охлаждение при помощи встроенного
вентилятора, скорость вращения которого зависит от температуры компонентов схемы. В
режиме работы от  АКБ имеется защита  от критического перегрева, которая сработает в
случае  выхода  вентилятора  из  строя  или  его  недостаточной  производительности.  При
срабатывании  тепловой  защиты  красный светодиод  «перегрузка»  мигает  в  течение  3с с

частотой около 7Гц, после чего происходит полное выключение устройства.
При эксплуатации ИБП необходимо обязательно соблюдать следующие правила:

·

Не закрывать вентиляционные отверстия в корпусе устройства. Обеспечить не менее
5см свободного пространства над вентилятором для нормального воздухообмена.

·

Не производить много раз подряд циклы выключения/включения нагрузки, поскольку при
старте   возможно   потребление   нагрузкой   большого   тока,   что   может   привести   к
чрезмерному нагреву компонентов схемы ИБП (в том числе и при работе от сети 220В).
Это относится и к дистанционному управлению питанием нагрузки при помощи сигнала

Ucontrol на
Максимальная мощность нагрузки нормируется для температуры окружающей среды не

разъеме EXT.
·

более  30ºC.  При  повышении  температуры  до  45ºC  встроенный  вентилятор  может  не
справляться   с   охлаждением   устройства,   поэтому   необходимо   линейно   снижать

максимальную  мощность  нагрузки  до  2/3  максимального  значения.  При  температуре
выше 45ºC работоспособность устройства не гарантируется.

ИБП  рассчитан  на  длительную  непрерывную  работу  при  условии  соблюдения  правил
эксплуатации.

5
Зарядка АКБ
5.1
Допустимые типы АКБ

ИБП рассчитан на эксплуатацию со следующими типами АКБ:
1)
2)

Свинцово-кислотные любых конструкций (AGM, гелевые, наливные) напряжением 12В
LiFePO4   4S
максимальное напряжение заряда 3,65В на элемент или 14,6В на батарею)

(номинальное   напряжение   3,2В   на   элемент   или   12,8В   на   батарею,
3)

Li-ion  3S  (номинальное  напряжение  3,6-3,7В  на  элемент  или  10,8-11,1В  на  батарею,
максимальное  напряжение  заряда  4,2В  на  элемент  или  12,6В  на  батарею)  –  сюда
относятся   LiCoO2,   LiMn2O4,   LiNiMnCoO2,   LiNiCoAlO2   АКБ.

Доступно   только   в

устройствах аппаратной версии v5.
Если в тексте упоминаются «все виды Li-ion АКБ», то имеются в виду все АКБ типов (2) и (3).

Емкость АКБ должна быть не менее 7Ач. Все параметры зарядки по умолчанию
для большинства типов перечисленных АКБ, при этом имеется возможность их изменения

подходят
пользователем для более точной настройки под конкретные условия.
5.2
Выбор типа АКБ

Прежде, чем подключить АКБ, необходимо правильно выбрать ее
требования может привести к повреждению АКБ или значительному сокращению срока ее

тип. Несоблюдение этого

службы. Заводская настройка по умолчанию – кислотный тип АКБ.
Изменить тип АКБ можно двумя способами.

·
При помощи
меню настроек
пункт 0.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

11
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom
·

Без входа в меню настроек. Для этого надо отключить ИБП от сети, выключить кнопку
включения  нагрузки.  Установить  перемычку  на  контакты  1-2  разъема  PGM  (на  рис.7
обведено красным).

Рис. 7
Установка перемычки для изменения типа АКБ

Установить переключатели для нужного типа АКБ:
все выкл – кислотный

любой из 3-4 вкл – LiFePO4
любой из 1-2 вкл – Li-ion (сработает только для аппаратной версии v5)

Включить ИБП в сеть. Если изменение типа АКБ прошло успешно, будет периодически
мигать красным светодиодом:

1 раз – кислотный
2 раза – LiFePO4

3 раза – Li-ion
При этом все настройки будут сброшены к заводским. Отключить ИБП от сети, снять

перемычку.
5.3
Алгоритм зарядки

Алгоритм зарядки, уровни напряжений и токов зависят от выбранного типа АКБ (см. таблицу
в  разделе  «Настройка  параметров»).  В  общем  случае  используется
метод  зарядки.  Он  представляет    собой  комбинацию  трехступенчатого  метода  BULK  -

четырехступенчатый

ABSORPTION - FLOAT и последующей стадии отдыха REST (рис. 8).
1 – основная стадия накопления заряда (BULK). Производится зарядка постоянным током

I charge max

(зависит от типа и емкости АКБ, максимальное значение 3,5А) до тех пор, пока
напряжение  на  клеммах  АКБ  не  повысится  до  значения  U  charge  max  (изменяемый
параметр
). Синий светодиод мигает короткими одиночными вспышками.

2  –  стадия  абсорбции  (ABSORPTION).  Напряжение  на  клеммах  АКБ  поддерживается  на
постоянном уровне U charge max до тех пор, пока зарядный ток не понизится до значения

I absorption end (для кислотных  АКБ – 0,02C, для всех видов Li-ion  АКБ – 0,04C). Синий

светодиод мигает двойными вспышками. По окончании этой стадии батарею можно считать
полностью заряженной.

Однако   возможна   ситуация,   когда   ток   заряда   не   может   понизиться   до   значения
I  absorption  end  в  течение  продолжительного  времени.  Причиной  может  быть состояние

батареи, либо подключенная параллельно ее клеммам дополнительная нагрузка. Поэтому,
чтобы избежать длительного

нахождения АКБ под напряжением U charge max, существует
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
12
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

время   Max.   absorption   time   (изменяемый   параметр),   по   истечении   которого   стадия
ABSORPTION будет завершена по таймауту, даже если ток не достаточно понизился.

Внимание!  Для  правильной  работы  алгоритма  зарядки  параллельно  клеммам  АКБ  не
должна быть подключена никакая нагрузка. Если требуется подключить сторонний датчик
напряжения, его сопротивление должно быть не меньше 5кОм.

I charge max
U charge max
Зарядный ток
U charge float
Напряжение на АКБ
U rest end
I absorption end
Время
Стадия 1

Стадия 2
ABSORPTION

Стадия 3
Стадия 4
BULK
FLOAT
REST

Рис. 8
четырехступенчатой зарядки АКБ

Стадии

3  –  стадия  буферного  заряда  (FLOAT).  Напряжение  на  клеммах  АКБ  понижается  до
значения  U  charge  float  (изменяемый  параметр)  и  остается  таким  в  течение  времени

Max.  float  time  (изменяемый  параметр).  Как  правило,  еще  до  истечения  этого  времени

зарядный ток естественным образом снижается практически до нуля, и зарядное устройство
работает   в   режиме   компенсации  тока  саморазряда   АКБ.   Синий   светодиод  светится
непрерывно.

Если  переход  из  стадии  ABSORPTION  произошел  по  таймауту,  светодиод

кратковременно мерцает каждые 2,5с.
4 – стадия отдыха (REST). Зарядка АКБ прекращается на время Max. rest time (изменяемый

параметр,  по  умолчанию  20
каждые 3с. Если истекло время Max. rest time, либо напряжение на клеммах АКБ понизилось
до уровня U rest end (изменяемый параметр), цикл зарядки запускается с самого начала.

дней).  Синий  светодиод  светится,  при  этом  гаснет  на  0,5с

Имеется возможность отключить стадию REST в настройках ИБП. В этом случае зарядка
становится трехступенчатой, и после наступления стадии FLOAT она

будет продолжаться

бесконечно долго.
Кроме того, имеется возможность принудительно включить двухступенчатый метод зарядки

(только
для  АКБ  #15),  когда  максимальное  напряжение  зарядки  на  стадии  BULK  равно

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

13
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

U  charge  float.
U charge float. Момент включения индикации стадии FLOAT (непрерывное свечение синего

bat#15:
U  charge  max  =
Для  этого  необходимо  установить  в  настройках
светодиода)   в   этом   случае   будет   чисто   условный,   он   соответствует   току   зарядки
bat#15 I absorption end, установленному в настройках.

В начале каждого цикла зарядки ИБП пытается определить текущий
если  он  достаточно  высокий,  сразу  запускается  стадия  зарядки  FLOAT.  В  дальнейшем
уровень заряда уточняется, и в определенных случаях возможен переход к стадии BULK.

уровень заряда АКБ, и

Замечание 1
Практически во всех  типах  Li-ion АКБ имеется плата BMS (Battery Management System), которая
защищает  элементы  батареи  от  перезаряда,  тем  самым  активно  влияя  на  процесс  зарядки.  В

алгоритме зарядки IP7 учтены особенности работы известных типов BMS, в связи с чем в некоторых
случаях зарядка может начинаться со стадии  FLOAT с последующим переходом к стадии BULK.
Также, в некоторых случаях может отсутствовать стадия ABSORPTION (будет происходить прямой

переход BULK –> FLOAT).
Замечание 2

Долго хранившийся  без подзарядки кислотный
брать заряд», т.е. напряжение на его клеммах быстро вырастает до максимального значения при
малом  зарядном  токе.  Затем  ток  зарядки  постепенно  растет,  а  напряжение  уменьшается  до

аккумулятор в начале зарядного цикла может «не

некоторого  значения,  и  только  после  этого  процесс  зарядки  продолжается  в  обычном  режиме.
Следовательно, при подключении такого
ABSORPTION –> BULK –> ABSORPTION –> FLOAT или  BULK –> ABSORPTION –> FLOAT –> BULK –>

аккумулятора возможны переходы между стадиями BULK –>

ABSORPTION –> FLOAT, что является нормальным явлением.
Замечание 3

Если  наблюдаются  постоянные  беспорядочные  переходы  между  стадиями  зарядки,  это  может
говорить о выходе АКБ из строя (значительная сульфатация пластин кислотной АКБ, увеличение
внутреннего  сопротивления,  потеря  емкости).  Либо  это  может  быть  следствием  работы  BMS  по

неизвестному ранее алгоритму (для всех видов Li-ion АКБ).

Для  всех  видов  Li-ion  АКБ  согласно  спецификациям  производителей
требуется.

стадия  FLOAT  не
Но с другой стороны, она не наносит вреда батарее при правильном выборе

напряжения  U  charge  float.  Поэтому,  с  учетом  особенностей  работы  BMS,  в  алгоритме
зарядки всех

Li-ion АКБ стадия FLOAT также есть.
5.4
Выбор емкости АКБ

Прежде,  чем  подключить  аккумулятор,  необходимо  выбрать  его  емкость  при  помощи
переключателей  на  передней  панели  ИБП.  Всего  имеется  16  возможных  комбинаций,
которым соответствуют номера АКБ #0
заранее предопределенные емкости АКБ от 7 до 65Ач (см. таблицу на передней панели
устройства,   рис.1).   АКБ   #15   отличается   от   остальных,   он   обозначен   как   «user»
(пользовательский), и все его параметры зарядки доступны для изменения пользователем.
По умолчанию они соответствуют емкости АКБ 80Ач.

#15. Первым 15 номерам (#0
#14) соответствуют

Для всех емкостей АКБ по умолчанию используется трехступенчатый метод + стадия REST,
и в соответствии с выбранной емкостью ИБП автоматически устанавливает максимальный

ток зарядки и ток перехода ABSORPTION –> FLOAT.
В таблице положение переключателей обозначено: «0» – вниз, «1» – вверх.

Если   используется   батарея,   емкость  которой   не   обозначена   в   таблице,   выбирайте
ближайшее подходящее значение емкости (не принципиально, в какую сторону оно будет
отличаться).

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
14
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

Внимание!  Некорректная  установка  емкости  батареи  может  вывести  ее  из  строя  или
значительно сократить срок службы.

5.5
Разъем TS и использование внешнего термодатчика

На   передней   панели   устройства   имеется   разъем   TS   для   подключения   внешнего
термодатчика TS-AN1 (поставляется отдельно). Назначение контактов разъема:

№ контакта
Сигнал

1
2
3

+5В
Вход
GND

Термодатчик должен быть закреплен на корпусе АКБ, например, при помощи двустороннего
скотча. При подключении термодатчика ИБП автоматически обнаруживает его и активирует

дополнительные функции в зависимости от установленного типа АКБ.
Если датчик не подключен, ИБП считает, что температура АКБ равна 25ºC.

Термодатчик работает в диапазоне температур -40..+60ºC. Если температура датчика ниже
-45ºC, ИБП считает, что термодатчик не подключен.

5.5.1
Все зарядные напряжения для кислотных АКБ нормируются производителями, как правило,

Температурная компенсация для кислотных АКБ

для температуры 25ºC. В реальных условиях эксплуатации температура АКБ отличается от
25ºC,  причем  она  может  повышаться  в  процессе  зарядки  вследствие  электрохимических
реакций, протекающих внутри батареи. В этом случае необходимо вводить температурную
компенсацию –
перезаряда  АКБ,  и  наоборот,  повышать  напряжение  при  снижении  температуры,  чтобы
обеспечить полный заряд. Без принятия данных мер срок службы АКБ будет значительно
ниже, чем заявлено производителем.

понижать напряжение заряда при росте температуры, чтобы не допустить

При подключении внешнего термодатчика включается функция температурной компенсации.
Рекомендуемые  значения  напряжения  компенсации  –  от  20мВ/ºC  при буферном  режиме

работы  АКБ  до  30мВ/ºC  при  циклическом  режиме.  Это  настраиваемый  параметр,  по
умолчанию он равен 20мВ/ºC. Компенсация линейная, действует в диапазоне температур
-20..+50ºC,  за  его  пределами  напряжение  достигает  граничного  значения  и  больше  не

зависит от температуры.
Настоятельно рекомендуется использовать термодатчик, если ИБП с кислотной батареей

эксплуатируется в условиях, когда окружающая температура может значительно отличаться
от 25ºC.

5.5.2
Все  виды  Li-ion  АКБ  можно  заряжать  стандартным  способом  в  диапазоне  температур

Контроль допустимого диапазона температур для всех видов Li-ion АКБ

0..+45ºC, при этом температурная компенсация не требуется. При подключении внешнего
термодатчика  включается  функция  контроля  диапазона  температур,  допустимого  для

зарядки (реализовано начиная с firmware v5.01).
Если температура АКБ становится выше +45ºC, активируется режим OVERHEAT. При этом

текущий режим зарядки приостанавливается (кроме режима REST), зарядный ток снижается
до  нуля.  После  охлаждения  АКБ  до  температуры  ниже  +45ºC

текущий  режим  зарядки

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

15
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

возобновляется.  Режим  OVERHEAT  индицируется  быстрым  плавным  миганием  синего
светодиода.

Если температура АКБ становится
всех режимов зарядки, кроме REST, максимальный зарядный ток понижается до значения

ниже 0ºC, активируется режим OVERCOLD. При этом
для

0,02C (кроме АКБ #15, для которой устанавливается ток [I absorption end]/2). Данный режим
индицируется одиночными вспышками синего светодиода с плавным затуханием. Если в

этом
состоянии
напряжение
на
клеммах
АКБ
вырастает
до
значения
U  charge  float,  происходит  переход  в  режим  FLOAT,  который  индицируется  медленным

плавным миганием синего светодиода. При последующем повышении температуры выше
0ºC возобновляется обычная работа зарядного устройства.

Настоятельно рекомендуется использовать термодатчик, если ИБП с любой Li-ion батареей
эксплуатируется в условиях, когда окружающая температура может выходить за пределы
диапазона 0..+45ºC.

6
Режим тестирования АКБ

Данный  режим  предназначен  для  диагностики  состояния  АКБ.  Принцип  тестирования
следующий: в процессе нормальной работы от сети ИБП принудительно переключается на

питание подключенного к нему оборудования от АКБ на время Max. test time (изменяемый
параметр
, по умолчанию 30с). Если в течение этого времени напряжение на клеммах АКБ

понизится   до   значения   U   test   end   (изменяемый   параметр,
тестирование

зависит   от   типа   АКБ),
состояние

немедленно
прекращается
и
АКБ
считается

неудовлетворительным.  В  противном  случае  состояние  АКБ  считается  нормальным  и
тестирование завершается по окончании времени Max. test time.

Безусловно, такой алгоритм анализа является очень упрощенным и не позволяет сделать
однозначный вывод о качестве батареи. Поэтому у пользователя всегда есть возможность в
процессе тестирования удаленно контролировать напряжение на клеммах АКБ при помощи
подключенного к ИБП устройства мониторинга. Зная мощность своей нагрузки и типичный

для  нее  характер  зависимости  напряжения  на  клеммах  АКБ  от  времени,  пользователь
может самостоятельно реализовать более сложные алгоритмы анализа.

6.1
Запуск теста
Для запуска теста АКБ должны выполняться следующие условия:

·
·
·
·

ИБП подключен к сети
к ИБП подключена батарея, и текущая стадия ее зарядки не ниже ABSORPTION
для всех видов Li-ion АКБ: не активен режим OVERCOLD или OVERHEAT
выходное напряжение включено кнопкой включения нагрузки

·
на входе Ucontrol на разъеме EXT присутствует уровень логической 1

В процессе работы теста на выходе Power Sensor на разъеме EXT постоянно присутствуют
импульсы  с  периодом  1с  и  скважностью  2  (при  наличии  внешнего  подтягивающего
резистора   с   выхода   Power   Sensor   на   линию   положительного   питания,   именно   так

происходит  при  подключении  к  разъему  EXT  устройства  мониторинга  PING2  или  PING3,
которое   позволяет   по   данному   признаку   удаленно   определить,   что   тест   запущен).

Синхронно с этими импульсами мигает желтый светодиод на передней панели устройства.
Тест может быть запущен несколькими способами.

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
16
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

6.1.1
Пункт 3 служебного меню запускает тест АКБ, при этом на экране отображается страница

Локальный запуск вручную из служебного меню
состояния устройства с информацией о текущем процессе теста.

6.1.2
Для запуска теста на вход Ucontrol необходимо подать последовательность отрицательных

Дистанционный запуск при помощи входа Ucontrol
импульсов, изображенную на рис. 9.
1
2
N
Ucontrol
t1
t2

Рис. 9
Последовательность импульсов на входе Ucontrol

Параметры импульсов:
Длительность импульса t1 = 100..200мс

Интервал между импульсами t2
Количество импульсов N = 7

= 100..200мс

Если выполняются все условия, необходимые для запуска теста, он будет запущен. Иначе
последовательность импульсов будет проигнорирована.

6.1.3
Если в настройках устройства включена опция Test at startup, то при работе от сети, если

Автоматический запуск при включении нагрузки

через 15с после каждого включения нагрузки кнопкой выполняются все условия для запуска
теста, он будет запущен.

6.1.4
Запуск по расписанию

Если в настройках устройства включена опция Test after  rest stage, то каждый раз после
завершения стадии зарядки REST, вызванного окончанием времени Max. rest time, будет
запускаться   тест   АКБ.   Если   стадия   REST  была   завершена   по   причине   понижения
напряжения на клеммах АКБ до уровня U rest end, тест АКБ запущен не будет.

Если установить время Max. rest time равным нулю, то тест будет запускаться сразу после
окончания стадии FLOAT.

6.1.5
Каждый  раз  при  переходе  на  питание  от  АКБ  по  причине  пропадания  или  понижения

Фоновый тест

напряжения в сети производится так называемое фоновое тестирование АКБ. В течение
времени Max. test time после переключения на батарею контролируется напряжение на ее

клеммах  как  при  обычном  тесте  и  делается  вывод  о  состоянии  батареи.  Отличие  от
обычного теста в том, что фоновый тест не может быть прерван, поскольку нет напряжения
в сети, импульсы на выходе Power Sensor не формируются и желтый светодиод не мигает.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

17
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom
6.2
Завершение теста и его статус

Независимо   от   того,   как   был   запущен   тест,   он   может   быть   завершен   одним   из
перечисленных в следующей таблице способов (кроме фонового теста). В зависимости от
причины  завершения  теста  ему  присваивается  соответствующий  статус,  который  можно
увидеть  на  странице  состояния  устройства. Кроме  этого,  сразу  после  завершения  теста
(кроме  фонового,  и  только  при  наличии  напряжения  в  сети)  на  выходе  Power  Sensor
формируется  пакет  положительных  импульсов,
интервал между импульсами 150мс. Количество импульсов в пакете определяется статусом

длительность  каждого  импульса
150мс,

теста.   Таким   образом,   есть   возможность   получить   информацию   о   результате   теста
удаленно при помощи устройства мониторинга, подключенного к разъему EXT. Синхронно с
этими импульсами мигает желтый светодиод на передней панели устройства.

Количество
Причина завершения теста
Статус
импульсов

Закончилось время Max. test time
Напряжение на клеммах АКБ понизилось до U test end

passed

3
4

failed
aborted

Тест отменен локально путем нажатия клавиши SPACE, находясь на
странице состояния устройства
Тест отменен дистанционно при помощи последовательности

5

импульсов, поданной на вход Ucontrol. Параметры импульсов
аналогичны тем, которые используются для запуска теста (см. раздел

aborted
5

6.1.2) за исключением того, что количество импульсов N=5.
Выходное напряжение выключено кнопкой
Выходное напряжение выключено подачей уровня логического нуля на

aborted
aborted

5
5

вход Ucontrol
Во время теста пропало напряжение в сети или понизилось ниже

aborted
-

порога перехода на АКБ
Сработала защита от перегрузки
Сработала тепловая защита
Во время фонового теста появилось напряжение в сети

overload
overheat

6
7

aborted
-

Если  статус  теста  failed  (неудовлетворительное  состояние  АКБ),  то  в  дальнейшем  при
работе от сети красный светодиод «Перегрузка» будет непрерывно светиться.

Статус  теста  аннулируется  при  «горячей»  замене  батареи  (после  обнаружения  факта
отключения АКБ).

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
18
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
7
Разъем EXT и подключение совместимого оборудования
7.1
Разъем EXT

Разъем расширения EXT предназначен для подключения к ИБП различного совместимого
оборудования, например, устройств мониторинга серий PING2 и PING3. Для подключения
используйте  только  специальный  шнур  PING-EXT  (поставляется  отдельно).  Назначение
контактов разъема EXT

описано в следующей таблице:
№ контакта
Сигнал

Описание
Напряжение для питания подключаемого дополнительного оборудования
+9..18В не стабилизированное, максимальный ток 200мА. При работе от

сети присутствует всегда, независимо от положения кнопки включения
нагрузки. При работе от аккумулятора присутствует только при нажатой

1
+Uвых

кнопке. При разряде аккумулятора до напряжения Uoff отключается вместе
с нагрузкой ИБП.

Защита от к/з – плавкий предохранитель 250мА.

Выход  типа  «открытый  коллектор»  для
сети 220В. При наличии напряжения замкнут на землю, при его отсутствии

контроля  наличия  напряжения  в

находится в высокоомном состоянии.
Во  время  теста  АКБ  на  выходе  присутствуют  импульсы  с  периодом  1с  и

2
Power Sensor

скважностью 2 (при наличии внешнего подтягивающего резистора на линию
положительного питания).

После завершения теста АКБ на выходе формируется пакет импульсов, см.
раздел 6.2

3
GND

Общий провод
Вход управления питанием нагрузки, совместим с выходами TTL и LVTTL

уровней.  При  подаче  уровня  логического  0  (или  замыкании  на  землю)
нагрузка   выключена,   при   подаче   логической   1   включена.   Вход   имеет

подтягивающий    резистор,    подключенный    к    внутреннему    источнику
напряжения  +3,3В,  поэтому  при  неподключенном  входе  напряжение  на

нагрузке включено.
См. Замечание1 на стр. 10

4
Ucontrol
по поводу перезагрузки оборудования с большой

потребляемой мощностью.
Вход также предназначен для запуска и остановки теста АКБ подачей

последовательности импульсов, см. разделы
Аналоговый выход, предназначенный для измерения напряжения на

6.1.2
и
6.2

клеммах аккумулятора. Внутри IP7 находится делитель напряжения
аккумулятора, откалиброванный таким образом, что при напряжении на

5
Uak
клеммах АКБ +17В напряжение на выходе Uak равно +3,3В.

Подключенное  оборудование  получает  питание  от  ИБП  через  контакт  1  разъема  EXT,
поэтому дополнительная подача питания не требуется.

Неизбежна некоторая ошибка при измерении напряжения на АКБ при помощи контакта 5 разъема
EXT,  обусловленная  двумя  факторами:  1)  падение  напряжения  на  проводах  АКБ;
напряжения на общем проводе шнура PING-EXT, возникающее из-за того, что ток, потребляемый

  2)  падение
подключенным оборудованием, течет по этому же проводу.

Внимание!
Любые  подключения  к  разъему  EXT  разрешается  производить  только  при  отключенной

кнопке   включения   нагрузки   и   отключенном   от   сети   устройстве.   Если   какое-либо
оборудование   (например,   устройство

PING3)   будет   подключено   к   разъему   ЕХТ   и
одновременно какие-то внешние линии от

PING3 будут подключены к питаемому от ИБП

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

19
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

коммутатору – обязательно подключайте
с заземляющим контактом.

коммутатор к ИБП стандартным сетевым кабелем
7.2
Использование с устройствами PING3(-knock)

При подключении к разъему EXT устройства
управления   питанием   нагрузки,   запуска   и   остановки   теста   АКБ,
напряжения  в  сети  220В  и  измерения  напряжения  на  клеммах  АКБ.  Более  подробную
информацию  можно  получить  из  документации  к  аппаратной  части  и  встроенному  ПО

PING3(-knock)
становятся доступны функции
контроля   наличия
(firmware) устройств PING3(-knock).

7.2.1
Управление  питанием  нагрузки  производится  при  помощи  канала  управления  питанием

Управление питанием нагрузки

PWR2 устройства PING3(-knock). Необходимо установить для этого канала положительную
полярность  выходного  напряжения.  Доступны  все  режимы  работы  канала  PWR2,  в  том

числе и перезагрузка подключенного оборудования при пропадании пинга на заданные IP
адреса (режим Ping mode).

См. Замечание1 на стр. 10
мощностью.

по поводу перезагрузки оборудования с большой потребляемой

7.2.2
Для  запуска  и  остановки  теста  АКБ  на  выходе  канала  управления  питанием  PWR2

Запуск и остановка теста АКБ

устройства   PING3(-knock)   необходимо   сформировать   последовательности   импульсов,
параметры которых описаны в разделах 6.1.2 и 6.2. Устройство PING3(-knock) не может это
сделать    автономно,    поэтому    необходимо    командами    с    удаленного    компьютера

последовательно переводить канал PWR2 в режимы always ON и always OFF
на выходе нужной последовательности импульсов. Примеры скриптов для Windows и Linux,
выполняющих данное действие при помощи команд протокола SNMP, можно найти на сайте

для получения

www.equicom.ua
Для   канала   PWR2   необходимо   установить

положительную   полярность   выходного
напряжения, начальное состояние – режим always ON.

7.2.3
Вход Power Sensor устройства PING3(-knock) отображает факт наличия напряжения в сети

Контроль наличия напряжения в сети 220В
220В. Необходимо установить для этого входа отрицательную полярность входного сигнала.

7.2.4
Измерение напряжения на клеммах АКБ производится при помощи аналогового входа AN3

Измерение напряжения на клеммах АКБ

устройства PING3(-knock) (цифровая линия DG5, совмещенная с этим входом, обязательно
должна быть запрограммирована на ввод). Для получения значения напряжения в вольтах в

настройках входа AN3 необходимо задать такие коэффициенты:
Offset = 0

Multiplier = 17
Averaging = 20 (или

больше)

Для получения максимальной точности измерения необходимо произвести калибровку конкретного
экземпляра ИБП совместно с конкретным экземпляром устройства

PING3(-knock) по описанной ниже
методике.
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
20
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

Установите для аналогового входа AN3 следующие параметры:
O (offset) = 0

M (multiplier) = 1023
Averaging = 100

Отключите ИБП от сети, подключите к нему заряженный аккумулятор и включите кнопкой выходное
напряжение (нагрузка не должна быть подключена к выходу ИБП). Измерьте напряжение на клеммах
аккумулятора цифровым вольтметром, пусть оно равно U0. Через интерфейс PING3(-knock) получите
результат измерения, соответствующий данному напряжению, пусть он равен V0. Тогда уточненный
множитель M можно вычислить по формуле:

U
=
0
M
*
1023
V
0

Подставьте полученный множитель в функцию  пересчета для входа AN3, смещение O оставьте
равным 0. На этом калибровка закончена.

7.3
Использование с устройствами PING2(-knock) и PING2.1(-knock)

При  подключении  к  разъему  EXT  устройства  PING2(-knock)
функция
PING2.1(-knock) кроме того еще и функция
подробную информацию можно получить из документации к устройствам PING2(-knock).

становится  доступна  только
контроля  наличия  напряжения  в  сети  220В,  а  при  подключении  устройства

измерения напряжения на клеммах АКБ. Более

7.3.1
При  использовании  с  устройствами  PING2(-knock)  и  PING2.1(-knock)  выход  Power sensor

Контроль наличия напряжения в сети 220В
(контакт 2 разъема EXT) будет подключен к разряду данных DX0.

7.3.2
Обратите внимание на следующие особенности:

Измерение напряжения на клеммах АКБ
·

Функция  измерения  напряжения  на  клеммах  АКБ  не  будет  работать  с  обычными
устройствами PING2(-knock), у которых вход АЦП не подключен к контакту 5 разъема

EXT.  Эта  доработка  реализована  в  модификации  PING2.1(-knock),  соответствующая
маркировка присутствует только на наклейке с серийным номером на нижней стороне

корпуса.
При  подключении  к  ИБП  IP7  стандартный  вход  "АЦП"  PING2.1(-knock)  использовать

·

нельзя.
На PING2.1(-knock) контакт JP5 необходимо оставить свободным.

·

Напряжение  с  выхода  Uak  ИБП  подается  на  вход  АЦП  устройства  PING2.1(-knock).  Для
получения значения напряжения на клеммах
напряжение АЦП 5В и в файле конфигурации программы PingStat в секции <Temperature>

АКБ в вольтах необходимо установить опорное

задать такие коэффициенты:
B

=

0
0,1023

K =
Понятно,  что  название  секции  <Temperature>  в данном  случае  –  требование синтаксиса

файла конфигурации PingStat, на самом деле речь идет о напряжении.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

21
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

Для получения максимальной точности измерения необходимо произвести калибровку конкретного
экземпляра  ИБП совместно  с  конкретным  экземпляром  устройства  PING2.1  по  описанной  ниже

методике.
Отключите ИБП от сети, подключите к нему заряженный аккумулятор и включите кнопкой выходное

напряжение (нагрузка не должна быть подключена к выходу ИБП). Измерьте напряжение на клеммах
аккумулятора цифровым вольтметром и вычислите уточненное значение коэффициента K:

Kточный=Kтекущий*Uфактическое/Uрасчетное

где  Kтекущий
напряжение  на  аккумуляторе,  измеренное  вольтметром,

–  коэффициент  K,  заданный  в  настоящий  момент,  Uфактическое

–  фактическое
–  напряжение,  вычисленное

Uрасчетное
программой PingStat при текущем значении коэффициента K.

8
Время автономной работы

Время  автономной  работы  ИБП  зависит  от  емкости  аккумулятора,  уровня  его  заряда  и
потребляемой нагрузкой мощности. Зная эти параметры, приблизительное время работы

для полностью заряженного аккумулятора можно вычислить так:
1.

Находим мощность, потребляемую от аккумулятора. Для этого делим мощность нагрузки
на КПД ИБП, равный 0,86

для IP7-AC или 0,9 для остальных модификаций устройства.
2.

Находим  силу  тока,  потребляемого  от  аккумулятора.  Для  этого  потребляемую  от
аккумулятора мощность делим на 12В.

3.

Делим найденную силу тока в А на емкость аккумулятора в Ач, результат понимаем в
единицах C (C – емкость аккумулятора).

Рис. 10
Разрядные характеристики кислотной

АКБ
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
22
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom

Рис. 11
Разрядные характеристики LiFePO4 АКБ

4.

На графике разрядных характеристик аккумулятора находим кривую, соответствующую
полученному отношению (в качестве примера на

рис. 10 приведены типовые разрядные
– LiFePO4 АКБ). Ищем точку пересечения этой

характеристики кислотных АКБ, на рис. 11
кривой с горизонтальной линией, соответствующей напряжению отключения ИБП Uoff

(по умолчанию для кислотных АКБ 10,5В, для LiFePO4 АКБ 10,0В, на графиках показаны
красным цветом). Проводим из этой точки вертикаль к оси времени и получаем время

автономной работы ИБП.

Пример
Пусть емкость АКБ 45Ач, мощность нагрузки  120Вт,  устройство IP7-DC. Потребляемая от АКБ
мощность 120/0,9=133,3Вт; потребляемый от АКБ ток 133,3/12=11,1А. Делим силу тока на емкость
АКБ: 11,1/45≈0,25C. На графике определяем положение кривой для тока 0,25C и видим, что время

автономной работы будет: для кислотной АКБ около 3,5 часов, для LiFePO4 АКБ около 4 часов.
При расчетах необходимо учитывать следующее:
·

Разрядные характеристики приведены для температуры окружающей среды 25ºC. При
понижении   температуры   емкость   аккумулятора   падает.   Например,   для   кислотных

аккумуляторов при температуре -10ºC емкость падает до 50..70% от номинальной.
Емкость  аккумулятора  снижается  вследствие  естественного  старения.  На  скорость

·

снижения   емкости   влияет   множество   факторов:   качество   аккумулятора,   условия
хранения    и    эксплуатации    (рабочая    температура,    режим    заряда),    количество

проведенных циклов заряд/разряд и т.д.
Значение КПД ИБП приведено для полностью заряженного аккумулятора, оно снижается

·

по мере разрядки АКБ.
Потребляемая  нагрузкой  мощность  не  постоянна  и  зависит  от  режима  ее  работы.

·

Например, для Ethernet коммутаторов потребляемая мощность зависит от количества
задействованных портов и интенсивности обмена трафиком между ними. В технических
характеристиках    производитель    обычно    указывает    максимальную    потребляемую
мощность.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

23
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

Учитывая это, имеет смысл говорить только о приблизительной оценке времени автономной
работы ИБП.

9
Служебное меню, контроль состояния и конфигурирование устройства

Подключите ИБП к последовательному порту компьютера (см. подробности
работы со служебным меню может быть использована любая терминальная программа, в
которой  необходимо  указать  следующие  параметры  последовательного  порта:  скорость

на стр. 9). Для

потока –
битов – 1, управление потоком –
VT100, размер экрана не менее 80 столбцов х 24 строки, BackSpace

19200 бит/с, количество битов данных

– 8, четность – нет, количество стоповых
Xon/Xoff (19200 8N1 Xon/Xoff).

Установите тип терминала
Ctrl+H (код 08), Del

код 0x7F, локальное эхо – выключено.
После включения устройства на экран будет выведено основное меню:

IP7-** v*  firmware v.*.**
Copyright (c) 2015-2024, EQUICOM Production Group
www.equicom.ua

Main menu
Select item:
1 - Status
2 - Setup
3 - Run battery test
4 - Upgrade firmware
:

Для выбора нужного пункта необходимо набрать на клавиатуре соответствующую цифру.
9.1
Контроль состояния ИБП

Войдите  в  пункт  «Status»
устройства:

основного  меню.  На  экране  отобразится  страница  состояния
Device
status


Last
battery
test

Mains: 225V, OK
Out:   off
Load:  ---





Uidle:  13.2V
Ustart: 12.9V
Uend:  12.6V




Bat:  Lead Acid #6, 26Ah
Mode: absorption 00:00:10
Ubat: 14.5V
Ibat: 1.38A



Overall time: 00:00:30




Test status:  passed

t external:  23'C
Utcomp:      40mV

t internal
Battery charger: 27'C
DC/DC converter: ---
DC/AC inverter:  ---

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
24
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
Fan: 0%
Uptime: 0 days, 00:04:27
ESC - return

Данные на странице обновляются в режиме реального времени. Для возврата в основное
меню нажмите клавишу ESC.

Отображается следующая информация:
Столбец 1

Mains

напряжение в сети (отображается только при нажатой кнопке) и состояние сети.
Возможные варианты:

OK
– сетевое напряжение в норме
fail

– сетевое напряжение отсутствует или ниже нормы, либо запущен тест АКБ
– состояние выхода. Возможные варианты:

Out
ON

выходное напряжение включено
выходное напряжение выключено

off


–  приблизительная  мощность  нагрузки  в  процентах  от  максимального  значения.

Load
Отображается  только  при  работе  от  АКБ,  когда  нагрузка  включена.  Значения

мощности <50% и >250% не отображаются.
тип  и  номер  АКБ,  выбранный  при  помощи  внешних  переключателей  (#0

Bat
–  #15)  и

соответствующая  ему  емкость  АКБ  (совпадает  с  таблицей  на  передней  панели
устройства). Емкость АКБ #15 обозначена как «user

defined». Отображается только

при работе от сети.
– режим работы зарядного устройства. Возможные варианты:

Mode
bulk
– стадия зарядки BULK, рядом отображается время от начала данной стадии в
часах, минутах и секундах
absorption
–  стадия  зарядки
ABSORPTION,  рядом  отображается время  от  начала

данной стадии в часах, минутах и секундах
стадия зарядки FLOAT, рядом отображается время от начала данной стадии в

float
днях,  часах,  минутах  и  секундах.  Если  переход  из  стадии  ABSORPTION

произошел по таймауту, рядом в скобках выводится надпись «timeout».
– стадия зарядки REST, рядом отображается время от начала данной стадии в

rest

днях, часах, минутах и секундах
– режим тестирования АКБ, рядом отображается время теста в часах, минутах и

test

секундах
– холостой ход (батарея не подключена)

idle
SHORT
discharge

CIRCUIT


– разряд АКБ (напряжение в сети отсутствует, нагрузка питается от АКБ),

короткое замыкание выхода зарядного устройства

рядом отображается время от начала данной стадии в часах, минутах и
секундах

Ubat
Ibat

– напряжение на клеммах АКБ
– ток зарядки АКБ, отображается только при работе от сети

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

25
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom
t
external
– температура  АКБ, измеренная внешним термодатчиком. Если термодатчик не
подключен, выводится надпись «no
sensor». Отображается только при работе от

сети.
–    только    для    кислотных    АКБ:    напряжение    температурной    компенсации,

Utcomp

соответствующее  текущей  температуре  АКБ.  Если  внешний  термодатчик  не
подключен, всегда выводится значение 0mV. Отображается только при работе

от сети.
–  только  для  всех  видов  Li-ion  АКБ: состояние  температуры  АКБ. Отображается

t
status
только при работе от сети и при подключенной АКБ. Возможные варианты:
normal

– температура АКБ находится в пределах 0..+45ºC

OVERCOLD
OVERHEAT

– температура АКБ ниже 0ºC
–  температура  АКБ  выше  +45ºC,  в  этом  режиме  отсчет  времени
текущей стадии зарядки приостанавливается и справа от счетчика

времени появляется надпись «(pause)»
–   температура   внутренних   компонентов   схемы  ИБП   (отображаются   только

t
internal
положительные значения):

Battery
DC/DC

charger
– зарядное устройство, отображается только при работе от сети
converter
– преобразователь =12В –> =310В, отображается только при
работе от АКБ, если выходное напряжение не отключено

внешним сигналом
– преобразователь =310В

DC/AC
inverter

–> ~220В, имеется только в IP7-AC.
Отображается  только  при  работе  от  АКБ,  если  выходное

напряжение не отключено внешним сигналом.
– скорость вращения встроенного вентилятора в процентах от максимального значения

Fan
Uptime

– время с момента последнего включения ИБП в формате ДНИ, ЧЧ:ММ:СС

Столбец 2
Если в данный момент запущен тест АКБ, выводится надпись Battery

test, и следующая за

ней информация относится к текущему тесту.
Если  в  данный  момент  тест  АКБ  не  запущен,  выводится  надпись  Last

battery
test,  и
следующая за ней информация относится к предыдущему тесту.

Uidle
Ustart
Uend

– напряжение на клеммах АКБ
непосредственно перед запуском теста

– напряжение на клеммах АКБ
– напряжение на клеммах АКБ в момент окончания теста

через 1с после запуска теста

Overall
Test

time
status

– общая продолжительность теста, отображается после его окончания
– статус теста. Возможные варианты:

launched
passed
failed

– тест запущен

– тест завершен, состояние АКБ удовлетворительное
– тест завершен, состояние АКБ неудовлетворительное

aborted
overload

– тест был прерван
– в процессе теста сработала защита от перегрузки
overheat

– в процессе теста сработала тепловая защита
– статус не определен

doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
26
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
9.2
Настройка параметров

Войдите   в   пункт   «Setup»
параметров устройства:

основного   меню.   На   экране   отобразится   меню   настройки

Device
Select

settings
item:

0 - battery type: Lead Acid 12V (U charge 14.4V)

-- Battery charger --
1 - U charge max: 14.4V
2 - U charge float: 13.7V







-- Battery test --
c - max. test time: 30s
d - U test end: 11.3V

3 - t compensation: 20 mV/'C
4 - bat#15 I charge max: 3.50A
5 - bat#15 I absorption end: 1.60A
6 - bat#15: U charge max <> U charge float
7 - max. absorption time: 120 min
8 - rest stage: ENABLED
9 - max. float time: 48 hours
a - max. rest time: 20 days




e - test at startup: DISABLED
f - test after rest stage: DISABLED

-- Common --
g - U off: 10.5V
h - U sense: 170V





b - U rest end: 12.6V

ESC
:

-
return

Для входа в любой пункт настроек необходимо набрать на клавиатуре соответствующий
символ.

Пункт 0 позволяет выбрать тип АКБ, при входе в него отобразится следующее меню:

All parameters will be reset to defaults!
Select item:
1 - Lead Acid 12V (U charge 14.4V)
2 - LiFePO4 4S (U charge 3,65V*4=14,6V)
3 - Li-ion 3S (U charge 4,2V*3=12,6V)
ESC
:

-
return

После выбора типа АКБ все параметры будут сброшены к заводским значениям.
Пункт 6 меню работает в триггерном режиме, при каждом нажатии поочередно переключает

значения «=» и «<>». Аналогично работают пункты 8, e и f, которые переключают значения
ENABLED и DISABLED.

Внимание!  Не  изменяйте  параметры,  если  не  понимаете  их  смысла.  Необдуманное
изменение параметров может значительно сократить срок службы АКБ или вывести ее из

строя.

Назначение  изменяемых  параметров  и  диапазоны  допустимых  значений  приведены  в
следующей таблице:

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

27
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

Min.
значение

Max.
значение

Значение по умолчанию
Lead Acid

Параметр
Описание
LiFePO4 4S
Li-ion 3S

Максимальное напряжение
зарядки АКБ (напряжение
перехода из стадии BULK в
стадию ABSORPTION)
Напряжение зарядки АКБ на
стадии FLOAT
Напряжение температурной
компенсации (только для
кислотных АКБ)

U charge
U charge max
15,0В
14,4В
14,6В
12,6В
float
U charge float
10,8В
14,0В
13,7В
13,8В
12,2В
t compensation
0мВ/ºC
33мВ/ºC
20мВ/ºC
-
-

Максимальный ток зарядки для
АКБ #15

bat#15
I charge max

0,3А

3,5А
[bat#15 I

3,5А
3,5А
3,5А

bat#15
I absorption end

Ток завершения стадии
ABSORPTION для АКБ #15

0,13А

charge
max]*7/8

1,6А
3,06А
3,06А

Принудительно назначает для
АКБ #15 максимальное

bat#15:

напряжение зарядки равным U
charge
включению 2-х ступенчатого
алгоритма зарядки)
Время, по истечении которого
стадия ABSORPTION будет
завершена, даже если ток

U

charge
U

max =
=
< >
< >
< >
< >
float (равносильно
charge
float
max. absorption
0 мин
1200 мин
120 мин
30 мин
30 мин
time

зарядки не понизился до
значения I absorption end

Разрешение стадии зарядки
REST

rest stage
DISABLED
ENABLED
ENABLED
ENABLED
ENABLED

Время, по истечении которого
стадия FLOAT будет завершена

max. float
time
0 ч
2400 ч
24 ч
24 ч
24 ч

(при условии, что разрешена
стадия REST)

Время, по истечении которого
стадия REST будет завершена

и
max. rest
time
0 дней
180 дней
20 дней
20 дней
20 дней

начнется новый цикл зарядки
При разрядке АКБ до этого

напряжения стадия REST будет
завершена и начнется новый

U rest end
11,8В
13,5В
12,6В
12,7
11,7

цикл зарядки
Максимальная

max. test
time
5 с
3600 с
30 с
30 с
30 с

продолжительность теста АКБ
При разрядке АКБ до этого

U off +

напряжения тест АКБ будет
завершен
Разрешение автоматического
запуска теста АКБ через 15с
после каждого включения

U test end
13,0В
11,3В
12,0В
10,8В
0.2В
DISABLED
ENABLED
DISABLED
DISABLED
DISABLED
test at startup

выходного напряжения
кнопкой

Разрешение автоматического
запуска теста АКБ каждый раз

test after rest
DISABLED
ENABLED
DISABLED
DISABLED
DISABLED

после завершения стадии
зарядки REST

stage

При разрядке АКБ до этого
напряжения произойдет

U off
8,0В
11,5В
10,5В
10,0В
9,0В

отключение ИБП
При понижении напряжения в

сети до этого значения
произойдет переход на питание
от АКБ

U sense
162В
200В
170В
170В
170В
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
28
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
9.3
Запуск и остановка теста АКБ

Войдите в пункт «Run battery test»
запуска  теста  АКБ,  он  будет  запущен,  и  на  экране  отобразится  страница  состояния

основного меню. Если выполняются все условия для

устройства.  Находясь  на  этой  странице,  можно  прервать  выполнение  теста  нажатием
клавиши SPACE (пробел).

Если условия для запуска теста не выполнены, на экран будет выведено сообщение:
Test cannot be started
9.4
Обновление встроенного ПО
(firmware)
Для запуска процедуры обновления firmware должны выполняться два условия:

·
·

ИБП подключен к сети
выходное напряжение выключено кнопкой включения нагрузки или внешним сигналом
Ucontrol на разъеме EXT

Войдите в пункт «Upgrade firmware»
не выполняются, будет выведено сообщение об ошибке). На экране появится предложение

основного меню (если перечисленные выше условия
загрузить в устройство файл «IP7.frm», содержащий новую версию firmware:
Paste
frm
file
->

Все обновления встроенного ПО для устройства IP7 представляют собой
файлы с расширением .frm  Обновление firmware называется IP7.frm, последняя
версия  firmware  всегда  доступна  для  скачивания  на  сайте  www.equicom.ua.

ASCII
·

Рекомендуем всегда использовать последнюю версию firmware.
Версии   встроенного   ПО   с   номерами   5.xx

предназначены   для   устройств  с
·

аппаратной версией 4 или 5.
В случае необходимости отката к ПО с номером версии 4.xx обязательно вначале

·

выбрать в настройках тип АКБ «Lead Acid 12V», иначе после отката устройство
будет работать некорректно, и даже последующий сброс настроек не поможет.

Загрузка  файла  в  устройство  выполняется  при  помощи  команды  «paste»
клиента  (либо  команды  «Send
скопировать  содержимое  файла  .frm  в  буфер  обмена  и  выполнить  команду  «paste»,

терминального
file»,  доступна  не  во  всех  клиентах).  Необходимо

text

находясь в активном окне терминального клиента (например, в клиенте Putty под Windows
для этого достаточно нажать правую кнопку мыши). Немедленно начнется процесс передачи
и  одновременной  прошивки  новой  версии  firmware  в  постоянную  память  устройства.
Удачная запись каждого очередного блока данных сопровождается печатью точки на экране.

После удачного завершения процесса на экране появится сообщение:

done
Press
После нажатия клавиши Enter произойдет перезагрузка устройства, после чего оно будет

ENTER...

готово к работе уже с обновленной версией firmware.
При попытке загрузить в устройство испорченный или несовместимый файл обновления на

экране появится сообщение:

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

29
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom

CRC
Press

error
ENTER...

После нажатия клавиши Enter произойдет перезагрузка устройства.
Если в процессе обновления прошивки произошел сбой (разорвалась связь, отключилось

питание   и   т.д.),   процесс   останется   не   завершенным.   В   этом   случае   необходимо
перезагрузить   устройство   путем   кратковременного   отключения   от   сети,   либо   (если
обновление  производится  удаленно)  заново  выполнить  команду  «paste»  и  дождаться
появления сообщения «CRC error».

В случае возникновения сбоя в процессе обновления прошивки предыдущая версия firmware
окажется частично затерта новой, поэтому начальный загрузчик устройства не обнаружит в

памяти работоспособной версии firmware, и на экран будет выведено сообщение:

IP7 -
Paste
Дальнейшие действия по обновлению прошивки ничем не отличаются от описанных выше.

no

firmware
frm

found
file
->
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
30
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
10
Технические характеристики
10.1
Электрические параметры
10.1.1
Общие параметры ИБП

Напряжение питания (переменное 50±0,4 Гц, синусоида)
Потребляемая от сети мощность без учета


160..250 В

мощности нагрузки
Выходное напряжение при работе от сети

и зарядки аккумулятора, не более

 5
Вт


    для IP7-AC, IP7-ACDC








сетевое (переменное)
выпрямленное сетевое
(постоянное пульсирующее)

для IP7-DC
Выходное напряжение при работе от АКБ
для IP7-AC

переменное прямоугольной
формы, Urms=220В±3%,

амплитуда 255-340В (зависит
от нагрузки и заряда АКБ)

    для IP7-DC, IP7-ACDC

постоянное 260-340В
от нагрузки и заряда АКБ)

(зависит
Максимальная продолжительная мощность нагрузки






          для IP7-AC

125
170

ВА
Вт

    для IP7-DC, IP7-ACDC
Максимальная кратковременная мощность нагрузки (≤1с)








    для IP7-DC, IP7-ACDC

          для IP7-AC

220
300

ВА
Вт

КПД при работе от аккумулятора при максимальной нагрузке
(для полностью заряженного аккумулятора), не хуже








    для IP7-DC, IP7-ACDC

          для IP7-AC

0,86
0,9

Напряжение переключения сеть -> АКБ
Напряжение гистерезиса при обратном




162-200В (настраиваемое)

переклключении АКБ -> сеть
Время переключения сеть – АКБ при






максимальной чисто активной нагрузке, не более





для IP7-AC, IP7-ACDC

13 мс
4 мс

для IP7-DC
Время переключения АКБ – сеть, не более





для
IP7-AC, IP7-ACDC

5 мс
0

для IP7-DC

Точность отображения напряжения в сети
через интерфейс пользователя, не хуже










±3 В
любой свинцово-кислотный 12В,

Тип аккумулятора











Емкости


АКБ, выбираемые внешними переключателями







LiFePO4 4S, Li-ion 3S
7.2-8, 10, 12-14, 17-18, 20, 24, 26,

28, 33-35, 38-40, 45, 50, 55, 60,
65Ач, user (по умолчанию 80Ач)

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

31
Источник бесперебойного питания
IP7
firmware
version 5.xx
Equicom
Способ зарядки АКБ







4-х, 3-х или 2-х ступенчатый
с температурной компенсацией

и настраиваемыми параметрами
0,3..3,5

Максимальный ток зарядки
Максимальное напряжение зарядки

АКБ


АКБ










А (настраиваемый)
12,2..15,0 В (настраиваемое)

(без учета температурной компенсации)
Диапазон температур температурной компенсации



–20..+50ºC

для кислотных АКБ
Напряжение температурной компенсации




0..33 мВ/ºC (настраиваемое)

для кислотных АКБ
Диапазон температур стандартной

зарядки



0..+45ºC

для всех видов Li-ion АКБ
Диапазон температур зарядки

пониженным током 0,02C

-40..0ºC

для всех видов Li-ion АКБ
Напряжение отключения при разряде АКБ


после отключения, не более






8,0..11,5 В (настраиваемое)
0,1 мА

Ток, потребляемый от АКБ
Cтабильность среднего значения

напряжения зарядки АКБ, не хуже
Точность отображения напряжения на клеммах АКБ






±0,05 В

через интерфейс пользователя, не хуже
Cтабильность среднего значения


тока зарядки АКБ, не хуже






±0,1 В
±5%

Точность отображения тока зарядки АКБ
через  интерфейс пользователя, не хуже




±2,5% (в диапазоне 0,1..3,5А)

Точность измерения температуры АКБ
внешним термодатчиком, не хуже





±2ºC

Точность измерения температуры компонентов
схемы ИБП  внутренними термодатчиками, не хуже



±5ºC
10.1.2
Вход управления питанием нагрузки Ucontrol

Диапазон входных напряжений
Входное напряжение логического 0
Входное напряжение логической 1

















-0,3..20
-0,3..0,6
1,5..20

В

В
В

Вход  имеет  подтягивающий  резистор  1,5  кОм,  подключенный  к  шине  питания  +3,3В,  и  диодную
развязку. Совместим с выходами TTL и LVTTL уровней.

10.1.3
Выход измерения напряжения на клеммах аккумулятора Uak

Представляет собой выход резистивного делителя напряжения на клеммах аккумулятора.
Коэффициент деления делителя
Напряжение на выходе









5,152


при напряжении на клеммах аккумулятора 17,0В
Выходное сопротивление, не более







3,3
85 кОм

В


Точность калибровки делителя, не хуже






±1,3%
doc. rev 5.00                                            Copyright ©  2015-2024,  Equicom production group
32
www.equicom.ua
Источник бесперебойного питания IP7
firmware
version
5.xx
Equicom
10.1.4
Выход контроля наличия напряжения в сети 220В Power Sensor

Тип выхода – «открытый коллектор»
Состояние выхода при наличии напряжения в сети – замыкание на общий провод

Максимально допустимое напряжение на выходе
при закрытом транзисторе















45 В
-100

Максимально допустимый ток выхода
Напряжение на выходе при максимальном токе

мА
В



0,4
10.2
Климатические условия

Диапазон рабочих температур
Диапазон температур хранения







-20..+45ºC
-40..+70ºC

Максимальная влажность
Условия использования










90% (без образования конденсата)
в помещении или в герметичном боксе

10.3
Физические параметры

Габаритные размеры
Масса













140 х 75 х 200 мм
800 г



11
Гарантийные обязательства

Производитель гарантирует работоспособность устройства в течение 12 месяцев с даты
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и
хранения.

В случае возникновения дефектов в течение гарантийного срока производитель обязуется
произвести на свое усмотрение
транспортные расходы оплачивает потребитель.

бесплатный ремонт или замену оборудования. При этом все
Настоящая гарантия прекращает свое действие в случаях, если:
·

Устройство  вышло  из  строя  в  результате  воздействия  атмосферного  электричества,
перенапряжения  в  сети  электропитания  или  подачи  недопустимых  напряжений  на

внешние сигнальные линии
Устройство имеет механические повреждения любой природы
Производилось вскрытие или любые попытки модификации устройства
Производился ремонт устройства неавторизованным персоналом
Имеются   следы   попадания   внутрь   устройства   посторонних   предметов,   веществ,
жидкостей, насекомых

·
·
·
·

Производитель оставляет за собой право вносить изменения в конструкцию устройства без
предварительного уведомления.

Copyright ©  2015-2024,  Equicom production group                                             doc. rev 5.00
www.equicom.ua

33

Produced with Aurelia Reporter from Aurelia Systems, Inc.
