питание осуществляется за счет энергии внешнего 12В аккумулятора (АКБ) емкостью не
менее 7Ач. В зависимости от модификации, ИБП может выдавать на выход переменное или
устройства, имеющие импульсный источник питания.
показано в таблице:
Выпрямленное сетевое
при работе от сети
260-340В
прямоугольной формы
при работе от АКБ
(зависит от нагрузки и заряда АКБ)
напряжения (условное
изображение, левая
половина графика – от
сети, правая – от АКБ)
Максимальная
мощность нагрузки
КПД при полной
нагрузке
переключения сеть –
АКБ при полной
Макс. время
сеть при полной
нагрузке
Гальваническая связь
выхода с АКБ
АКБ с сетью
силовой трансформатор 50Гц, а также лампы накаливания, рассчитанные на напряжение
220В
>1,5мкФ
PFC (коррекцией коэффициента мощности)
ABSORPTION -
- REST, что гарантирует наиболее полную зарядку и максимальный
www.equicom.ua 3
от емкости АКБ, которая задается при помощи переключателей на передней панели. При
При подключении внешнего термодатчика TS-AN1, закрепленного на корпусе АКБ,
позволяет значительно увеличить срок службы батареи. Параметры температурной
Максимальный ток зарядки
Имеется возможность локально, удаленно или по расписанию запускать тест АКБ с целью
замены.
работы от батареи производится контроль напряжения на ее клеммах,
напряжения 10,5В (может быть изменено пользователем) происходит отключение нагрузки и
ИБП переходит в режим микромощного потребления. При последующем появлении сетевого
при разряде до
При наличии напряжения в сети допускается «горячая» замена АКБ без выключения
сети.
выходу, срабатывание защиты индицируется светодиодом. При возникновении перегрузки
кратковременно (не более 1с) выдать мощность
обеспечения необходимого стартового тока зарядки входных емкостей импульсных
ИБП имеет принудительное охлаждение при помощи встроенного вентилятора, скорость
на случай выхода вентилятора из строя или его недостаточной производительности.
работы от АКБ.
например, устройств мониторинга серий PING2 и PING3. При совместном использовании с
подключенного оборудования при пропадании пинга на заданные IP адреса
зафиксировать факт перехода ИБП на резервное питание
степень ее зарядки и прогнозировать оставшееся время автономной работы
Разъем EXT также обеспечивает питание подключенного совместимого оборудования.
помощи специального шнура PGM-RS232 (поставляется отдельно). Это позволяет при
помощи любой терминальной программы контролировать состояние устройства, изменять
Внешний вид устройства может отличаться от приведенных изображений.

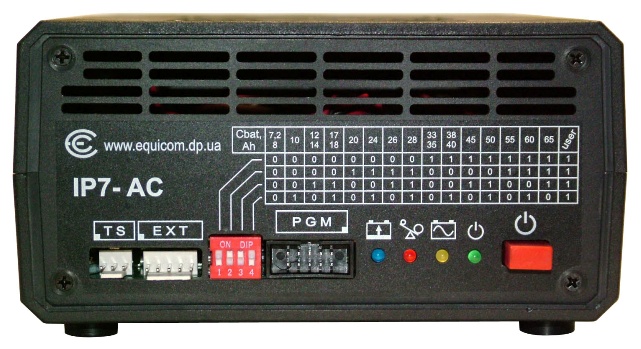

зарядки АКБ (синий), перегрузки или неудовлетворительного состояния АКБ (красный),
АКБ, разъем TS для подключения внешнего термодатчика, разъем расширения EXT
разъем программирования PGM
(расположение 1-го контакта разъемов обозначено на

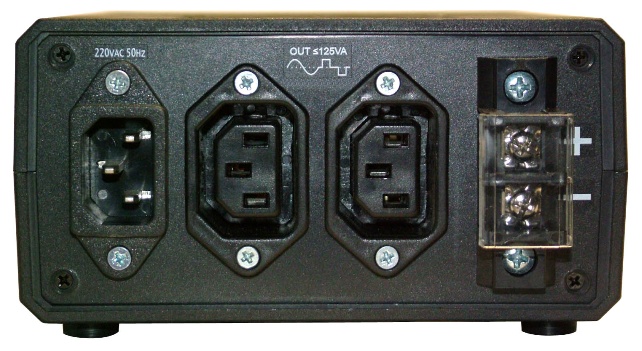

На задней панели имеется входной разъем IEC
шнура, две выходные розетки IEC
выходными розетками расположена табличка с указанием максимальной выходной
мощности и
включения
термодатчика
АКБ
состояния АКБ
Передняя панель
www.equicom.ua 5
подключения АКБ
Задняя панель
работы устройства:
Зарядка, стадия ABSORPTION
Зарядка, стадия FLOAT
Зарядка, стадия FLOAT,
Короткие двойные вспышки, период 1,25с
Светится непрерывно
Светится, при этом гаснет на 0,5с каждые 3с
Зарядка, стадия REST
Батарея отключена
К/З выхода зарядного устройства
Норма
Разряжена ниже напряжения
Uoff+0,5В (по умолчанию 11В)
Разряжена до напряжения Uoff
Быстро мигает, частота 20Гц
Выключен
Мигает 4 раза с периодом 1,5с, после чего следует
Запущен тест АКБ
Постоянно мигает с периодом 1с, скважность 2
Вспыхивает несколько раз с периодом 0,3с, скважность 2, после
теста, см. раздел 6.2
производился
удовлетворительное по
Норма
Перегрузка выхода
Светится непрерывно
Быстро мигает (частота 20Гц) в течение 3с, после чего
Мигает 3с с частотой ≈7Гц, после чего следует полное
Светится непрерывно
Выключен
Выключена
заземляющим контактом.
переходник «UPS-розетка» (рис. 4), к которому оборудование должно подключаться при
Все шнуры и переходники не входят в комплект ИБП и приобретаются отдельно.
Сетевой шнур «UPS-компьютер»

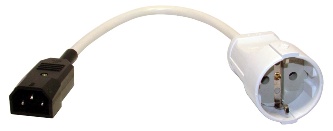

Переходник «UPS-розетка»
полярности. Поскольку устройства IP7-DC и IP7-ACDC выдают на выход постоянное
напряжение, необходимо учитывать, что для некоторых моделей подключаемого
оборудования имеет значение полярность входного напряжения. Поэтому, если
оборудование не включается, попробуйте изменить полярность подключения сетевого
шнура на выходе путем переключения в другую выходную розетку (либо переверните
штепсельную вилку, если она подключена к переходнику «UPS-розетка»).
www.equicom.ua 7
полярность,
полярности ИБП выходит из строя.
мощности нагрузки до 80Вт сечение проводов должно быть не менее 2,5 мм2, при большей
мощности не менее 4 мм2.
разной емкости имеют разную конструкцию клемм. При покупке ИБП можно заказать
провода под конкретный тип аккумулятора, пример – рис. 5. Рекомендуется использовать

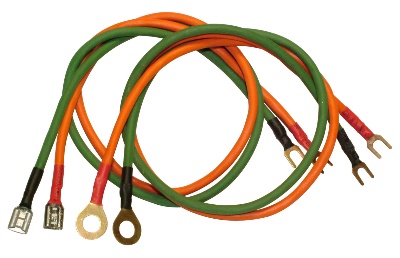

Провода для подключения АКБ
(рис. 6), который включается в разъем PGM. Используйте для этого только специальный
шнур, который содержит преобразователь уровней сигналов
Назначение контактов разъема PGM приведено в следующей таблице:
2
3
4
5
6
7
8
MISO*
RX (TTL уровень)
TX (TTL уровень)
-RESET*
10
PGM-RS232
включения нагрузки.
сети без АКБ, так и от АКБ при отсутствии напряжения в сети («холодный» старт).
Включение выходного напряжения индицируется зеленым светодиодом. Для запуска от
батареи необходимо, чтобы напряжение на ее клеммах было не менее, чем на 0,5В выше
батарею необходимо подключать при отжатой кнопке включения нагрузки, включать кнопку
можно только после надежного присоединения проводов к клеммникам ИБП и к клеммам
При наличии напряжения в сети разрешается заменять АКБ, не отключая кнопку («горячая»
«зарядка» (с периодом 2,5с).
либо от подключения неисправной батареи.
быстро мигает (с частотой 20Гц).
после устранения причины срабатывания защиты.
Нормальная работа ИБП автоматически возобновится
(настраиваемый параметр), происходит переключение на питание нагрузки от АКБ. Для
нагрузке может работать и при меньшем напряжении в сети.
напряжения на проводах не учитывается). Имеется индикация критического разряда
светодиод «зарядка» начинает непрерывно светиться. При разряде АКБ до напряжения
после чего происходит отключение нагрузки и совместимого оборудования, подключенного к
Потребляемый от АКБ ток после отключения не превышает 0,1 мА. При последующем
появлении сетевого напряжения автоматически возобновляется питание нагрузки и
www.equicom.ua 9
перегрузки. При возникновении перегрузки ИБП отключится через время 1..8с в зависимости
от степени перегрузки, непосредственно перед отключением красный светодиод
«перегрузка» мигнет 10 раз с частотой 4Гц. Для повторного включения нагрузки после
срабатывания защиты необходимо отключить кнопку, устранить причину перегрузки и снова
включить кнопку. При подаче сетевого напряжения на вход ИБП включение нагрузки
При работе от батареи
индицируется быстрым миганием светодиода «перегрузка» в течение 3с (с частотой 20Гц).
напряжение. Если причина замыкания
Если при работе от АКБ с нагрузкой большой мощности требуется отключить выходное напряжение
производить не менее, чем через 20с, иначе в момент «холодного» старта возможно срабатывание
Замечание2
большой мощности, если используется АКБ с высоким внутренним сопротивлением (вследствие
сульфатации пластин) или с низким уровнем заряда.
оно приводит к перегоранию плавких предохранителей внутри устройства.
вентилятора, скорость вращения которого зависит от температуры компонентов схемы. В
режиме работы от АКБ имеется защита от критического перегрева, которая сработает в
срабатывании тепловой защиты красный светодиод «перегрузка» мигает в течение 3с с
При эксплуатации ИБП необходимо обязательно соблюдать следующие правила:
·
5см свободного пространства над вентилятором для нормального воздухообмена.
старте возможно потребление нагрузкой большого тока, что может привести к
Это относится и к дистанционному управлению питанием нагрузки при помощи сигнала
Максимальная мощность нагрузки нормируется для температуры окружающей среды не
справляться с охлаждением устройства, поэтому необходимо линейно снижать
максимальную мощность нагрузки до 2/3 максимального значения. При температуре
эксплуатации.
конструкций (SLA, автомобильные) напряжением 12В и емкостью не менее 7Ач. Все
параметры зарядки по умолчанию
возможность их изменения пользователем для более точной настройки под конкретные
комбинацию трехступенчатого метода BULK -
отдыха REST. Трехступенчатый метод
более короткий срок, чем при классическом двухступенчатом методе при том же зарядном
токе. Кроме того, он позволяет уменьшить сульфатацию пластин АКБ, что значительно
продлевает их срок службы. Однако по окончании зарядки батарея остается в режиме
позволяет достичь более полной степени заряда за
приводит к ускорению процесса
использовании четырехступенчатого метода по окончании зарядки зарядное напряжение
полностью снимается с клемм батареи и она переходит в режим отдыха, в котором
находится большую часть времени. По мере необходимости цикл зарядки запускается
заново и производится повторная дозарядка батареи, после чего она снова переходит в
режим отдыха. Это позволяет исключить преждевременный износ батареи и еще больше
ABSORPTION
четырехступенчатой зарядки АКБ
www.equicom.ua 11
0,2С (С – емкость АКБ), но не более 3,5А, до тех пор, пока напряжение на клеммах АКБ не
светодиод мигает короткими одиночными вспышками.
постоянном уровне до тех пор, пока зарядный ток не понизится до значения 0,02C. Синий
полностью заряженной.
продолжительного времени. Причиной может быть состояние батареи, либо подключенная
параллельно ее клеммам дополнительная нагрузка. Поэтому, чтобы избежать длительного
умолчанию 120 мин), по истечении которого стадия ABSORPTION будет завершена, даже
Внимание! Для правильной работы алгоритма зарядки параллельно клеммам АКБ не
напряжения, его сопротивление должно быть не меньше 5кОм.
значения U charge float (изменяемый параметр, по умолчанию 13,7В) и остается таким в
правило, еще до истечения этого времени зарядный ток естественным образом снижается
практически до нуля, и зарядное устройство работает в режиме компенсации тока
саморазряда АКБ. Синий светодиод светится непрерывно.
4 – стадия отдыха (REST). Зарядка АКБ прекращается на время Max. rest time (изменяемый
каждые 3с. Если истекло время Max. rest time, либо напряжение на клеммах АКБ понизилось
с самого начала.
становится трехступенчатой, и после наступления стадии FLOAT она будет продолжаться
После обновления firmware с версий 1.** до 2.** стадия REST автоматически будет
В начале каждого цикла зарядки ИБП пытается определить текущий
уровень заряда уточняется, и в определенных случаях возможен переход к стадии BULK.
Долго хранившийся без подзарядки аккумулятор в начале зарядного цикла может «не брать заряд»,
Затем ток зарядки постепенно растет, а напряжение уменьшается до некоторого значения, и только
после этого процесс зарядки продолжается в обычном режиме. Следовательно, при подключении
ABSORPTION –> FLOAT или BULK –> ABSORPTION –> FLOAT –> BULK –> ABSORPTION –> FLOAT,
что является нормальным явлением.
выходе АКБ из строя (значительная сульфатация, увеличение внутреннего сопротивления, потеря
максимальный ток зарядки IP7 равен 3,5А. Чем выше емкость АКБ, тем меньше разница
ABSORPTION в стадию FLOAT). При емкости АКБ 3,5/0,02=175Ач эти два тока становятся
равны, в результате не выполняется необходимое условие для работы трехступенчатого
алгоритма – постепенное понижение зарядного тока до 0,02С. И кроме того, даже если
емкость АКБ будет несколько меньше этого значения, при зарядке током 3,5А стадия BULK
получится очень растянутой по времени, поэтому в конце ее мы получим длительное
для нормальной работы трехступенчатого метода зарядный ток на протяжении стадии
ABSORPTION должен понизиться не менее, чем в 2,5-3 раза. Из этих соображений выбрана
максимальная емкость АКБ, для которой по умолчанию используется 3-х ступенчатый метод
– 65Ач. Для больших емкостей АКБ рекомендуется применять обычный 2-х ступенчатый
зарядки равно U charge float (13,7В)). Это возможно сделать, установив в настройках
переключателей на передней панели ИБП. Всего имеется 16 возможных комбинаций,
которым соответствуют номера АКБ #0
заранее предопределенные емкости АКБ от 7 до 65Ач (см. таблицу на передней панели
устройства, рис.1). Для них по умолчанию используется трехступенчатый метод, и в
соответствии с выбранной емкостью ИБП автоматически устанавливает максимальный ток
АКБ #15 отличается от остальных, он обозначен как «user» (пользовательский), и все его
включен двухступенчатый метод зарядки, и его необходимо использовать для емкостей АКБ
светодиода) в данном случае чисто условный, он соответствует току зарядки 1,6А.
Если используется батарея, емкость которой не обозначена в таблице, выбирайте
отличаться).
значительно сократить срок службы.
температуры 25ºC. В реальных условиях эксплуатации температура АКБ отличается от
реакций, протекающих внутри батареи. В этом случае необходимо вводить температурную
компенсацию –
www.equicom.ua 13
обеспечить полный заряд. Без принятия данных мер срок службы АКБ будет значительно
В ИБП IP7 реализована функция температурной компенсации. Устройство имеет на
(поставляется отдельно). Назначение контактов разъема:
2
3
Вход
GND
скотча. При подключении термодатчика ИБП автоматически обнаруживает его и активирует
функцию температурной компенсации. Если датчик не подключен, ИБП считает, что
Настоятельно рекомендуется использовать термодатчик, если ИБП с батареей
от
работы АКБ до 30мВ/ºC при циклическом режиме. Это настраиваемый параметр, по
умолчанию он равен 20мВ/ºC. Компенсация линейная, действует в диапазоне температур
–20..+50ºC, за его пределами напряжение достигает граничного значения и больше не
зависит от температуры.
следующий: в процессе нормальной работы от сети ИБП принудительно переключается на
параметр, по умолчанию 30с). Если в течение этого времени напряжение на клеммах АКБ
тестирование
неудовлетворительным. В противном случае состояние АКБ считается нормальным и
Безусловно, такой алгоритм анализа является очень упрощенным и не позволяет сделать
процессе тестирования удаленно контролировать напряжение на клеммах АКБ при помощи
подключенного к ИБП устройства мониторинга. Зная мощность своей нагрузки и типичный
может самостоятельно реализовать более сложные алгоритмы анализа.
·
·
к ИБП подключена батарея, и текущая стадия ее зарядки не ниже ABSORPTION
выходное напряжение включено кнопкой включения нагрузки
импульсы с периодом 1с и скважностью 2 (при наличии внешнего подтягивающего
резистора с выхода Power Sensor на линию положительного питания, именно так
происходит при подключении к разъему EXT устройства мониторинга PING2 или PING3,
которое позволяет по данному признаку удаленно определить, что тест запущен).
Тест может быть запущен несколькими способами.
Пункт 3 служебного меню запускает тест АКБ, при этом на экране отображается страница
Для запуска теста на вход Ucontrol необходимо подать последовательность отрицательных
Последовательность импульсов на входе Ucontrol
Длительность импульса t1 = 100..200мс
Количество импульсов N = 7
последовательность импульсов будет проигнорирована.
через 15с после каждого включения нагрузки кнопкой выполняются все условия для запуска
теста, он будет запущен.
Если в настройках устройства включена опция Test after rest stage, то каждый раз после
запускаться тест АКБ. Если стадия REST была завершена по причине понижения
Если установить время Max. rest time равным нулю, то тест будет запускаться сразу после
www.equicom.ua 15
Каждый раз при переходе на питание от АКБ по причине пропадания или понижения
времени Max. test time после переключения на батарею контролируется напряжение на ее
обычного теста в том, что фоновый тест не может быть прерван, поскольку нет напряжения
в сети, импульсы на выходе Power Sensor не формируются и желтый светодиод не мигает.
перечисленных в следующей таблице способов (кроме фонового теста). В зависимости от
увидеть на странице состояния устройства. Кроме этого, сразу после завершения теста
(кроме фонового, и только при наличии напряжения в сети) на выходе Power Sensor
формируется пакет положительных импульсов,
интервал между импульсами 150мс. Количество импульсов в пакете определяется статусом
теста. Таким образом, есть возможность получить информацию о результате теста
этими импульсами мигает желтый светодиод на передней панели устройства.
Напряжение на клеммах АКБ понизилось до U test end
4
aborted
странице состояния устройства
Тест отменен дистанционно при помощи последовательности
аналогичны тем, которые используются для запуска теста (см. раздел
Выходное напряжение выключено кнопкой
Выходное напряжение выключено подачей уровня логического нуля на
aborted
5
Во время теста пропало напряжение в сети или понизилось ниже
Сработала защита от перегрузки
Сработала тепловая защита
Во время фонового теста появилось напряжение в сети
overheat
7
работе от сети красный светодиод «Перегрузка» будет непрерывно светиться.
отключения АКБ).
оборудования, например, устройств мониторинга серий PING2 и PING3. Для подключения
используйте только специальный шнур PING-EXT (поставляется отдельно). Назначение
контактов разъема EXT
Напряжение для питания подключаемого дополнительного оборудования
+9..18В не стабилизированное, максимальный ток 200мА. При работе от
нагрузки. При работе от аккумулятора присутствует только при нажатой
с нагрузкой ИБП.
сети 220В. При наличии напряжения замкнут на землю, при его отсутствии
Во время теста АКБ на выходе присутствуют импульсы с периодом 1с и
положительного питания).
раздел 6.2
Вход управления питанием нагрузки, совместим с выходами TTL и LVTTL
нагрузка выключена, при подаче логической 1 включена. Вход имеет
напряжения +3,3В, поэтому при неподключенном входе напряжение на
См. Замечание1 на стр. 10
Вход также предназначен для запуска и остановки теста АКБ подачей
Аналоговый выход, предназначенный для измерения напряжения на
аккумулятора, откалиброванный таким образом, что при напряжении на
поэтому дополнительная подача питания не требуется.
разъема EXT, обусловленная двумя факторами: 1) падение напряжения на проводах АКБ;
2) падение напряжения на общем проводе шнура PING-EXT, возникающее из-за того, что
Внимание!
кнопке включения нагрузки и отключенном от сети устройстве. Если какое-либо
оборудование (например, устройство
одновременно какие-то внешние линии от
www.equicom.ua 17
с заземляющим контактом.
управления питанием нагрузки, запуска и остановки теста АКБ,
напряжения в сети 220В и измерения напряжения на клеммах АКБ. Более подробную
информацию можно получить из документации к аппаратной части и встроенному ПО
(firmware) устройств PING3(-knock).
Управление питанием нагрузки производится при помощи канала управления питанием
полярность выходного напряжения. Доступны все режимы работы канала PWR2, в том
числе и перезагрузка подключенного оборудования при пропадании пинга на заданные IP
См. Замечание1 на стр. 10
Для запуска и остановки теста АКБ на выходе канала управления питанием PWR2
параметры которых описаны в разделах 6.1.2 и 6.2. Устройство PING3(-knock) не может это
сделать автономно, поэтому необходимо командами с удаленного компьютера
на выходе нужной последовательности импульсов. Примеры скриптов для Windows и Linux,
выполняющих данное действие при помощи команд протокола SNMP, можно найти на сайте
Для канала PWR2 необходимо установить
напряжения, начальное состояние – режим always ON.
Вход Power Sensor устройства PING3(-knock) отображает факт наличия напряжения в сети
Измерение напряжения на клеммах АКБ производится при помощи аналогового входа AN3
должна быть запрограммирована на ввод). Для получения значения напряжения в вольтах в
Offset = 0
Averaging = 20 (или
экземпляра ИБП совместно с конкретным экземпляром устройства PING3(-knock) по описанной ниже
Установите для аналогового входа AN3 следующие параметры:
M (multiplier) = 1023
Отключите ИБП от сети, подключите к нему заряженный аккумулятор и включите кнопкой выходное
аккумулятора цифровым вольтметром, пусть оно равно U0. Через интерфейс PING3(-knock) получите
результат измерения, соответствующий данному напряжению, пусть он равен V0. Тогда уточненный
множитель M можно вычислить по формуле:
равным 0. На этом калибровка закончена.
функция
контроля наличия напряжения в сети 220В, а при подключении устройства
подробную информацию можно получить из документации к устройствам PING2(-knock).
При использовании с устройствами PING2(-knock) и PING2.1(-knock) выход Power sensor
устройствами PING2(-knock), у которых вход АЦП не подключен к контакту 5 разъема
EXT. Эта доработка реализована в модификации PING2.1(-knock), соответствующая
маркировка присутствует только на наклейке с серийным номером на нижней стороне
При подключении к ИБП IP7 стандартный вход "АЦП" PING2.1(-knock) использовать
На PING2.1(-knock) контакт JP5 необходимо оставить свободным.
получения значения напряжения на клеммах
напряжение АЦП 5В и в файле конфигурации программы PingStat в секции <Temperature>
B
K =
0,1023
www.equicom.ua 19
файла конфигурации PingStat, на самом деле речь идет о напряжении.
экземпляра ИБП совместно с конкретным экземпляром устройства PING2.1 по описанной ниже
Отключите ИБП от сети, подключите к нему заряженный аккумулятор и включите кнопкой выходное
аккумулятора цифровым вольтметром и вычислите уточненное значение коэффициента K:
напряжение на аккумуляторе, измеренное вольтметром,
– напряжение, вычисленное
потребляемой нагрузкой мощности. Зная эти параметры, приблизительное время работы
для полностью заряженного аккумулятора можно вычислить так:
на КПД ИБП, равный 0,86

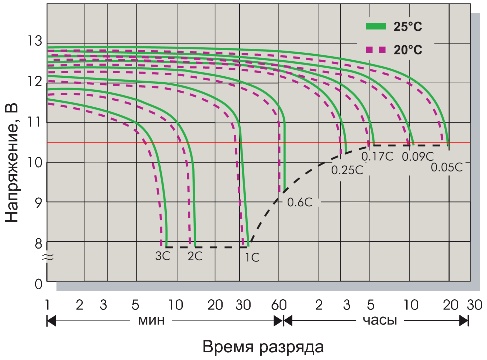

Разрядные характеристики аккумулятора
аккумулятора мощность делим на 12В.
единицах C (C – емкость аккумулятора).
полученному отношению (в качестве примера на
характеристики аккумуляторов CSB серии GP). Ищем точку пересечения этой кривой с
умолчанию 10,5В, на графике показана красным цветом). Проводим из этой точки
Пусть емкость аккумулятора 45Ач, мощность нагрузки 120Вт, устройство IP7-DC.
аккумулятора ток 133,3 / 12 = 11,1А. Делим силу тока на емкость аккумулятора: 11,1 / 45
0,25C. На графике определяем положение кривой для тока 0,25C и видим, что время
автономной работы будет около 3,5 часов.
понижении температуры емкость аккумулятора падает. Для SLA аккумуляторов при
Емкость аккумулятора снижается вследствие естественного старения. На скорость
хранения и эксплуатации (рабочая температура, режим заряда), количество
проведенных циклов заряд/разряд и т.д.
по мере разрядки АКБ.
Например, для Ethernet коммутаторов потребляемая мощность зависит от количества
характеристиках производитель обычно указывает максимальную потребляемую
работы ИБП.
работы со служебным меню может быть использована любая терминальная программа, в
которой необходимо указать следующие параметры последовательного порта: скорость
битов – 1, управление потоком –
VT100, размер экрана не менее 80 столбцов х 24 строки, BackSpace
www.equicom.ua 21
Copyright (c) 2015-2021, EQUICOM Production Group
www.equicom.ua
Select item:
1 - Status
3 - Run battery test
4 - Upgrade firmware
:
устройства:
Out: off
Ustart: 12.9V
Mode: absorption 00:00:10
Ubat: 14.5V
Ibat: 1.38A
Utcomp: 40mV
Battery charger: 27'C
DC/DC converter: ---
DC/AC inverter: ---
меню нажмите клавишу ESC.
Столбец 1
Возможные варианты:
– состояние выхода. Возможные варианты:
выходное напряжение выключено
– приблизительная мощность нагрузки в процентах от максимального значения.
– номер АКБ, выбранный при помощи внешних переключателей (#0
устройства). Емкость АКБ #15 обозначена как «user
– режим работы зарядного устройства. Возможные варианты:
стадия зарядки FLOAT, рядом отображается время от начала данной стадии в
– стадия зарядки REST, рядом отображается время от начала данной стадии в
– режим тестирования АКБ, рядом отображается время теста в часах, минутах и
– холостой ход (батарея не подключена)
SHORT
discharge
– разряд АКБ (напряжение в сети отсутствует, нагрузка питается от АКБ)
Ibat
t
– ток зарядки АКБ, отображается только при работе от сети
– напряжение температурной компенсации, соответствующее текущей температуре
Отображается только при работе от сети.
DC/DC
– преобразователь =310В
напряжение не отключено внешним сигналом.
www.equicom.ua 23
Uptime
Если в данный момент запущен тест АКБ, выводится надпись Battery
Если в данный момент тест АКБ не запущен, выводится надпись Last
Ustart
Uend
– напряжение на клеммах АКБ в момент окончания теста
Test
status
– статус теста. Возможные варианты:
passed
failed
– тест завершен, состояние АКБ неудовлетворительное
overload
– статус не определен
параметров устройства:
Select
item:
1 - U charge max: 14.4V
2 - U charge float: 13.7V
3 - t compensation: 20 mV/'C
4 - bat#15 I charge max: 3.50A
5 - bat#15 I absorption end: 1.60A
c - max. test time: 30s
d - U test end: 11.3V
e - test at startup: DISABLED
f - test after rest stage: DISABLED
7 - max. absorption time: 120 min
8 - rest stage: ENABLED
9 - max. float time: 48 hours
a - max. rest time: 20 days
b - U rest end: 12.6V
g - U off: 10.5V
h - U sense: 170V
i
:
символ.
значения «=» и «<>». Аналогично работают пункты 8, e и f, которые переключают значения
Пункт i меню сбрасывает все параметры к значениям по умолчанию,
гелевых и AGM АКБ. Не изменяйте их, если не понимаете их смысла. Необдуманное
следующей таблице:
значение
значение
умолчанию
АКБ (напряжение перехода из стадии
BULK в стадию ABSORPTION)
FLOAT
Напряжение температурной
Максимальный ток зарядки для АКБ
во избежание выхода АКБ из строя.
Ток завершения стадии ABSORPTION
charge max]/2–
значение 0,02C.
#15 максимальное напряжение
(равносильно включению 2-х
Время, по истечении которого стадия
если ток зарядки не понизился до
всех АКБ, кроме АКБ #15)
Время, по истечении которого стадия
условии, что разрешена
Время, по истечении которого стадия
При разрядке АКБ до этого
завершена и начнется новый цикл
Максимальная продолжительность
При разрядке АКБ до этого
напряжения тест АКБ будет завершен
www.equicom.ua 25
теста АКБ через 15с после каждого
кнопкой
теста АКБ каждый раз после
При разрядке АКБ до этого
ИБП
При понижении напряжения в сети до
питание от АКБ
запуска теста АКБ, он будет запущен, и на экране отобразится страница состояния
клавиши SPACE (пробел).
·
выходное напряжение выключено кнопкой включения нагрузки или внешним сигналом
Ucontrol на разъеме EXT
не выполняются, будет выведено сообщение об ошибке). На экране появится предложение
файлы с расширением .frm Обновление firmware называется IP7.frm, последняя
версия firmware всегда доступна для скачивания на сайте www.equicom.ua.
Версии встроенного ПО с номерами 4.xx
клиента (либо команды «Send
скопировать содержимое файла .frm в буфер обмена и выполнить команду «paste»,
находясь в активном окне терминального клиента (например, в клиенте Putty под Windows
для этого достаточно нажать правую кнопку мыши). Немедленно начнется процесс передачи
file», доступна не во всех клиентах). Необходимо
Удачная запись каждого очередного блока данных сопровождается печатью точки на экране.
Press
готово к работе уже с обновленной версией firmware.
экране появится сообщение:
Press
После нажатия клавиши Enter произойдет перезагрузка устройства.
питание и т.д.), процесс останется не завершенным. В этом случае необходимо
перезагрузить устройство путем кратковременного отключения от сети, либо (если
обновление производится удаленно) заново выполнить команду «paste» и дождаться
В случае возникновения сбоя в процессе обновления прошивки предыдущая версия firmware
памяти работоспособной версии firmware, и на экран будет выведено сообщение:
Paste
Дальнейшие действия по обновлению прошивки ничем не отличаются от описанных выше.
IP7.frm
->
www.equicom.ua 27
Потребляемая от сети мощность без учета
Выходное напряжение при работе от сети
для IP7-AC, IP7-ACDC
выпрямленное сетевое
(постоянное пульсирующее)
формы, Urms=220В±3%,
от нагрузки и заряда АКБ)
от нагрузки и заряда АКБ)
170
Вт
Максимальная кратковременная мощность нагрузки (≤1с)
для IP7-DC, IP7-ACDC
300
Вт
(для полностью заряженного аккумулятора), не хуже
для IP7-DC, IP7-ACDC
0,9
Напряжение гистерезиса при обратном
Время переключения сеть – АКБ при
1,8 мс
0
через интерфейс пользователя, не хуже
любой свинцово-кислотный 12
Емкости
АКБ, выбираемые внешними переключателями
28, 33-35, 38-40, 45, 50, 55, 60,
4-х, 3-х или 2-х ступенчатый
и настраиваемыми параметрами
Максимальное напряжение зарядки
АКБ
Диапазон температур температурной компенсации
Напряжение температурной компенсации
–20..+50ºC
0..33 мВ/ºC (настраиваемое)
Ток, потребляемый от АКБ
Cтабильность среднего значения
после отключения, не более
0,1 мА
Точность отображения напряжения на клеммах АКБ
Cтабильность среднего значения
тока зарядки АКБ, не хуже
±5%
через интерфейс пользователя, не хуже
внешним термодатчиком, не хуже
схемы ИБП внутренними термодатчиками, не хуже
Входное напряжение логического 0
-0,3..0,6
Входное напряжение логической 1
Вход имеет подтягивающий резистор 1,5 кОм, подключенный к шине питания +3,3В, и диодную
В
Коэффициент деления делителя
при напряжении на клеммах аккумулятора 17,0В
85 кОм
Точность калибровки делителя, не хуже
Состояние выхода при наличии напряжения в сети – замыкание на общий провод
при закрытом транзисторе
Максимально допустимый ток выхода
-100
www.equicom.ua 29
Диапазон температур хранения
-40..+70ºC
Условия использования
в помещении или в герметичном боксе
Масса
800 г
продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и
В случае возникновения дефектов в течение гарантийного срока производитель обязуется
транспортные расходы оплачивает потребитель.
перенапряжения в сети электропитания или подачи недопустимых напряжений на
внешние сигнальные линии
Устройство имеет механические повреждения любой природы
·
·
·
Производился ремонт устройства неавторизованным персоналом
Имеются следы попадания внутрь устройства посторонних предметов, веществ,
жидкостей, насекомых
предварительного уведомления.
