Ящики серии LineBox6

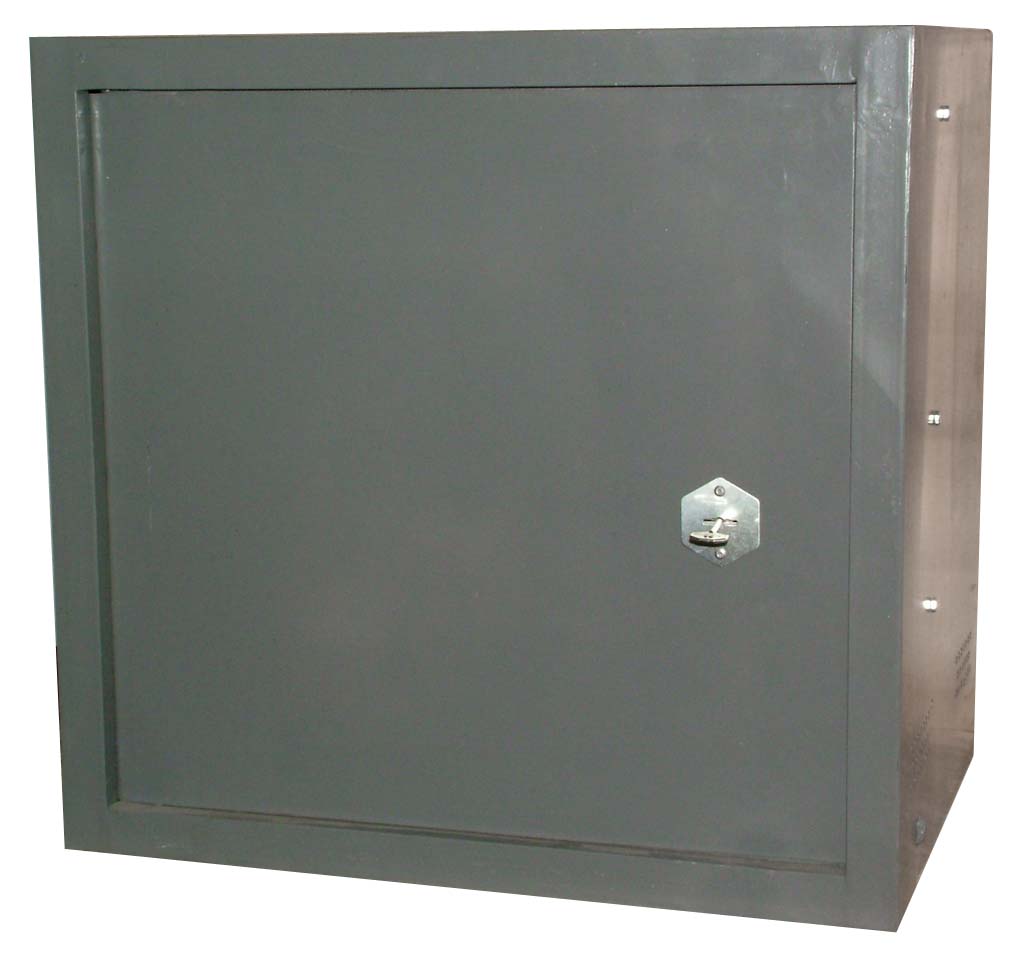

Ящики серии LineBox6 предназначены для горизонтального расположения оборудования размера 19". Для крепления оборудования имеется две перфорированные вертикальные направляющие, регулируемые по глубине относительно задней стенки ящика (всего 5 возможных положений). Дверь сейфового типа крепится на внутренних петлях, которые обеспечивают угол открывания 100 градусов. Конструкция двери исключает ее вскрытие даже в случае перепиливания петель, например ножовочным полотном. Ящик комплектуется сувальдным трехригельным замком повышенной секретности.

Ящики серии LineBox6 выпускаются трех типоразмеров: LineBox6-7U, LineBox6-9U и LineBox6-12U. Толщина металла 1,5..2 мм. Кроме этого, возможно изготовление ящиков LineBox6 других габаритных размеров по индивидуальному заказу. При этом могут быть использованы технические решения, описанные в разделе нестандартные ящики, такие, как например концевики вскрытия, крепеж под дополнительное оборудование и т.д.

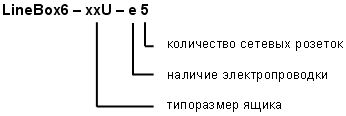

Общая маркировка ящиков:

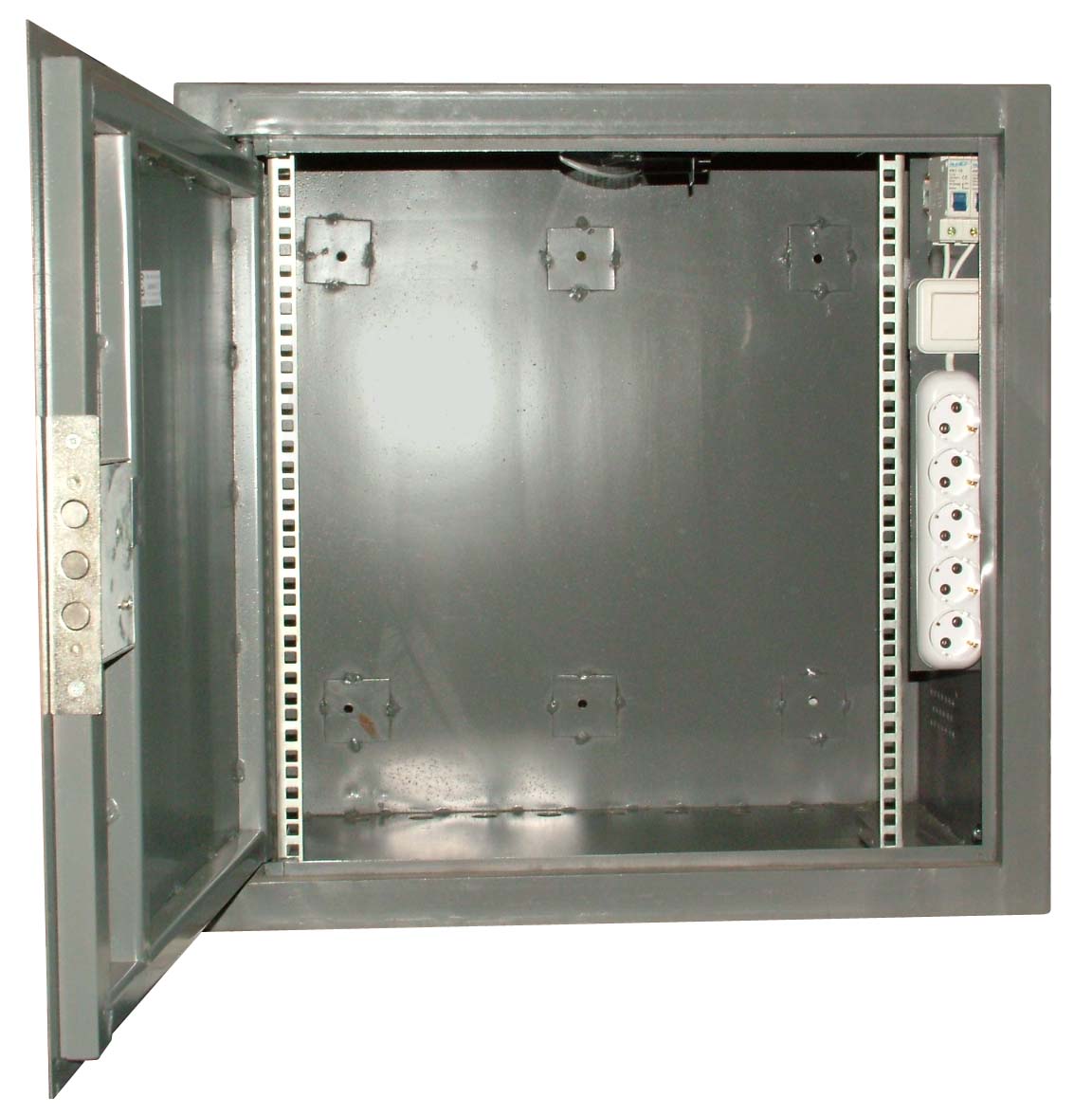

В ящике имеется:

- 2 вертикальные перфорированные направляющие для крепления оборудования 19"

- 6 отверстий диаметром 8,5 мм для крепления к стене

- 10 отверстий диаметром 22 мм для ввода кабелей (в нижней стенке)

- болт заземления М6 с гайкой и шайбой



Ящик может поставляться как в несобранном виде, так и с электропроводкой. В состав электропроводки входит:

- автоматические выключатели однополюсные Imax=6..10A - 2 шт (или двухполюсный - 1 шт)

- розетки с заземляющим контактом - до 5 шт (раздельно или единым блоком)

- лампа подсветки 40 Вт - 1 шт

- выключатель лампы подсветки - 1 шт



Все возможные модификации ящиков LineBox6 перечислены в следующей таблице. К любому из вариантов может быть добавлен индекс "-eN" - наличие электропроводки с N сетевыми розетками.



Маркировка ящика*
Краткое описание

Габаритные размеры

Ш х В х Г

LineBox6-7U
Ящик 7U без электропроводки
630 x 395 x 460 мм
LineBox6-7U-e4
Ящик 7U с электропроводкой и лампой подсветки с выключателем
LineBox6-9U
Ящик 9U без электропроводки
630 x 485 x 460 мм
LineBox6-9U-e5
Ящик 9U с электропроводкой и лампой подсветки с выключателем
LineBox6-12U
Ящик 12U без электропроводки
630 x 625 x 460 мм
LineBox6-12U-e5
Ящик 12U с электропроводкой и лампой подсветки с выключателем



* - в маркировке ящика указывается полезная высота в юнитах, т.е. суммарный размер оборудования, удобно и технологично располагаемого внутри (не путать с высотой самого ящика, которая всегда больше за счет "мертвой зоны", обусловленной конструкцией рамки двери, и дополнительного пространства для лампы подсветки вверху).
