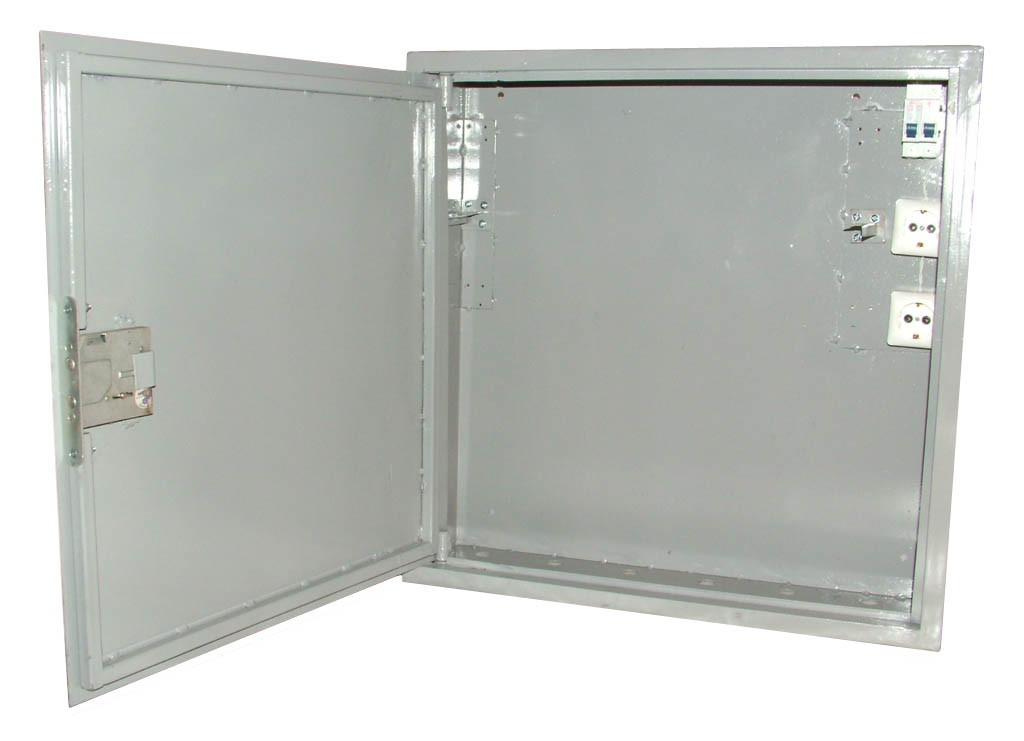

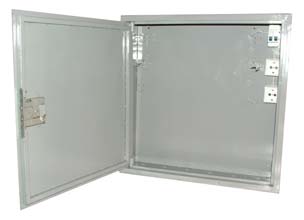

Ящики серии LineBox4



Ящики серии LineBox4 предназначены для установки оборудования размера 19" общей высотой до 2U. Дверь сейфового типа крепится на внутренних петлях, которые обеспечивают угол открывания 100 градусов. Конструкция двери исключает ее вскрытие даже в случае перепиливания петель, например ножовочным полотном. 19-дюймовое оборудование устанавливается на специальные кронштейны, которые крепятся на задней стенке ящика при помощи винтов М4. Для крепления кронштейнов предусмотрены отверстия с резьбой, причем в зависимости от типоразмера ящика может быть от одного до трех возможных положений кронштейнов по высоте. Благодаря этому заказчик может самостоятельно выбрать оптимальное расположение оборудования в зависимости от его габаритных размеров и желаемого размещения других компонентов внутри ящика.

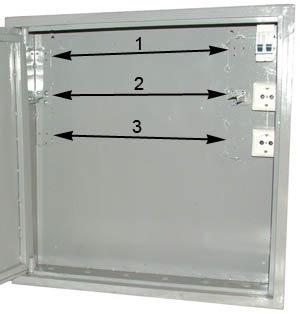

Съемные кронштейны 2U Три положения кронштейнов в ящике LineBox4-600



Ящики серии LineBox4 выпускаются трех типоразмеров: LineBox4-400, LineBox4-500 и LineBox4-600. Толщина металла 1,5..2 мм. Кроме этого, возможно изготовление ящиков LineBox4 других габаритных размеров по индивидуальному заказу. При этом могут быть использованы технические решения, описанные в разделе нестандартные ящики, такие, как например концевики вскрытия, крепеж под дополнительное оборудование и т.д.

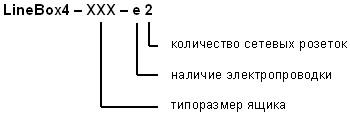

Общая маркировка ящиков:





В ящике имеется:

- 4 отверстия диаметром 8,5 мм для крепления к стене

- 8 отверстий диаметром 22 мм для ввода кабелей (в нижней стенке)

- болт заземления М6 с гайкой и шайбой

- съемные кронштейны 2U - 2 шт



Ящик может поставляться как в несобранном виде, так и с электропроводкой. В состав электропроводки входит:

- автоматические выключатели однополюсные Imax=6..10A - 2 шт (или двухполюсный - 1 шт)

- розетки с заземляющим контактом - 2 шт



Все возможные модификации ящиков LineBox4 перечислены в следующей таблице. К любому из вариантов может быть добавлен индекс "-e2" - наличие электропроводки с двумя сетевыми розетками.



Типоразмер ящика

Габаритные размеры

Ш х В х Г

Количество положений съемных кронштейнов 19"
Максимальная глубина оборудования 19"
LineBox4-400
600 х 400 х 170 мм
1
250 мм
LineBox4-500
600 х 500 х 170 мм
2
350 мм
LineBox4-600
600 х 600 х 170 мм
3
450 мм
